H.m.s resolution primo modello...

[Kraken]

Originariamente inviata da gul4s

...

Poi ho notato nel tuo, sopra l'ultima ordinata a poppa ( tra ponte e ordinata) lo hai riempito con qualcosa, cosa hai messo?

Ho messo un quadretto di legno (il primo pezzaccio che m'è venuto sottomano) per irrobustire quella parte deboluccia della struttura.. anche perchè (su consiglio di Telese) ho notato che poi quando andrà istallato il timone, si dovrà per forza forare in verticale la chiglia per farlo passare, così facendo si "taglia" il contatto con l'ultima ordinata, vabbè che poi c'è il fasciame che tiene il tutto compatto, però di certo male non fà.. Guarda i piani e capirai, neanch'io non ci avevo fatto caso!

[francisdrake]

Ciao, controlla bene le due curvature del ponte, insellatura (longitudinale) e bolzone(trasversale), soprattutto verifica che il falso ponte aderisca bene, perchè nella realtà non è mai piatto. Ciao
Francis Drake

[SEA.WOLF]

Non riesco ad intervenire nella discussione perchè nelle foto vedo più di una poppa e mi viene difficile capire a quante barche stai lavorando
P.S. naturalmente è solo una battuta dovuta al calendario.... per il resto sto seguendo con interesse sia te che kraken, perchè questo è un modello che mi piace.

[gul4s]

sisi avevo intuito che ti riferivi alla parte alta, infatti nella parte inferiore non mi pare ci siano problemi

sea.wolf, in foto il ponti di poppa era solo poggiato per dare un'idea, adesso che ho gli elastici sto fissando entrambi i ponti

[gul4s]

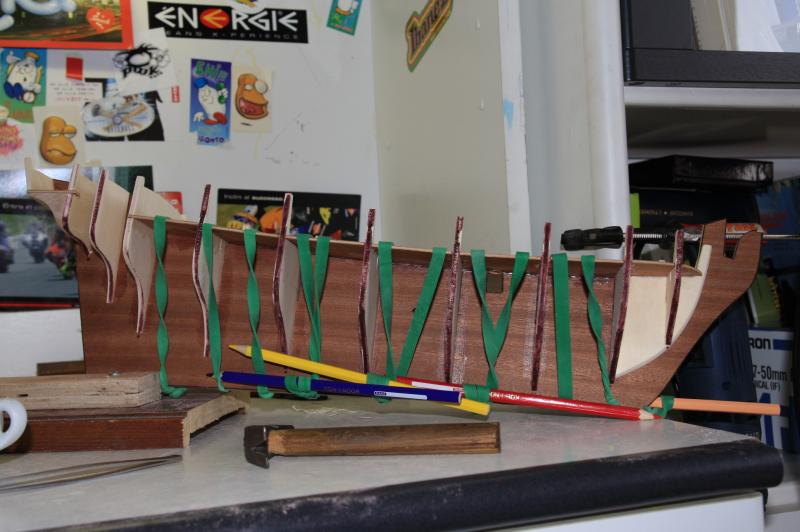

Dopo aver ricevuto gli elastici da mia madre , ho fissato i 2 ponti, mi sembrano fissati bene ci sono ancora gli elastici lo lascio asciugare tutto il giorno per essere sicuro che mi sembra un punto di forte pressione nn vorrei si staccasse

Come si puo vedere dalla foto del ponte di poppa un chiodino si e storto proprio all'ultimo colpe mannaggia, pero nn sporge

Penso che per oggi non faro altro cosi si stabilizzato bene

ecco qualche fotina

[Kraken]

Ottimo lavoro!

Non preoccuparti dei chiodini, se sono tutti appianati va bene, poi andrà tutto ricoperto con i listelli in noce tanganica.
Vedo che hai aggiunto qualcosa tra la l'ultima ordinata a poppa ed il ponte.. cos'è e che serve? Per pareggiare l'unione tra i due?

Il tutto mi sembra perfetto Gul! Hai cominciato con il piede giusto, vedrai che se continui lavorando così bene, con calma e con questo entusiasmo, già da questo tuo primo modello ne uscirà uno stupendo lavoro che ti darà grandi soddisfazioni!

[gul4s]

Devo dire che mi piace davvero molto
dietro ho messo 2 pezzettini di legno come hai fatto tu per attaccare bene l'ultima ordinata al ponte visto che nn toccava bene, per essere piu rinforzato tanto andra tutto coperto dallo specchio di poppa

[Kraken]

Ah è vero.. me n'ero dimenticato.. ..mannaggia alla mia scarsa memoria..
Quell'ultima ordinata rispetto all'altezza della chiglia è scarsa ed il ponte non poggerebbe senza quel ausilio.. hai fatto benissimo, era indispensabile!

[gul4s]

Si perche poi mi avevi detto che per inserire il timone bisogna tagliare quindi bisognava farlo abbastanza resistente

Ecco qualche piccolo passo avanti

Riempimento di prua
Quartabuona
ho incollato un pezzo di listello di noce per le ordinate scarse(che adesso asciuga e poi lo scartavetro)

[Kraken]

Wow! Ci stai dando dentro!

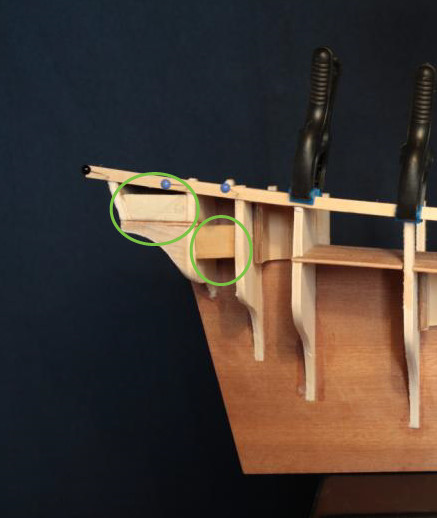

Per rinforzare la struttura poppiera io ho aggiunto anche qualche blocchetto di legno fra le ultime ordinate (prima foto)

Ricordati di pareggiare il listello con l'ordinata in modo che non resti lo scalino (seconda foto) mentre il quartabuono sull'ordinata n°4 verso la n°3 mi sembra un pò scarso, prova a controllare, adagiando un listello curvato, se poggia bene su queste.

Il riempimento di prua sembra buono, l'hai fatto con fogli di compensato o di balsa?

[gul4s]

Di sicuro la foto del quartabuono di prua era fatta prima di rifinire ulteriormente, cmq il riempimento è fatto con strati di compensato
I listelli sulle ordinate nn sono ancora scartavetrati che stavano asciugando, adesso li sistemo
Si hai ragione ci sto lavorando molto, mi sta prendendo proprio tanto, poi ho la fortuna che ho molto tempo libero, quindi appena posso ci lavoro su

[gul4s]

Kraken ho un dubbio...anzi un problema
Volevo iniziare a fare il primo fasciame, tutto contento cerco di sistemare il primo listello ( quello piu corto sino all'ordinata 8 se nn mi sbaglio) una volta sistemato controllo per mettere il secondo, e qui sorge il problema, e un po un casino sistemare il primo listello in modo che il secondo sia a filo, fa una curva un po strana e succede che finisce molto sotto
Ti faccio vedere in un disegno cosi mi spiego meglio
la linea nero che ho fatto e come rimane a me il secondo listello ( ovviamente un po esagerato non va cosi in basso)

[gul4s]

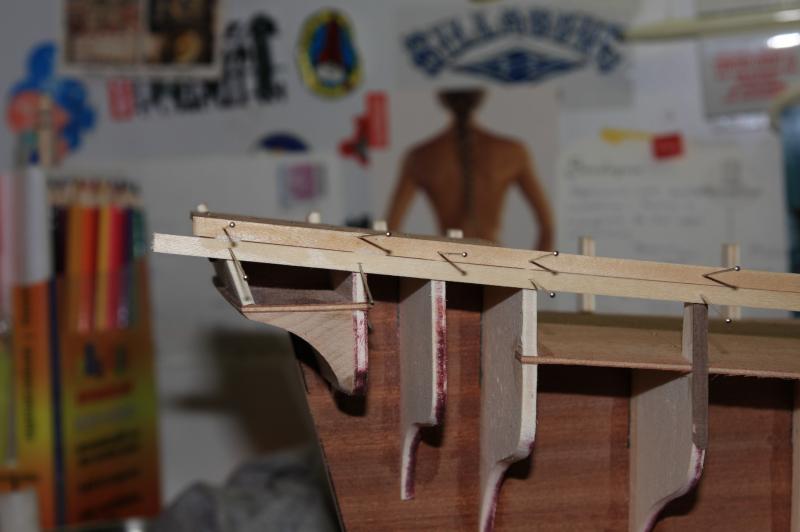

Allora dopo un po di fatica e una candela sono riuscito a piegarlo un po per farle entrare, pero ho un dubbio, per farlo stare ho fato un pelo di forza, non vorrei che nel momento in cui toglierò il pezzo superiore delle ordinate i listelli non restino al loro posto, voi cosa mi dite al riguardo? perche nel caso sono ancora in tempo per correggere e fare il resto di conseguenza

[Somis]

Ciao Gul4s, ocmplimenti per l'impegno che stai dedicando al modello

Per quanto riguarda la resistenza del fasciame, se non l'hai già fatto, ti consiglio di mettere della colla anche sullo spessore dei listelli, come ti indico nell'allegato. Appena fissato il listello con gli spilli rimuovi la colla che sborda, anche dal lato interno per il futuro rivestimento delle impavesate, prima con una spatolina e poi con un o straccetto inumidito d'acqua. Questo accorgimento, da adottare anche per il secondo fasciame, rende lo scafo molto resistente.

[Kraken]

Quello che ti suggerisce Somis è corretto, anzi indispensabile! L'incollaggio dei listelli va fatto sia sulle ordinate che fra di loro, cioè oltre che a mettere la colla nel punto dell'ordinata dove poggia ne va stesa anche un filo in tutta la lunghezza del listello, in modo che ogni listello sia incollato all'altro. Senza tale operazione la struttura poi non reggerebbe, anche perche nella parte superiore (quella che stai facendo tu ora) quei pezzi di ordinata (falsi scalmotti) andranno poi asportati e quindi se i listelli non sono "compattati" l'uno con l'altro non avrebbero più nessun supporto!

E' normale comunque che i listelli sforzino un pò nella curva, devi comunque sempre cercare di dare (con candela, bagnandoli..) una curvatura il più coerente possibile con la loro posa. Di sicuro non'è una parte facile, e ti farà probabilmente imprecare in certi casi, quando qualche listello durante la posa ti si spezza, o non rieschi proprio a dargli una curvatura decente.. .. questo però fa parte del gioco, ed infine è proprio questo che rende speciale questo lavoro e ti regala infine enormi soddisfazioni quando ti rendi conto di avercela fatta nonostante le innumerevoli avversità!

Ti dico già che dopo il quarto, quinto listello ti toccherà cominciare a rastremarli a prua, altrimenta la posa diventerebbe sempre più impegnativa.. eccoti magari una discussione che ti può fugare qualche dubbio a riguardo: http://www.modellismo.net/forum/tecn...-fasciame.html

Se invece vuoi approfondire il discorso fasciame usano la funzione "cerca" e inserendo la parola chiave "fasciame", seleziondo "cerca nei titoli" , troverai un'infinità di discussioni molto utili a riguardo.

..beato te.. t'invidio per il tempo che riesci a dedicargli.. ..
