Salve a tutti ! Qualcuno potrebbe spiegarmi come si aprono i sabordi dei cannoni ? La scatola di montaggio fornisce i listelli a U, ma non capisco come si posizionano : se vanno incollati all' interno del fasciame (e se si un'altra domanda : bisogna quindi rivestire prima il ponte? ), se va tagliato il fasciame e poi inseriti i pezzettini a U...E quelli sotto il castello e il cassero, che già di per sè sono mascosti dai rispettivi ponti ?
E come eseguo le aperture, con un taglierino ?
Praticamente non ne ho idea...Quante domande !!
Volevo caricare una foto ma...come si fa ??
Ultima modifica di trinchetto; 17-05-12 a 03:03 PM
per inserire foto, devi cliccare su "gestione allegati". Si apre una tendina dove, cliccando "sfoglia", puoi andare a prendere dal tuo pc le foto che vuoi caricare; attento alle dimensioni massime (e: in jpeg 800x600 pxl). Per caricarle, clicca su "carca foto", in fondo alla tendina. A caricamento avvenuto (vedi i nomi dei file in fondo alla finestra del messaggio che stai scrivendo), con l'invio del messaggio si inviano anche le foto.
Così dovremmo esserci...ho applicato con degli spilli il primo listello, come da piano di lavoro, per vedere come si comportano i successivi !
E' quello che mi da la misura per i portelli?
Non sembra male, ti consiglio però di non lasciar uscire fuori il listello a prua pe rpoi tagliarlo, ti consiglio ti fare uscire tutta la lunghezze del listello rimanente a poppo, è questione di comodità. Per i portelli non ho capito bene la tua domanda, vorresti sapere se percaso il primo listello è quello che ti da la misura dei portelli? Se la domanda è questa la risposta e no, la posizione dei portelli spesso va riportata sul modello grazie a una dima che dovrebbe uscire nei piani di costruzione.
Si, la domanda era in parte quella...In base a quanto scritto sul libretto, dovrei tagliare tanti pezzettini di listello a U, dove poi saranno fissate le canne...il problema è : ma sti pezzetti, taglio le aperture nel fasciame e poi li inserisco o li devo incollare al fasciame dall' interno e poi aprire i fori?
E' questo che non capisco...abbiate pazienza, lo so che son domande stupide, ma sono alle primissime armi ..
Tra l'altro voi con cosa aprite i fori?
Ho cominciato a piegare dei listelli, prima con la candela, poi scaldandoli con l'acqua calda...devo dire che mi sembra migliore la seconda soluzione.
Come colla userò una vinilica a presa rapida, speriamo bene !
I pezzettini di profilato a U che sorreggono le mezze canne si applicano dopo aver fatto i sabordi (=aperture dei cannoni), incollandoli dietro al fasciame. La dimensione dei sabordi deve essere sempre leggermente inferiore alla lerghezza del profilato a U, quindi l'applicazione dei "pezzettini di listello" è una operazione che si fa necessariamente in fase di costruzione.
Per aprire i fori ci sono diverse tecniche. la più patica è quella di collocare un listello di fasciame all'altezza inferiore di tutte le aperture; poi collocare un listello all'altezza superiore; infine tanti spezzoncini di listello tagliati a misura per riempire lo spazio tra un sabordo e l'altro. Se le linee (inferiore e superiore) dei sabordi non seguono l'andamento del fasciame, l'operazione va fatta avendo a riferimento non le intere linee ma solo gli spigoli, squadrando poi i profili con la lima prima di applicare i listelli laterali.
C'è anche chi fora i sabordi dopo aver collocato il fasciame: questo però comporta dover rilevare la loro posizione dai piani costruttivi, magari con un disegno a ricalco, se questo non è fornito dal fabbricante (....la "dima" che ha detto Alby...); poi segnare gli angoli dei sabordi sulla fiancata; poi forare gli angoli; poi segare tra un foro e l'altro; infine rifinire a lima ogni lato.
Mmm, c'è da stare un poco attenti a poppo, dove si stanno formando dei gradini, il problema si può facilmente rimediare ma cera di stare un po più attento così in futuro avrai meno problemi per quanto riguarda il rivestimento dello scaf con il secondo fasciame!
Ciao Dantes, io avrei messo dei blocchetti di riempimento sia a poppa che a prua, perchè andando avanti i problemi potrebbero aumentare, per cui forse sei ancora in tempo, anche se questo è solo un mio consiglio e va preso come tale, alla fine ognuno di noi sa cosa ha in testa e come desidera affrontare un lavoro e se per te è ok allora vai pure avanti e non tenere conto di quanto ho detto.
__________________
Matteo
Quando va che quasi basta, non toccar se no si guasta!!!
Blocchetti di riempimento ? Ahem...bò...
Diciamo che qualche scarto di listello l'ho messo dietro agli altri, per "rinforzarli" un pò, legandoli l'uno con l'altro...
Comunque ogni consiglio lo considero sempre come oro
Un' altra cosa : vedo che parlano tutti delle difficoltà legate ai listelli da piegare a prua...e a poppa ??
Cioè, carico 2 foto, così si capisce meglio...
Praticamente io con i listelli dovrei arrivare ( come da disegno su libretto) alla riga che ho tracciato a matita...ma ho già provato e non riesco, anche a lasciarli di più in acqua l'unico risultato è di vedrli sfaldarsi per l' eccessiva angolazione...Probabilmente non capisco io, magari dovrei arrivare semplicemente allo spigolo dell'ordinata, poi da lì alla riga "riempire", tanto è il primo fasciame e si può carteggiare per facilitare la posa del 2°...oppure sbaglio tutto
Mah, se qualcuno mi può illuminare...
Salve a tutti ! Qualcuno potrebbe spiegarmi come si aprono i sabordi dei cannoni ? La scatola di montaggio fornisce i listelli a U, ma non capisco come si posizionano : se vanno incollati all' interno del fasciame (e se si un'altra domanda : bisogna quindi rivestire prima il ponte? ), se va tagliato il fasciame e poi inseriti i pezzettini a U...E quelli sotto il castello e il cassero, che già di per sè sono mascosti dai rispettivi ponti ?
E come eseguo le aperture, con un taglierino ?
Praticamente non ne ho idea...Quante domande !!
Volevo caricare una foto ma...come si fa ??
Hai letto bene le istruzioni? Non conosco La (o il) Bellona ma conosco benissimo la Corel e posso affermare che le istruzioni sono precisissime. Prova a controllare

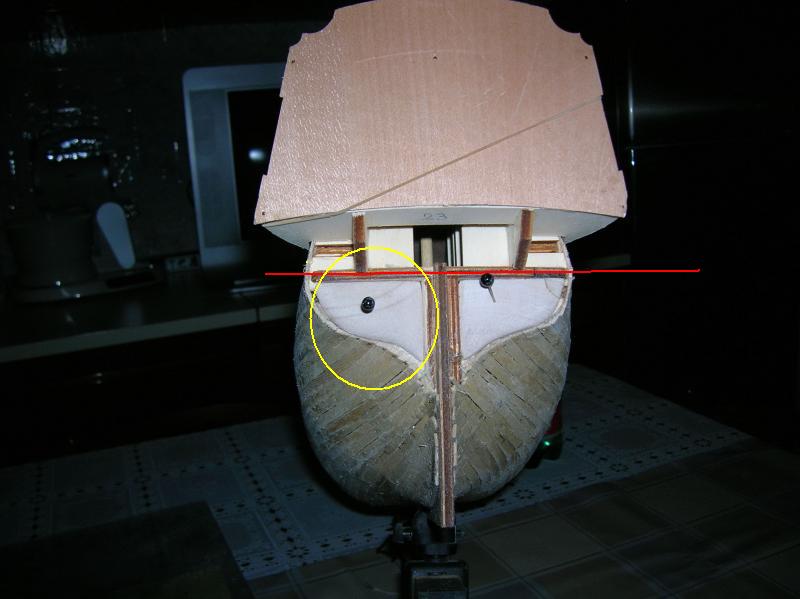

provo ad aiutarti con un'idea di riferimento x il tuo problema.se non sbaglio da disegno dovresti arrivare con i listelli ,a poppa, fino dove ho tracciato la riga rossa.e' praticamente impossibile farlo con il 1° fasciame xche' di spessore 1,5 mm. ho avuto l'identico problema con il victory ed allora ho interrotto i listelli a poppa (come da foto)poi x arrivare fino al "dragante (riga rossa)ho riempito con un piccolo tassello di balsa lo spazio ( cerchiato in giallo) e quando ho messo il 2° fasciame mi sono potuto prolungare facendo questa curvatura senza problemi xche' il listello e' 0,5 mm. e molto flessibile. preciso che il dragante e' (nel mio caso) leggermente sporgente rispetto l'ultima ordinata.
il risultato e' nella terza foto. spero di aver capito il tuo problema e di esserti stato d'aiuto.
p.s. questo tassello serve come appoggio ,in particolar modo dove si fermano i listelli,x non avere spigolo vivo sulla curva ,il listello sottile dovra' appoggiare e non "sfibrarsi". x maggior sicurezza bagnali.
Dario!!!
