Vecchio 21-10-09, 09:58 PM   #76
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Ciao Albatros,
come piccolo veliero ligure ho pensato che la Gemma possa essere un buon esempio per creare correttamente il fondo della mia Saettia. Mi potresti far vedere come è stato disegnato l'insieme chiglia/paramezzale/madieri, in una vista in sezione?
GRAZIE GRAZIE
madamalouise non è in linea   Rispondi quotando
Vecchio 21-10-09, 10:16 PM   #77
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

Domani vedo di inviarti qualche sezione del modello.
Tutta la documentazione navale è in garace.

Mauro
Albatros non è in linea   Rispondi quotando
Vecchio 21-10-09, 10:21 PM   #78
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Ok aspetto con gratitudine.
Il garage è il tradizionale rifugio dei modellari impegnati
madamalouise non è in linea   Rispondi quotando
Vecchio 26-10-09, 07:03 PM   #79
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

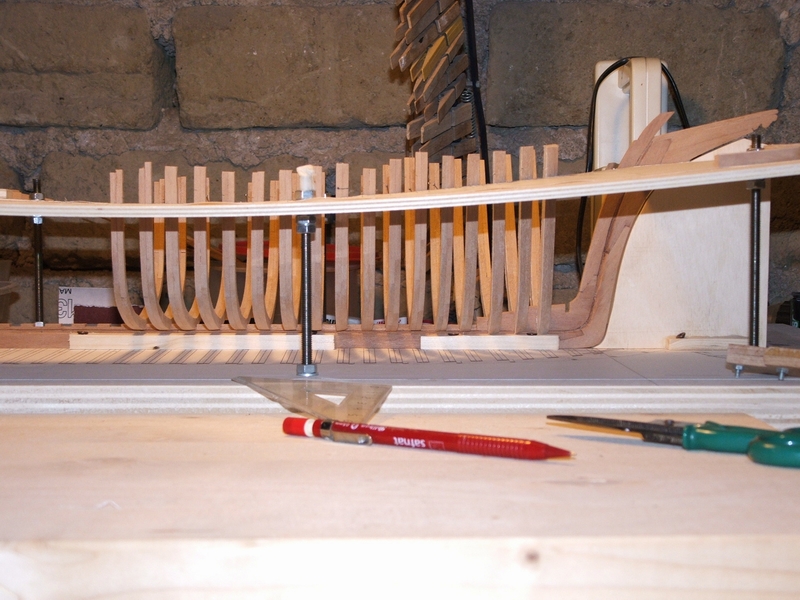

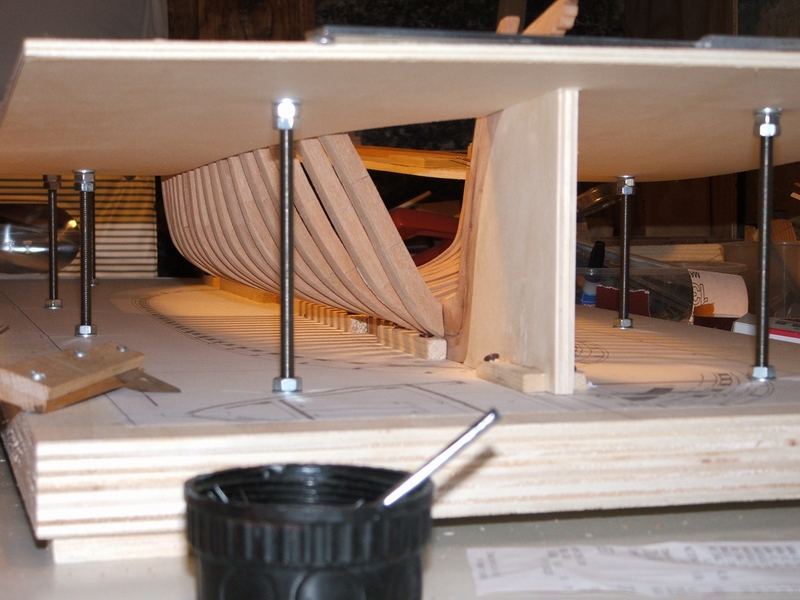

Prosegue il posizionamento dei quinti a prua e per il momento ne mancano due soli.
Gli ultimi 3 quinti della foto sono solo appoggiato in posizione, ma già si inizia a vedere la linea dello scafo.

Mauro
Icone allegate
[ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-10-26.jpg   [ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-10-26a.jpg   [ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-10-26b.jpg

Albatros non è in linea   Rispondi quotando
Vecchio 26-10-09, 07:09 PM   #80
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

WAH! Ora riesco a leggere molto meglio il tuo cantiere (per la serie: scapoccia che ti scapoccia... )
Solo una parte di quei quinti sporgerà in uno scalmotto vero? Ecco perché mi sembravano non allineati col disegno del ponte

Elena che ha scoperto l'acqua calda
madamalouise non è in linea   Rispondi quotando
Vecchio 26-10-09, 08:03 PM   #81
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

Quote:
Originariamente inviata da madamalouise Visualizza il messaggio
WAH! Ora riesco a leggere molto meglio il tuo cantiere (per la serie: scapoccia che ti scapoccia... )
Solo una parte di quei quinti sporgerà in uno scalmotto vero? Ecco perché mi sembravano non allineati col disegno del ponte

Elena che ha scoperto l'acqua calda
Per il momento nessun quinto è fissato e pertanto qualche millimetro di gioco ci può essere.
Tutti i quinti verranno tagliati all'altezza del ponte e ogni 2 quinti verrà montato uno scalmotto.

Mauro
Albatros non è in linea   Rispondi quotando
Vecchio 26-10-09, 08:07 PM   #82
Utente

Registrato dal: Apr 2009
Messaggi: 488
Vincenzo75 è un newbie...
predefinito

Complimenti,sei velocissimo,buon lavoro.
Vincenzo75 non è in linea   Rispondi quotando
Vecchio 26-10-09, 09:02 PM   #83
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Sembrerebbe che al piano del ponte tu abbia impresso, oltre all'inarcamento longitudinale, anche il bolzone. Ma non riesco a capire dove l'hai agganciata per darle quella curvatura nei due sensi
madamalouise non è in linea   Rispondi quotando
Vecchio 26-10-09, 10:12 PM   #84
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

Quote:
Originariamente inviata da madamalouise Visualizza il messaggio
Sembrerebbe che al piano del ponte tu abbia impresso, oltre all'inarcamento longitudinale, anche il bolzone. Ma non riesco a capire dove l'hai agganciata per darle quella curvatura nei due sensi
Credo che sia più un effetto ottico delle foto.
Sulla dima è riportato solo l'inarcamento longitudinale.

Mauro
Albatros non è in linea   Rispondi quotando
Vecchio 29-11-09, 05:55 PM   #85
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

Dopo una lunga pausa sono riuscito a rimettere mano al cantiere.
Tutti i quinti lato prua sono stati terminati ed ora inizierò a realizzare quelli lato poppa.

Mauro
Icone allegate
[ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-11-29.jpg
Albatros non è in linea   Rispondi quotando
Vecchio 29-11-09, 06:17 PM   #86
Utente Senior

L'avatar di capitan red

Registrato dal: Mar 2009
Messaggi: 3,563
capitan red inizia ad ingranare.
predefinito

un eccellente lavoro,anche se e' ancora presto x dirlo ,ma si vede precisione e finezza.

Dario!
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
capitan red non è in linea   Rispondi quotando
Vecchio 29-11-09, 09:06 PM   #87
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

Mauro...mi lasci a bocca aperta!!!
Complimenti!!!
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 24-12-09, 03:38 PM   #88
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

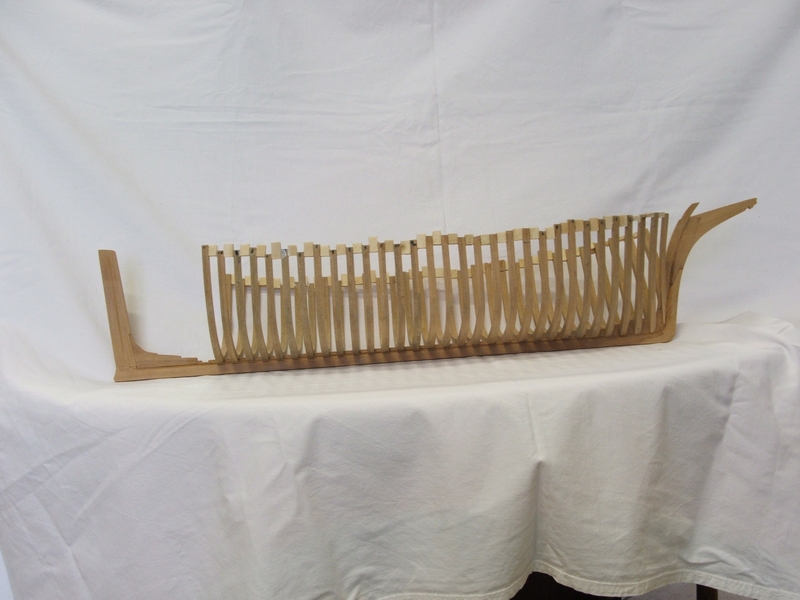

Piccolo aggiornamento del cantiere.
Mettendo da parte le difficoltà che continuo a trovare sul progetto vi aggiorno sullo stato attuale della Tartana.
Ormai sono rimasti pochi quinti da realizzare e presto, dopo una opportura rettifica delle linee dello scafo passerò al rivestimento in fasciame (interno ed esterno).

Mauro
Icone allegate
[ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-12-24.jpg   [ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-12-24a.jpg   [ARSENALE] GEMMA - Tartana Ligure 1863-gemma-2009-12-24b.jpg

Albatros non è in linea   Rispondi quotando
Vecchio 24-12-09, 05:40 PM   #89
Utente

Registrato dal: Apr 2009
Messaggi: 488
Vincenzo75 è un newbie...
predefinito

Sta venendo una meraviglia,complimenti
Vincenzo75 non è in linea   Rispondi quotando
Vecchio 24-12-09, 06:42 PM   #90
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,704
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

Gran bel lavoro! Una curiosità: l'assenza di elementi strutturali orizzontali è una caratteristica costruttiva o una scelta realizzativa?

Trink
trinchetto non è in linea   Rispondi quotando
