Originariamente inviata da trinchetto

Quella della tua foto è grossomodo l'ultima delle opzioni che avevo richiamato, ossia la sostituzione dell'argano verticale (cabestano) con uno orizzontale. La posizione corretta sarebbe leggermente più arretrata, col tamburo dell'argano appena appena dietro al castello di prua e buona parte della struttura appoggiata sul ponte di coperta.... il modello che hai fotografato ha il tuo stesso problema: una eccessiva vicinanza delle pazienze al castello di prua. Problema che è stato risolto, appunto, portando un po' in avanti l'argano.

Trink

quindi l'unica soluzione è ricavare quanto piu spazio sul ponte di coperta in vicinanza dell'albero di prua.. quello della foto allegata da me prima è un argano orizzontale giusto? quindi elimino il mio cabestano... dove trovo riferimenti ad un argano orizzontale?

[trinchetto]

L'argano orizzontale è molto semplice. Se vuoi realizzare un dispositivo che sia il più vicino possibile alla sua epoca, la tua ricerca deve essere però un po' affinata ... leggere modifiche tra un secolo e l'altro infatti ci sono ...

La Amati ha a catalogo un paio di argani orizzontali che si collocano nella seconda metà del '700. Lì puoi farti un'idea. Anche la Corel produce un argano di quel periodo. Se vuoi qualcosa di più "personalizzato", provo a dare un'occhiata a casa in qualche libro e se trovo immagini di argani di quel periodo le posto: finora ho cercato infatti tra le navi più antiche (cocche, caracche, caravelle), che ne sono piene ma ... penso non adatte al tuo modello......

Trink

[Drakkar]

Originariamente inviata da trinchetto

L'argano orizzontale è molto semplice. Se vuoi realizzare un dispositivo che sia il più vicino possibile alla sua epoca, la tua ricerca deve essere però un po' affinata ... leggere modifiche tra un secolo e l'altro infatti ci sono ...

La Amati ha a catalogo un paio di argani orizzontali che si collocano nella seconda metà del '700. Lì puoi farti un'idea. Anche la Corel produce un argano di quel periodo. Se vuoi qualcosa di più "personalizzato", provo a dare un'occhiata a casa in qualche libro e se trovo immagini di argani di quel periodo le posto: finora ho cercato infatti tra le navi più antiche (cocche, caracche, caravelle), che ne sono piene ma ... penso non adatte al tuo modello......

Trink

dai quanto disturbo! se li trovo nel catalogo corel o amati posso anche copiarlo, tu pensa che sto rifacendo tutti gli affusti dei cannoni.. mi piace fare la minuteria ( la scialuppa ne è un esempio )... al max cerco qualche foto dai cataloghi e mi dici ( o dite ) quale è piu idoneo..
E' già molto quello che avete fatto per me

[sebastian paul]

Guarda qua http://www.corel-srl.it/pdf/accessori3.pdf

[trinchetto]

Intanto metto qualche foto dell' argano Corel montato (Dolphin - 1750), nella posizione dove dovrebbe in teoria andare anche il tuo; la struttura di supporto può anche essere diversa (più corta) ed addossata al castello, per recuperare un po' di spazio. La polvere non fa parte del kit di vendita dell'argano........

Trink

[Drakkar]

Originariamente inviata da trinchetto

Intanto metto qualche foto dell' argano Corel montato (Dolphin - 1750), nella posizione dove dovrebbe in teoria andare anche il tuo; la struttura di supporto può anche essere diversa (più corta) ed addossata al castello, per recuperare un po' di spazio. La polvere non fa parte del kit di vendita dell'argano........

Trink

bellissmo.. aggiudicato questo argano! l'avevo gia notato nelle foto dello stesso modello ( vedi allegato )
adesso per la posizione.. è meglio dove è indicato nella foto o in un punto preciso come indicato da te trinK?

[trinchetto]

l'argano serviva per tirare le cime d'ancora. Cime che finivano nella stiva. Dunque, più riesce a stare in basso e dietro al castello e più è realistico. Il problema, nel tuo caso, è lo spazio: se riesci a metterlo come nel mio modello, sei a cavallo.... tieni presente che i due prolungamenti dei sostegni, che servono a sorreggere lo sforzo di trazione della cima, se accosti l'argano al castello possono essere di fatto eliminati (è sufficiente farli sporgere appena un po' sul tavolato del castello). Se non ci stai, allora di necessità virtù e penso che tu possa metterlo sul castello, ma più arretrato possibile........

Trink

[Drakkar]

Originariamente inviata da trinchetto

l'argano serviva per tirare le cime d'ancora. Cime che finivano nella stiva. Dunque, più riesce a stare in basso e dietro al castello e più è realistico. Il problema, nel tuo caso, è lo spazio: se riesci a metterlo come nel mio modello, sei a cavallo.... tieni presente che i due prolungamenti dei sostegni, che servono a sorreggere lo sforzo di trazione della cima, se accosti l'argano al castello possono essere di fatto eliminati (è sufficiente farli sporgere appena un po' sul tavolato del castello). Se non ci stai, allora di necessità virtù e penso che tu possa metterlo sul castello, ma più arretrato possibile........

Trink

tutto chiarissimo.. mi metto all'opera e realizzo l'argano orizzontale nella scala adatta e quanto piu simile a quello della corel.. con le opportune modifiche dovrei riuscire a sistemarlo dietro il castello...
grazie trink sei stato chiarissimo...

[Drakkar]

ecco cosa ho realizzato durante questa settimana di lavori:
Ritocco al ponte: l'effetto invecchiato non mi soddisfaceva del tutto.. sembrava troppo pub irlandese.. cosi ho rimosso un po di lucido e grana nera... adesso è piu LEGNO VISSUTO VINTAGE
Ricostruzione totale di vari componenti... fate prima a vedere la foto ( nulla è incollato, tutto appggiato )

ho realizzato un argano orizzontale; il dubbio è come posizionarlo chiedo a voi esperti come dovrebbe essere messo. Se l'argano è costruito male posso anche rifarlo... a voi commenti critiche consigli...
ah sono le 01:46.. buonanotte e buona domenica

[trinchetto]

L'argano è in una posizione accettabile. Tra pazienze e castello non ci stava, mi par di capire, dunque quella posizione è più realistica che non sopra al castello. Due osservazioni:
1) i supporti dell'argano devono avere la parte "lunga" girata in avanti. Se hai problemi di interferenza con le pazienze o con la zona di rinculo dei cannoni, piuttosto falli simmetrici o quasi.... ma la parte lunga, se esiste, va girata in avanti (deve fare oposizione alla resistenza della cima che vien tirata)
2) forse l'argano va fatto un po' più lungo. Fai una prova con le cime: devono aver lo spazio per passare tra le pazienze (o al loro fianco) e per fare 3-4 giri sul tamburo dell'argano, prima di entrare sottocoperta.

Trink

[Drakkar]

Buongiorno Forum!
stamattina è proprio una bella giornata da me... ne approfitto per uscire! ho poco tempo per scrivervi.

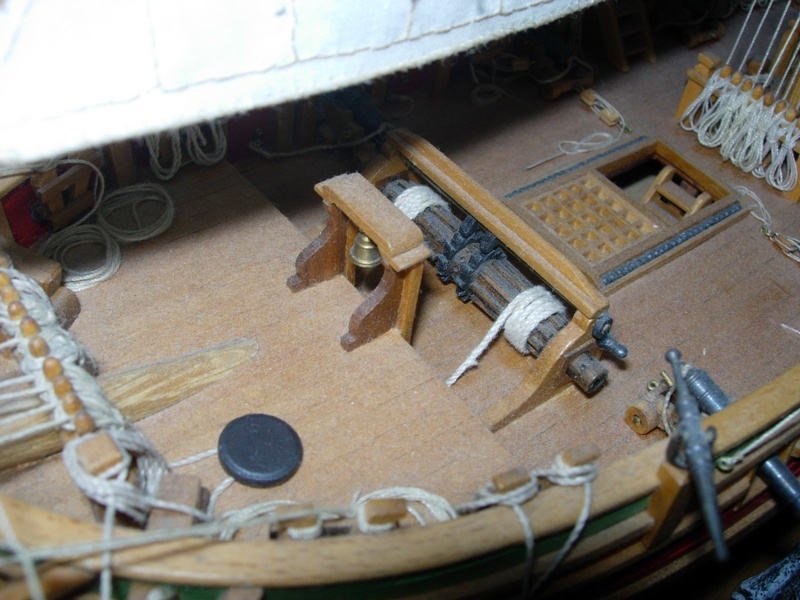

Ho girato l'argano su consiglio di Trink e messo in posa tutto il teatrino di oggetti che ho creato; dovrebbe esserci una certa armonia nel tutto. Mancano i 2 fori per il cordame che non saprei se farli tra l'argano e le pazienze o da un altra parte... eccovi le foto!

[Oskar94]

Complimenti per il lavoro. bellissimo!
Penso solo che i due cannoni che si vedono , vicino alla cavigliera, siano in un posto poco realistico, perchè non c'è lo spazio per il rinculo, pero' non son sicuro, aspetta il parere di altri...

[Edward Teach]

[QUOTE=Oskar94;681461]Complimenti per il lavoro. bellissimo!
Penso solo che i due cannoni che si vedono , vicino alla cavigliera, siano in un posto poco realistico, perchè non c'è lo spazio per il rinculo, pero' non son sicuro, aspetta il parere di altri...[/QUOTE
Complimenti davvero...l'unico neo è secondo me come dice Oskar la mancanza di spazio per il rinculo...forse potresti ruotare le due cavigliere di 90 gradi...

[trinchetto]

Originariamente inviata da Drakkar

Buongiorno Forum!
stamattina è proprio una bella giornata da me... ne approfitto per uscire! ho poco tempo per scrivervi.

Ho girato l'argano su consiglio di Trink e messo in posa tutto il teatrino di oggetti che ho creato; dovrebbe esserci una certa armonia nel tutto. Mancano i 2 fori per il cordame che non saprei se farli tra l'argano e le pazienze o da un altra parte... eccovi le foto!

Trink aveva consigliato l'altro verso.... Nella prima serie di foto che hai postato: l'argano era messo corretto nella prima foto e rovesciato nella seconda (quella di insieme). Nel consigliarti di girarlo, era a questa che mi ero riferito....

Rispetto alle ultime foto, dunque, andrebbe girato. Se diventa di intralcio alle manovre del cannone, puoi accorciare un po' le barre di appoggio.

Trink

p.s. per quanto riguarda i fori per le cime d'ancora, la soluzione più realistica sarebbe quella di farne due sulla paretina verticale del castello (distanti quanto occorre per avere simmetria sul tamburo dell'argano) e due ai piedi dell'argano (dietro questo, sul ponte). Se sulla paretina è impossibile, allora andranno fatti sul ponte anche i primi.

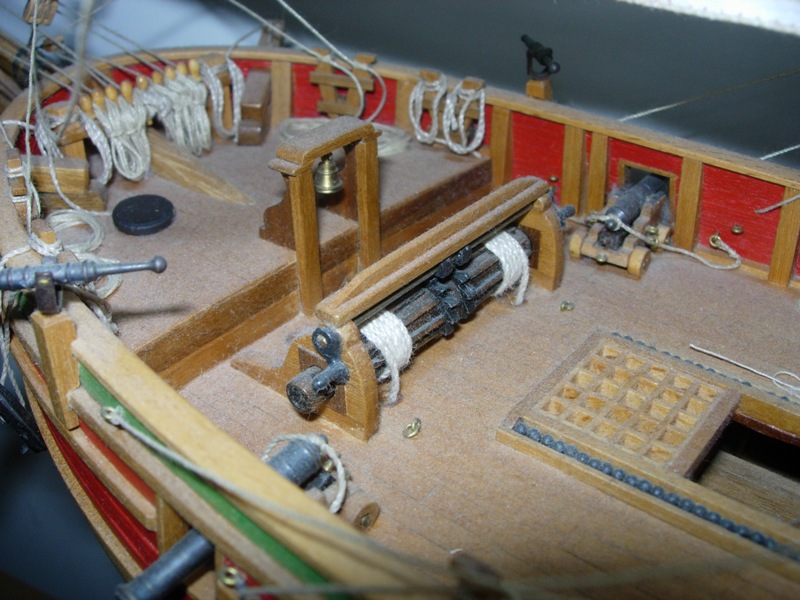

Rimetto foto del Dolphin che fa vedere verso delle barre e posizione dei fori.

[Drakkar]

chiedo scusa trink una intera giornata a prendere misure e correggere mm di spazio...
Ho calcolato lo spazio di rinculo del cannone.. è vero, è poco pero stringendo quanto più possibile le pazienze ho lo stesso spazio delle altre bocche di fuoco.

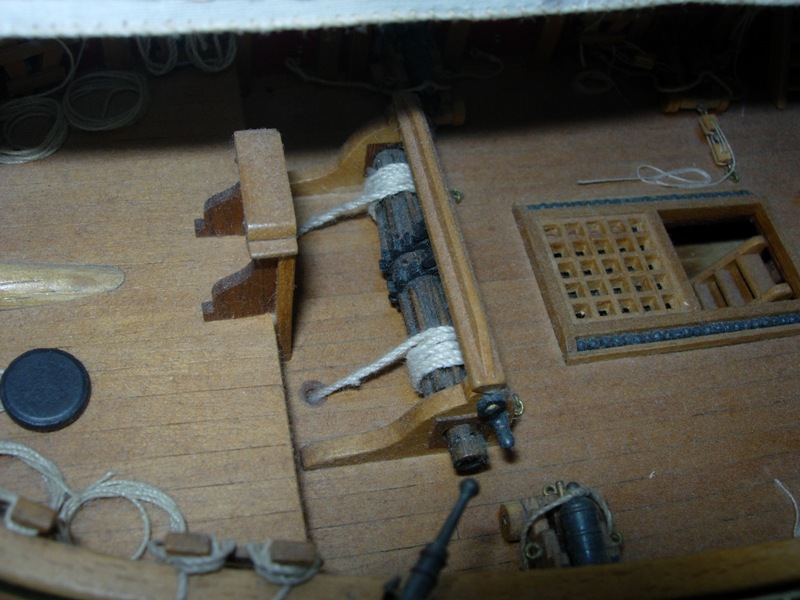

Ho riposizionato l'argano ( SPERO SIA GIUSTO COSI ) e dove ho appoggiato i 2 pezzettini di legno pensavo di fare i fori per far passare le corde... posso procedere con l'incollaggio o sbaglio qualcosa?
lo spazio a disposizione è veramente ristretto.. io sto cercando di migliorare quanto possibile un modello che in se è davvero scarso di dettagli. Ho anche secchi botti e palle di cannone da sistemare
