Vecchio 08-05-20, 01:38 PM   #1
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito Altsu Mendi RC

Ho costruito questo rimorchiatore di Talhoer in modo da renderlo navigante e con una videocamera fpv.

è stata un sfida complessa perchè è solo 650mm e ha 1100g di fusioni irrinunciabili.
in sostanza ho dovuto inventarmi alcune soluzioni per alleggerirlo.
allego le foto del contenuto del kit
Icone allegate
Altsu Mendi RC-dscn8620.jpg   Altsu Mendi RC-dscn8626.jpg   Altsu Mendi RC-dscn8629.jpg

Altsu Mendi RC-dscn8631.jpg   Altsu Mendi RC-dscn8632.jpg   Altsu Mendi RC-dscn8621.jpg

Altsu Mendi RC-dscn8623.jpg   Altsu Mendi RC-dscn8633.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 01:43 PM   #2
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

Ho tolto tutto l'MD e ho resinato lo scafo con una trama di tessuto abbastanza leggero.
Icone allegate
Altsu Mendi RC-dscn9058.jpg   Altsu Mendi RC-dscn9060.jpg   Altsu Mendi RC-dscn9064.jpg

Altsu Mendi RC-dscn9067.jpg   Altsu Mendi RC-dscn9068.jpg   Altsu Mendi RC-dscn9070.jpg

Altsu Mendi RC-dscn9073.jpg   Altsu Mendi RC-dscn9075.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 01:48 PM   #3
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

L'intero modello è stato tutto verniciato con poliuretanica bicomponente, sia il primer che il colore
Icone allegate
Altsu Mendi RC-dscn9076.jpg   Altsu Mendi RC-dscn9079.jpg   Altsu Mendi RC-dscn9081.jpg

Altsu Mendi RC-dscn9085.jpg   Altsu Mendi RC-dscn9090.jpg   Altsu Mendi RC-dscn9095.jpg

Altsu Mendi RC-dscn9096.jpg   Altsu Mendi RC-dscn9097.jpg   Altsu Mendi RC-dscn9105.jpg

Altsu Mendi RC-dscn9119.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 01:58 PM   #4
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

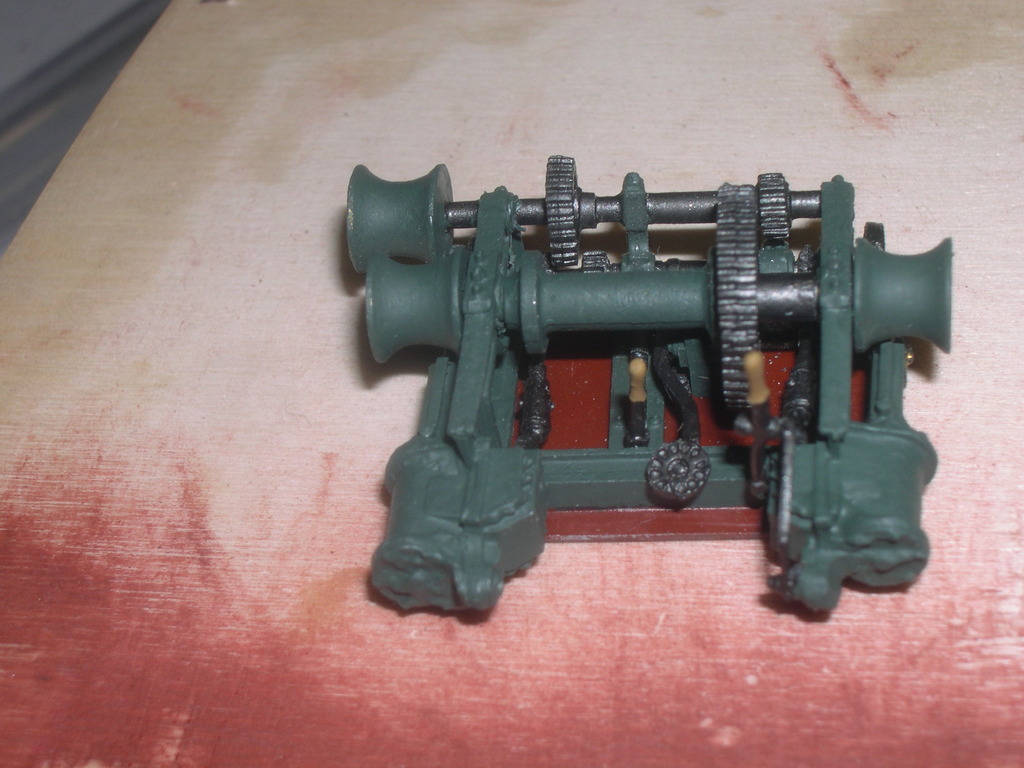

Altri elementi si aggiungono.
gli argani si sono rivelati veramente appassionanti.
Icone allegate
Altsu Mendi RC-dscn9123.jpg   Altsu Mendi RC-dscn9124.jpg   Altsu Mendi RC-dscn9134.jpg

Altsu Mendi RC-dscn9136.jpg   Altsu Mendi RC-dscn9140.jpg   Altsu Mendi RC-dscn9141.jpg

Altsu Mendi RC-dscn9142.jpg   Altsu Mendi RC-dscn9146.jpg   Altsu Mendi RC-dscn9148.jpg

Altsu Mendi RC-dscn9139.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:02 PM   #5
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

Anche per la coperta e lo scafo ho usato vernici poliuretaniche.
Icone allegate
Altsu Mendi RC-dscn9150.jpg   Altsu Mendi RC-dscn9151.jpg   Altsu Mendi RC-dscn9152.jpg

Altsu Mendi RC-dscn9153.jpg   Altsu Mendi RC-dscn9155.jpg   Altsu Mendi RC-dscn9157.jpg

Altsu Mendi RC-dscn9158.jpg   Altsu Mendi RC-dscn9162.jpg   Altsu Mendi RC-dscn9163.jpg

Altsu Mendi RC-dscn9164.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:06 PM   #6
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

Il modello inizia a prendere il suo aspetto definitivo.
Icone allegate
Altsu Mendi RC-dscn9167.jpg   Altsu Mendi RC-dscn9168.jpg   Altsu Mendi RC-dscn9169.jpg

Altsu Mendi RC-dscn9170.jpg   Altsu Mendi RC-dscn9176.jpg   Altsu Mendi RC-dscn9180.jpg

Altsu Mendi RC-dscn9181.jpg   Altsu Mendi RC-dscn9182.jpg   Altsu Mendi RC-dscn9183.jpg

Altsu Mendi RC-dscn9184.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:12 PM   #7
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

Per gli oblò ho termoformato delle palline da softair e dei fiocchi da carabina.
Icone allegate
Altsu Mendi RC-dscn9194.jpg   Altsu Mendi RC-dscn9196.jpg   Altsu Mendi RC-dscn9197.jpg

Altsu Mendi RC-dscn9202.jpg   Altsu Mendi RC-dscn9203.jpg   Altsu Mendi RC-dscn9204.jpg

Altsu Mendi RC-dscn9206.jpg   Altsu Mendi RC-dscn9209.jpg   Altsu Mendi RC-dscn9213.jpg

Altsu Mendi RC-dscn9190.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:16 PM   #8
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

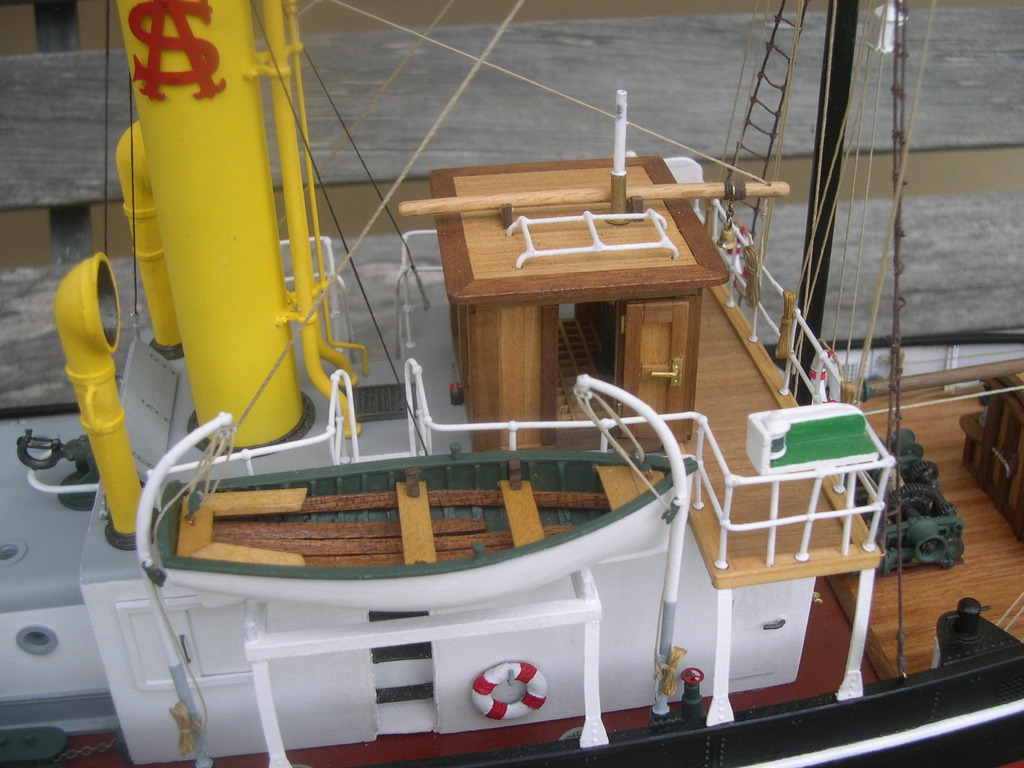

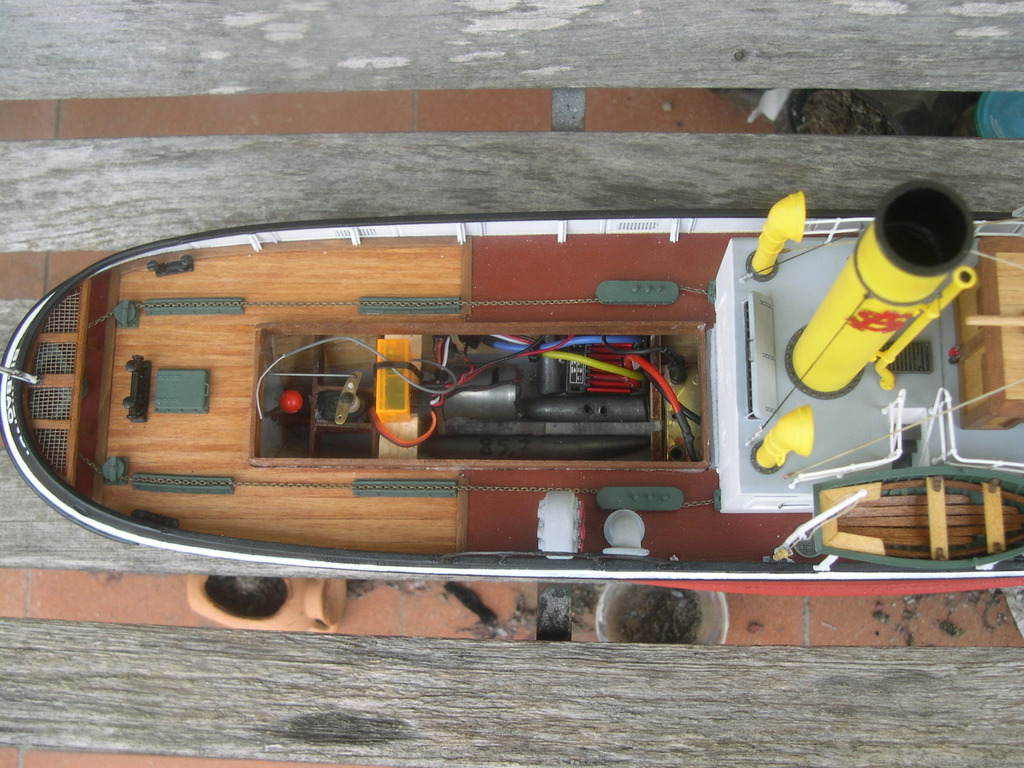

Gli ultimi dettagli.
per la microcamera ho usato una eachine AIO removibile messa dentro la scocca di un microservo, ho fatto arrivare una spinetta 5v sul tetto della cabina.
Icone allegate
Altsu Mendi RC-dscn9214.jpg   Altsu Mendi RC-dscn9215.jpg   Altsu Mendi RC-dscn9216.jpg

Altsu Mendi RC-dscn9219.jpg   Altsu Mendi RC-dscn9220.jpg   Altsu Mendi RC-dscn9222.jpg

Altsu Mendi RC-dscn9226.jpg   Altsu Mendi RC-dscn9228.jpg   Altsu Mendi RC-dscn9229.jpg

Altsu Mendi RC-dscn9230.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:19 PM   #9
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,643
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

Davvero complimenti, gran bella realizzazione! Il tuo passaggio sulla termoformatura è davvero interessante e già mi frulla qualche idea. Con cosa scaldi?

Vogliamo a questo punto vederla anche in navigazione ....


Trink
__________________


Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
trinchetto non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:21 PM   #10
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

modello finito..
prove al lago e vista dalla microcamera.
allego video per metà in fpv quindi con qualità mediocre ma sufficiente per guidarlo con i goggles fino a un centinaio di metri.
la seconda parte del video in fpv è senza audio ma a breve vorrei montare un microfono che mi aiuta a sentire meglio il motore ed eventuali problemi.



un modello fantastico che rifarei tre volte.
Icone allegate
Altsu Mendi RC-dscn9271.jpg   Altsu Mendi RC-dscn9272.jpg   Altsu Mendi RC-dscn9274.jpg

Altsu Mendi RC-dscn9276.jpg   Altsu Mendi RC-vlcsnap-2017-02-22-12h37m49s184.png

Ultima modifica di wrighizilla; 08-05-20 a 02:45 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:27 PM   #11
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da trinchetto Visualizza il messaggio
Davvero complimenti, gran bella realizzazione! Il tuo passaggio sulla termoformatura è davvero interessante e già mi frulla qualche idea. Con cosa scaldi?

Vogliamo a questo punto vederla anche in navigazione ....


Trink
accontentato

la termofromatura la faccio con la mia termoformatrice quasi medievale..
potrei effettivamente aprire una discussione in merito, almeno chi vorrà con poco se la potrà costruire bypassando tutti i difetti e gli esperimenti che ho fatto per arrivare ad ottenere una macchina dignitosa.

è fatta con una stufa plenair a barre di quarzo da 20 euro, legno vario, qualche profilato di alluminio, avanzi di un case da pc
un multimetro con sonda della temperatura e un semplice quadro comandi per accendere la stufa e l'aspirapolvere (classico bidone )

.





qui la macchina era ancora alle prime prove che già comunque venivano abbastanza bene.
Icone allegate
Altsu Mendi RC-dscn8533.jpg   Altsu Mendi RC-dscn8532.jpg   Altsu Mendi RC-dscn0072-1.jpg


Ultima modifica di wrighizilla; 08-05-20 a 02:39 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:43 PM   #12
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,643
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

Davvero interessante.
Molto utile per la prototipazione in serie, laddove si tratti di elementi che devono essere assolutamente uguali.

Se hai materiale utile e un po' di tempo, un tutorial sarebbe valido contributo a quest'angolo di forum

Per ora grazie per questa bella discussione.

Trink
__________________


Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
trinchetto non è in linea   Rispondi quotando
Vecchio 08-05-20, 02:47 PM   #13
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 407
wrighizilla inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da trinchetto Visualizza il messaggio
Davvero interessante.
Molto utile per la prototipazione in serie, laddove si tratti di elementi che devono essere assolutamente uguali.

Se hai materiale utile e un po' di tempo, un tutorial sarebbe valido contributo a quest'angolo di forum

Per ora grazie per questa bella discussione.

Trink
avoglia con piacere.. a breve metto un tutorial della mia termoformatrice che alla fine mi è costata 50 euro e da quando l'ho costruita sono finito con lo stampare le cose più impensabili.
wrighizilla non è in linea   Rispondi quotando
