Autocostruzione Blackprince scala 1:57

[stefanosof]

Ciao a tutti. Ho iniziato l'autocostruzione della Blackprince della Mamoli, ho tagliato la chiglia, le ordinate ed il ponte. Apro il WIP sperando nell'aiuto di chi è più esperto di me... è il mio primo modello.

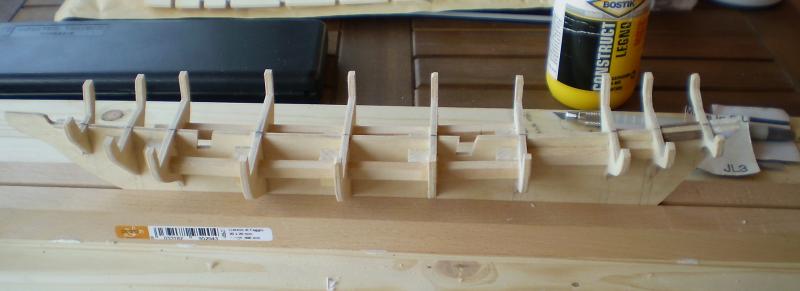

posto alcune foto per consigli utili al mio lavoro.
grazie a tutti
p.s. i pezzi non sono ancora incollati

[gct86]

Ciao

Mi sembra un lavoro ben fatto per quello che ne capisco. Hai usato un seghetto da traforo manuale o elettrico?

L'uniche cose di cui sono un pò perplesso sono queste:

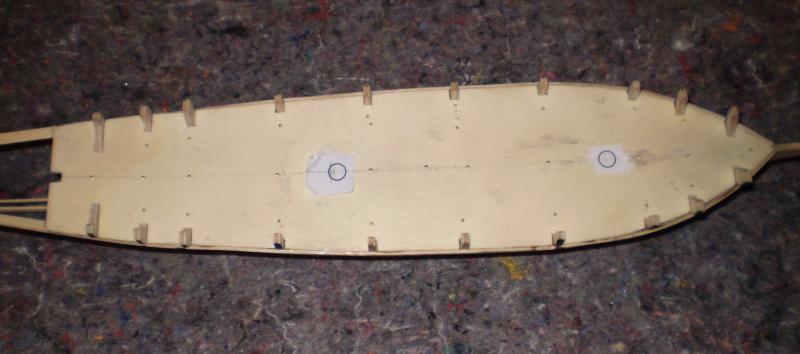

Un'ordinata (foto 1) mi sembra leggermente più indietro rispetto alle altre sul lato sinistro, mentre sul destro credo sia ok.

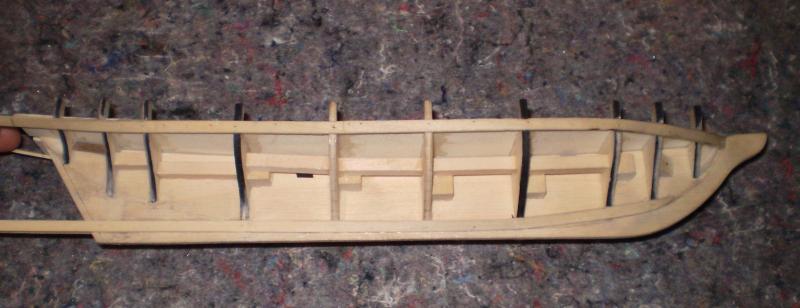

Nella seconda foto ho visto delle piccole asimmetrie chiglia-ordinate. Cerca di posizionare le ordinate il più perpendicolarmente possibile alla chiglia, ossia squadrale!
Usa dei blocchetti di legno per aiutare l'incollaggio.

Se posso aiutarti in qualche modo fai un fischio

[Avenger]

In bocca al lupo con il tuo cantiere.

[cerqui]

buon cantiere anche da parte mia

[pimini]

Buon cantiere!
come ti hanno già suggerito controlla che le ordinate siano ben in squadra rispetto alla chiglia. Quando le incolli puoi inserire un listello da 6x6mm o 8x8mm tagliato a misura per irrobustire la struttura.

[stefanosof]

Originariamente inviata da gct86

Ciao

Mi sembra un lavoro ben fatto per quello che ne capisco. Hai usato un seghetto da traforo manuale o elettrico?

L'uniche cose di cui sono un pò perplesso sono queste:

Un'ordinata (foto 1) mi sembra leggermente più indietro rispetto alle altre sul lato sinistro, mentre sul destro credo sia ok.

Nella seconda foto ho visto delle piccole asimmetrie chiglia-ordinate. Cerca di posizionare le ordinate il più perpendicolarmente possibile alla chiglia, ossia squadrale!
Usa dei blocchetti di legno per aiutare l'incollaggio.

Se posso aiutarti in qualche modo fai un fischio

grazie a tutti,
Giacomo, ho usato un archetto da traforo a mano. Si le ordinate che mi hai fatto notare, in effetti, non sono perfettamente in squadra con la chiglia, credo dipenda dal fatto che le fessure d'incastro sulla chiglia siano leggermente più ampie dello spessore delle ordinate (tipo mezzo millimetro, cmq pochissimo) e quest'ultime fanno un pò di "gioco". per il fissaggio a squadra delle ordinate con la chiglia cosa posso utilizzare per aiutarmi? in che senso devo utilizzare i blocchetti di legno?
ciao
stefano

[stefanosof]

Originariamente inviata da pimini

Buon cantiere!
come ti hanno già suggerito controlla che le ordinate siano ben in squadra rispetto alla chiglia. Quando le incolli puoi inserire un listello da 6x6mm o 8x8mm tagliato a misura per irrobustire la struttura.

ciao Pier,
dici di utilizzare dei listelli quadrati tra una ordinata e l'altra in modo da avere la stessa distanza sia a destra che a sinistra (in modo da creare un contrasto tra le ordinate)? oppure posso mettere un pezzo di listello quadrato alla base dell'ordinata in modo tale che mi mette in squadra l'ordinata con la chiglia?
allego foto per spiegarmi meglio, in rosso indico i blocchetti di listello a sezione quadrata

[pimini]

Originariamente inviata da stefanosof

ciao Pier,
dici di utilizzare dei listelli quadrati tra una ordinata e l'altra in modo da avere la stessa distanza sia a destra che a sinistra (in modo da creare un contrasto tra le ordinate)? oppure posso mettere un pezzo di listello quadrato alla base dell'ordinata in modo tale che mi mette in squadra l'ordinata con la chiglia?
allego foto per spiegarmi meglio, in rosso indico i blocchetti di listello a sezione quadrata

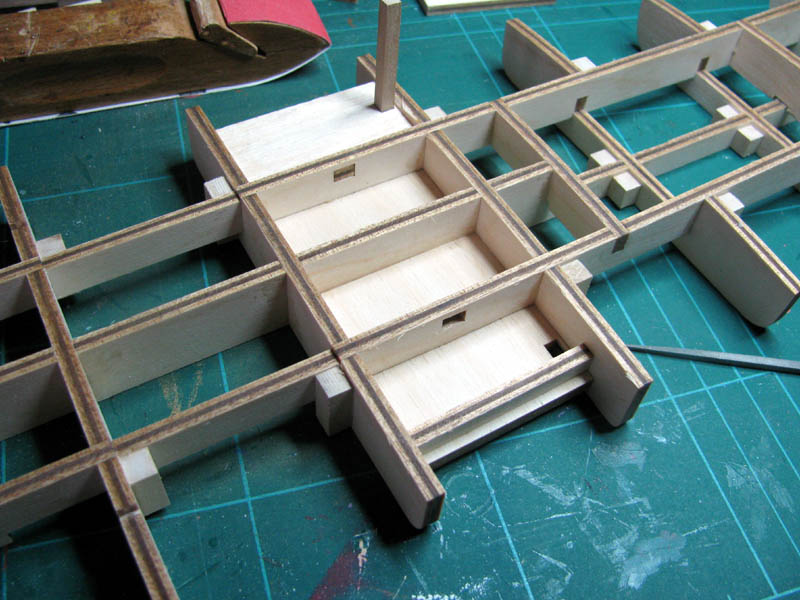

il mio suggerimento è di mettere i listelli quadrati in verticale tra l'ordinata e la chiglia, ti allego la foto di come ho fatto sulla struttura dello scafo del mio T.A.Edison.
Con il sistema in orizzontale tra ordinata e ordinata è necessario tagliare i listelli a misura esatta, cosa non sempre facile da fare ... poi questo ti garantisce la distanza tra un'ordinata e l'altra, ma se la prima non è esattamente in squadra anche le altre non lo saranno.

[stefanosof]

Originariamente inviata da pimini

il mio suggerimento è di mettere i listelli quadrati in verticale tra l'ordinata e la chiglia, ti allego la foto di come ho fatto sulla struttura dello scafo del mio T.A.Edison.
Con il sistema in orizzontale tra ordinata e ordinata è necessario tagliare i listelli a misura esatta, cosa non sempre facile da fare ... poi questo ti garantisce la distanza tra un'ordinata e l'altra, ma se la prima non è esattamente in squadra anche le altre non lo saranno.

ok! grazie del suggerimento

[stefanosof]

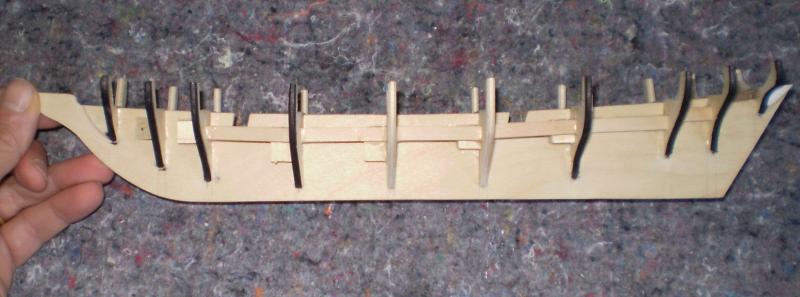

ho incollato le ordinate, fatto l'angolo di quartabuono e messi i riempimenti a prua e poppa... il prossimo step sarà quello di incolare il ponte.. e poi il fasciame.. si accettano critiche e suggerimenti!!
ciao

[Giuseppe99]

Il lavoro mi sembra ottimo!

[stefanosof]

salve ragazzi,
dunque.. dopo aver tagliato le ordinate, la chiglia ed il ponte, ho incollato il tutto cercando di curare al massimo la precisione. ho fatto l'angolo di quartabuono ed oggi ho iniziato ad incollare il primo fasciame.... e sono iniziati i primi problemi...

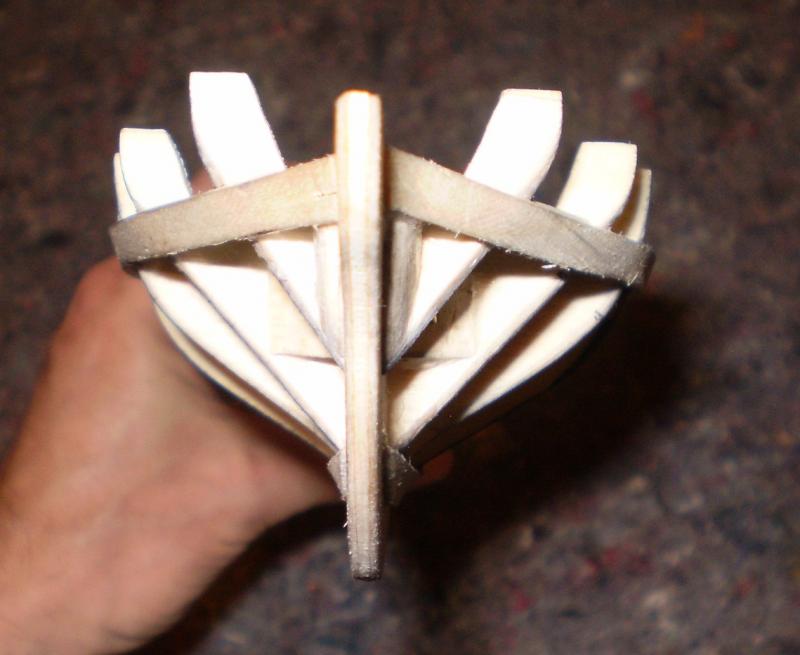

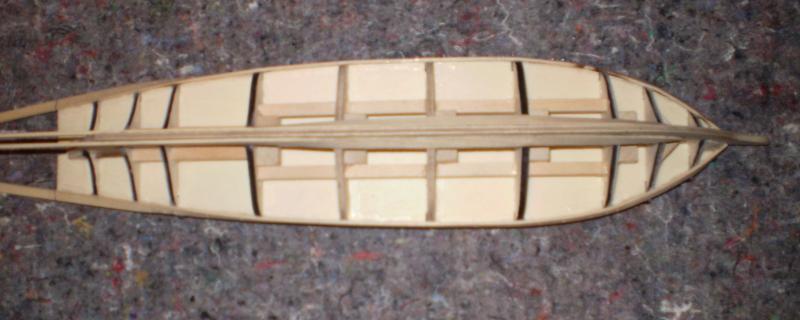

ho messo il primo listello a filo con il ponte e poi il secondo listello sotto la chiglia.. solo che non riesco ad andare avanti in quanto i listelli prendono una forma irregolare soprattutto a prua e non aderiscono alle ordinate.. ho provato anche a rastremare il secondo listello, ma rimangono degli spazi con il primo (quello a filo con il ponte); inoltre non riesco a capire bene che andamento deve avere il fasciame a poppa... insomma.. un bel casino... mi potete aiutare? posto qualche foto...

[gct86]

Si fanno le ore piccole eh?

posto due foto (le tue, con delle aggiunte) per illustrarti quello che penso si debba fare.
Visto che il fasciame del primo modello l'ho completamente sbagliato, ho imparato a non fare gli stessi errori nel secondo.

Il mio consiglio è quello di cercare di riempire gli spazi tra ordinata fallata e listello con un listello incollato sul bordo dell'ordinata stessa.
Cerca di piegare i listelli di costa in modo da seguire le linee del ponte (io con una candela mi sn trovato abbastanza bene)

nella seconda foto, la penultima ordinata (quella un pò lunghetta) non se ne vede la fine perchè ci ho disegnato sopra, cmq nelle foto che hai postato tu si vede che è un pò più lunga della sua compagna a destra e questo non credo sia possibile.

Visto che nella seconda foto non si legge ti scrivo qui quello che c'è scritto
"io non incollerei i listelli del primo fasciame nella zona verde altrimenti lo spessore della poppa diventa enorme". Questo è un consiglio che mi hanno dato per la Golden Hind che sto costruendo e mi sn trovato ultrabene

Quindi potresti staccare delicatamente i listelli applicati e ricontrollare piano piano l'andamento di questi sulle ordinate e, dove vedi spazi infilarci un listello.

Meglio fermarsi un attimo adesso, altrimenti dopo saranno dolori

[pimini]

come ti ha già segnalato gct, la fiancata di tribordo (destra) verso poppa non ha una linea armoniosa (almeno all'altezza del ponte) ma fa una rientranza. Quindi per prima cosa devi fare una verifica sulle ordinate.
Poi secondo me stai utilizzando listelli troppo grossi, visto le dimensioni dello scafo dovresti usare listelli di massimo 3-4 mm ai quali riesci a dare una forma migliore. Hai scritto di aver fatto i riempimenti a prua e a poppa, ma dalle foto non li vedo ... hai messo un listello di appoggio sulla chiglia, ma questo non è un riempimento vero e proprio e non ti aiuta molto nella posa del fasciame.

[stefanosof]

Originariamente inviata da gct86

Si fanno le ore piccole eh?

posto due foto (le tue, con delle aggiunte) per illustrarti quello che penso si debba fare.
Visto che il fasciame del primo modello l'ho completamente sbagliato, ho imparato a non fare gli stessi errori nel secondo.

Il mio consiglio è quello di cercare di riempire gli spazi tra ordinata fallata e listello con un listello incollato sul bordo dell'ordinata stessa.
Cerca di piegare i listelli di costa in modo da seguire le linee del ponte (io con una candela mi sn trovato abbastanza bene)

nella seconda foto, la penultima ordinata (quella un pò lunghetta) non se ne vede la fine perchè ci ho disegnato sopra, cmq nelle foto che hai postato tu si vede che è un pò più lunga della sua compagna a destra e questo non credo sia possibile.

Visto che nella seconda foto non si legge ti scrivo qui quello che c'è scritto
"io non incollerei i listelli del primo fasciame nella zona verde altrimenti lo spessore della poppa diventa enorme". Questo è un consiglio che mi hanno dato per la Golden Hind che sto costruendo e mi sn trovato ultrabene

Quindi potresti staccare delicatamente i listelli applicati e ricontrollare piano piano l'andamento di questi sulle ordinate e, dove vedi spazi infilarci un listello.

Meglio fermarsi un attimo adesso, altrimenti dopo saranno dolori

ciao,
grazie per i suggerimenti... si ore piccolissime.... ho passato la domenica ad incollare 2 listelli.. e a quanto pare non vanno bene...

per quanto riguarda la tua prima osservazione, il listello poggia bene sull'ordinata, non c'è spazio tra listello ed ordinata, forse non si vede bene dalla foto.. ma poggia perfettamente sull'ordinata.

per quanto riguarda la penultima ordinata, avevo già controllato i pezzi singolarmente sovrapponendoli ai disegni, cmq ho ricontrollato proprio adesso le misure con il calibro e sono giuste; la 9^ ordinata è di un millimetro piu corta dell'8^ (a meno che non è sbagliato il disegno...)

ho staccato i listelli che avevo messo in basso e proverò a rimetterli come mi hai suggerito te.

per quanto riguarda il listello in basso, va bene se lo faccio partire da dove è adesso?
il listello deve raggiungere l'ultima ordinata?

per quanto riguarda il listello superiore, invece, (come mi faceva notare Pier) finisce a poppa praticamente sotto il ponte perchè dal progetto c'era scritto che dovevo seguire con il bordo superiore del listello la linea del ponte... e pertanto a poppa mi va a finire sotto il ponte... non so se è giusto...

in effetti sul progetto c'era scritto di usare listelli dello spessore di 4 mm, ma io avevo già dei listelli da 5 mm e sto usando quelli.. magari è anche questo che non va bene?
posso continuare ad utilizzarli? magari rastremandoli un pò?
grazie dell'aiuto ragazzi
