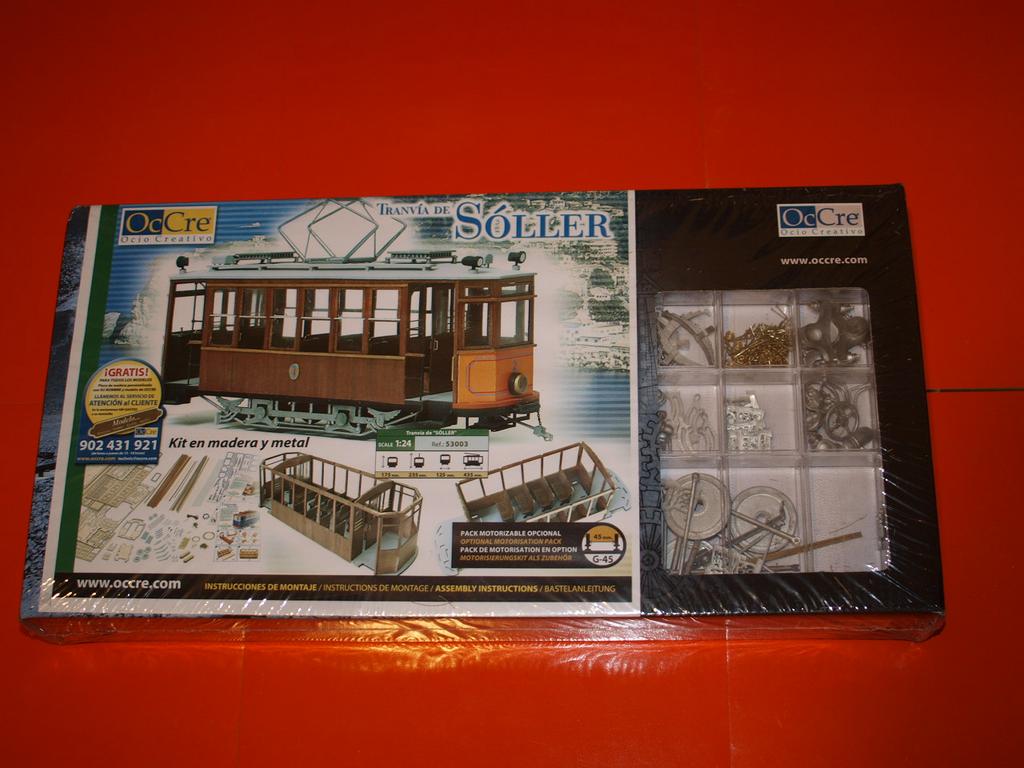

Ho preso su ebay questo kit della Occre

https://catalog.occre.com/modelismo-...de-soller.html

Il tram è in scala 1:24 ma lo scartamento è 45mm compatibile col G gauge della mia ferrovia.

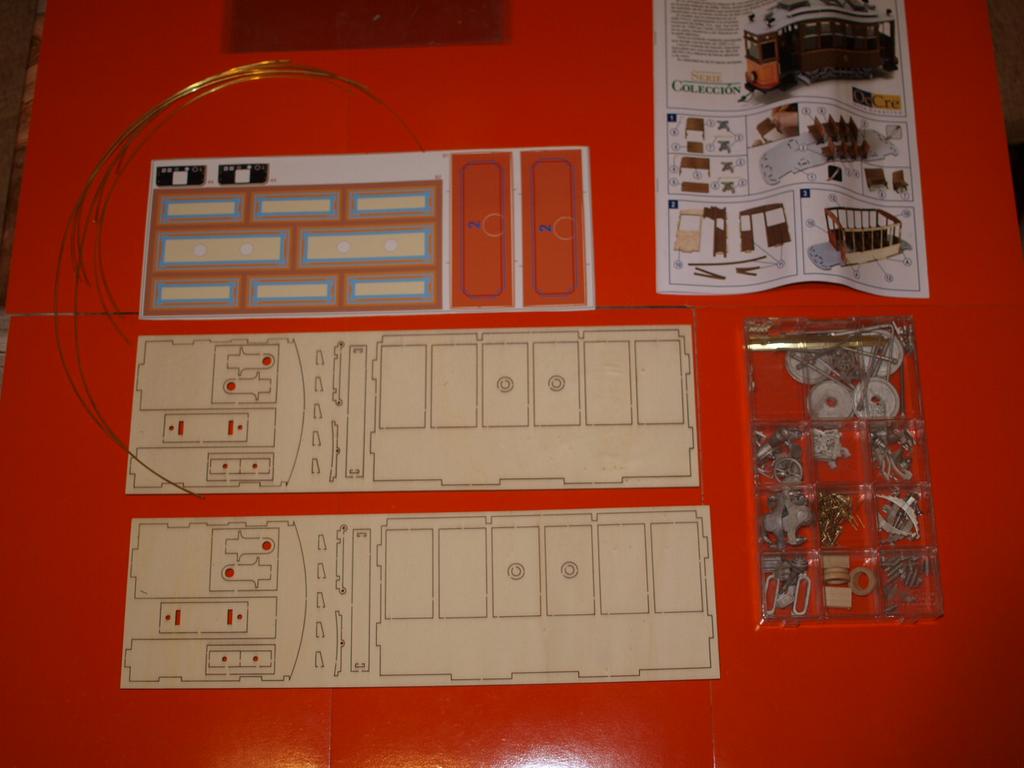

Questo è il contenuto del kit:




Le tavole di legno e i listelli



Adesivi lucidi, acetato per finestre e filo di ottone



la scatola delle fusioni



Il manuale fotografico e il testo in italiano






Vorrei motorizzare questo modello ma evitando l'acquisto del kit opzionale 55013 che spero di riuscire ad autocostruire in qualche modo..

Intanto sono nate 4 ruote in acciaio che andranno a sostituire quelle di zamac del kit




L'acetato delle finestre cercherò di sostituirlo con del vetro da 1,5mm che ha una resa estetica senza paragoni.

wrighizilla non è in linea   Rispondi quotando
Vecchio 01-03-19, 07:57 PM   #2
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

senza avere ancora messo mano al kit, mi sono portato avanti col motoriduttore.

sono partito da un pezzo di alluminio, tondino di rame e filo d'ottone, tutto molto alla bona giusto per fare qualche esperimento senza sperarci troppo ma alla prima prova funziona già benissimo e anche la velocità alimentandolo a 12volt sembra ottima.



non ho l'attrezzatura per farmi una vite senza fine quindi sul tornio ho scelto un passo abbastanza largo usando gli avanzamenti per le filettature e ho ricavato un solco nel tondino di rame dentro il quale ho saldato ad argento il filo d'ottone..
detto così sembra facile ma per farlo preciso è stato un lavorissimo .
ho messo un cuscinetto per sostenere l'alberino, a dire il vero quasi non serve ma per evitare cedimenti futuri preferisco averlo.





adesso devo rifinirlo un minimo, sostituire la fascetta con qualcosa di più estetico e fare delle boccole isolate per collegarci le ruote..
ho verificato che il tutto alloggi sotto il pianale del tram, il riduttore potrebbe anche essere girato col motore in basso.. vedrò in seguito come sarà meglio fissarlo .

Ultima modifica di wrighizilla; 01-03-19 a 08:00 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 02-03-19, 03:45 PM   #3
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

ho fatto delle boccole in delrin per fissare le ruote al motore e isolarle se dovrò prendere corrente da esse.
ancora non so che tipo di contatti dovrò costruire, potrei prendere corrente dalle ruote oppure fare 2 pattini usando della spazzole di rame come le slot cars.




vedrò in seguito.. adesso accantono il motore che è arrivato ad uno stadio abbastanza soddisfacente e mi dedico al kit..
wrighizilla non è in linea   Rispondi quotando
Vecchio 03-03-19, 12:58 PM   #4
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

ho iniziato i sedili..





tra un paio di settimane dovrei aver finito

sulle istruzioni avrei dovuto limitarmi a disegnare delle righe a lapis sui pezzi delle sedute e degli schienali ma penso valga la pena spenderci del tempo per ottenere dei dettagli migliori..

Ultima modifica di wrighizilla; 03-03-19 a 01:00 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 05-03-19, 10:01 PM   #5
Moderatore

L'avatar di stralis

Registrato dal: Jul 2008
residenza: TRIESTE
Messaggi: 834
stralis è un newbie...
predefinito

Ottimo lavoro direi
__________________
SOCIO FONDATORE DEL MUSEO FERROVIARIO TRIESTE CAMPO MARZIO
Associazione Stazione Museo Trieste Campo Marzio
CIAO DA ALESSANDRO
stralis non è in linea   Rispondi quotando
Vecchio 06-03-19, 11:14 AM   #6
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

grazie..
ho finito i primi quattro sedili e il pavimento










il pavimento è fatto partendo da un cartoncino bristol bianco.
wrighizilla non è in linea   Rispondi quotando
Vecchio 13-03-19, 06:15 PM   #7
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito



wrighizilla non è in linea   Rispondi quotando
Vecchio 17-03-19, 12:44 PM   #8
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

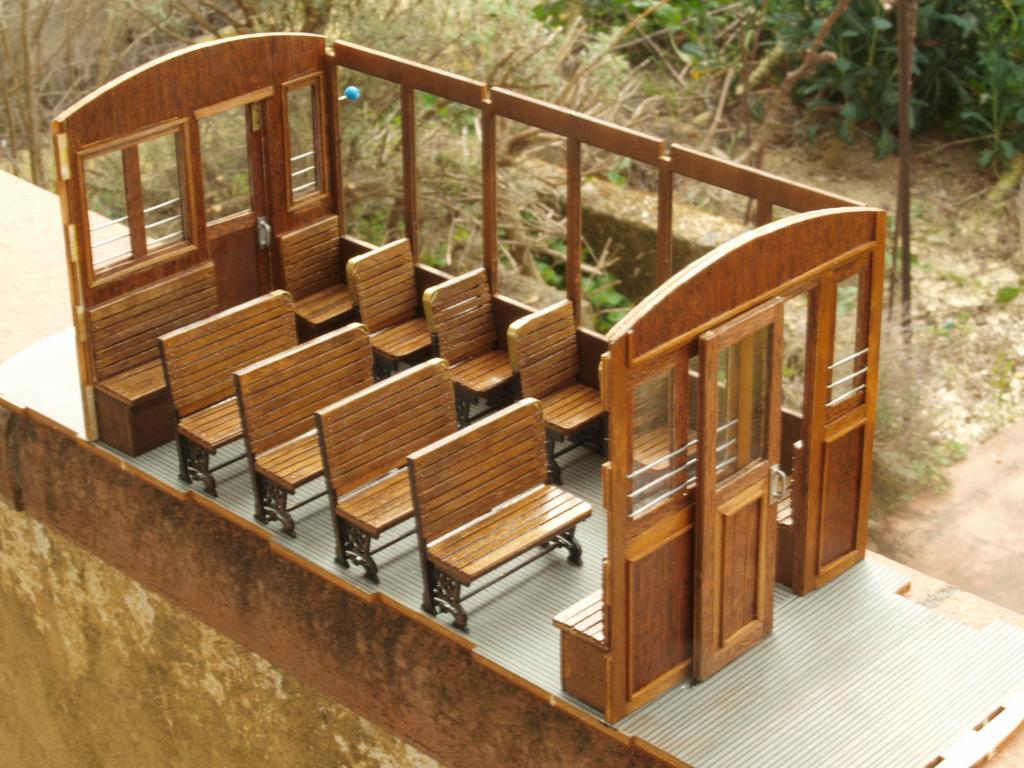

Aggiornamento della costruzione..
Le porte si aprono anche se non sono perfettamente scorrevoli, soqquadrano un pochino ma vedrò di migliorare e guide.













Adesso dovrò occuparmi delle fiancate e inventarmi una soluzione per portare la corrente sul tetto, avrò da alimentare 10 led.
wrighizilla non è in linea   Rispondi quotando
Vecchio 18-03-19, 12:28 PM   #9
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

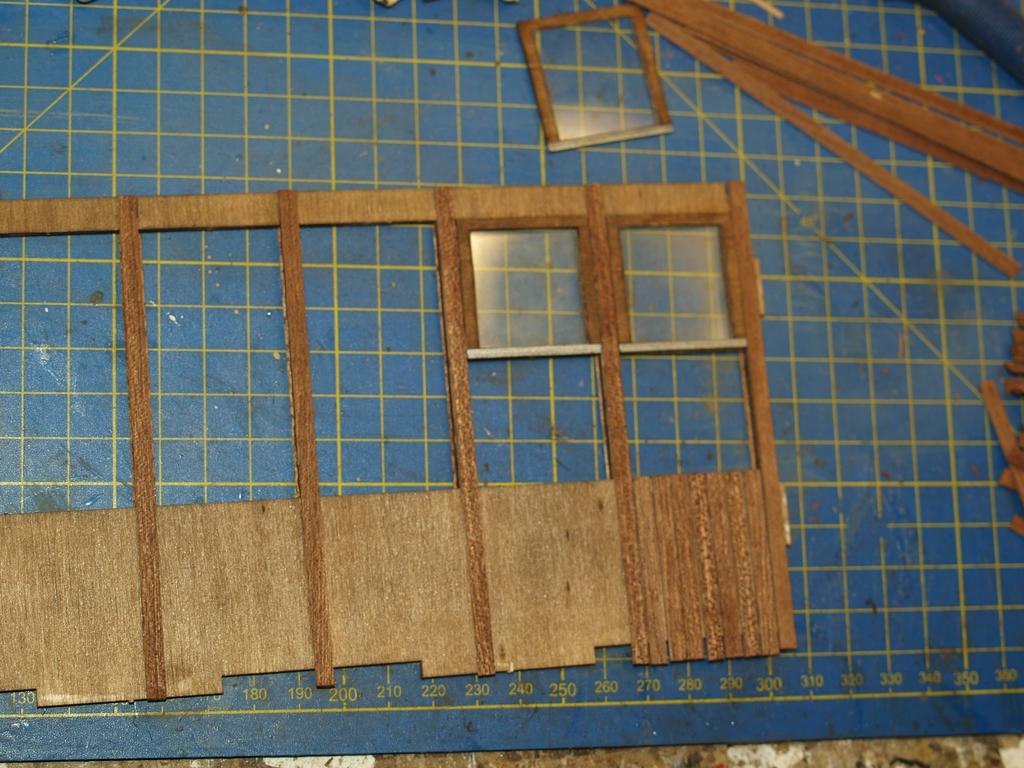

Sto costruendo le finestre..

Ho tagliato e incassato il vetro nel pezzo del kit che forma la finestrella, ho completato il riquadro con un listello 2x2mm verniciato di argento.



Sul retro della parete ho riportato un listello di mogano sottile da 5mm che funziona da guida nella quale la finestra interna possa scorrere liberamente.



Sul fronte ho rivestito con listelli 4x1mm e ho incollato la finestra esterna che rimane fissa in alto.



In questo modo le finestre basse si possono aprire e chiudere.

Mi pare una soluzione migliore di quella proposta dalle istruzioni dove tutte le finestre sarebbero incollate fisse.
Ho dovuto però cambiare il rivestimento esterno usando dei listelli di mogano 4x1mm invece che i 5x0.5mm inclusi nel kit di montaggio.
wrighizilla non è in linea   Rispondi quotando
Vecchio 19-03-19, 05:49 PM   #10
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

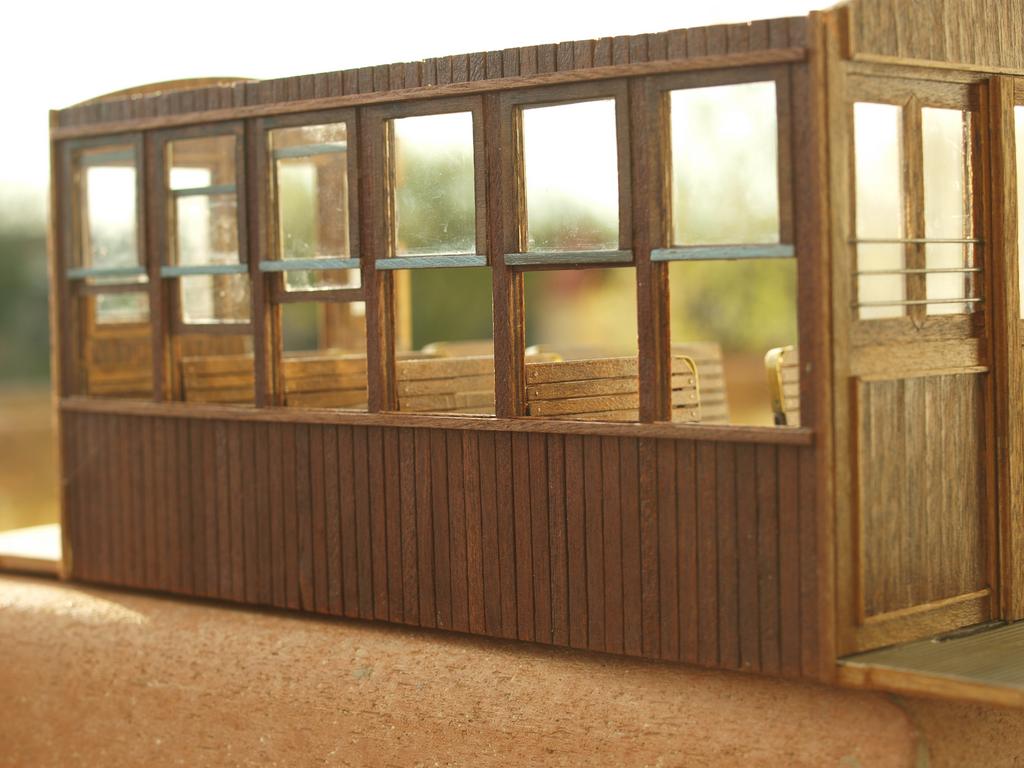

La prima fiancata è a buon punto..
Le finestre sono tutte apribili.







wrighizilla non è in linea   Rispondi quotando
Vecchio 20-03-19, 09:57 AM   #11
Moderatore

L'avatar di stralis

Registrato dal: Jul 2008
residenza: TRIESTE
Messaggi: 834
stralis è un newbie...
predefinito

Complimenti ottimo lavoro
__________________
SOCIO FONDATORE DEL MUSEO FERROVIARIO TRIESTE CAMPO MARZIO
Associazione Stazione Museo Trieste Campo Marzio
CIAO DA ALESSANDRO
stralis non è in linea   Rispondi quotando
Vecchio 24-03-19, 09:16 AM   #12
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

grazie!!





wrighizilla non è in linea   Rispondi quotando
Vecchio 25-03-19, 04:59 PM   #13
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

ho da sistemare alcuni particolari ma sono a buon punto con la prima cabina di comando


Ultima modifica di wrighizilla; 25-03-19 a 05:02 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 25-03-19, 07:02 PM   #14
Utente

L'avatar di Omar77

Registrato dal: Dec 2016
Messaggi: 760
Omar77 inizia ad ingranare.
predefinito

Bei particolari complimenti

Inviato con il mio SM-N950F - Scarica l‘app del Forum di Modellismo.net
Omar77 non è in linea   Rispondi quotando
Vecchio 25-03-19, 08:21 PM   #15
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 253
wrighizilla inizia ad ingranare.
predefinito

Grazie!!

Ho migliorato il cruscotto e la prima cabina di comando è finita.

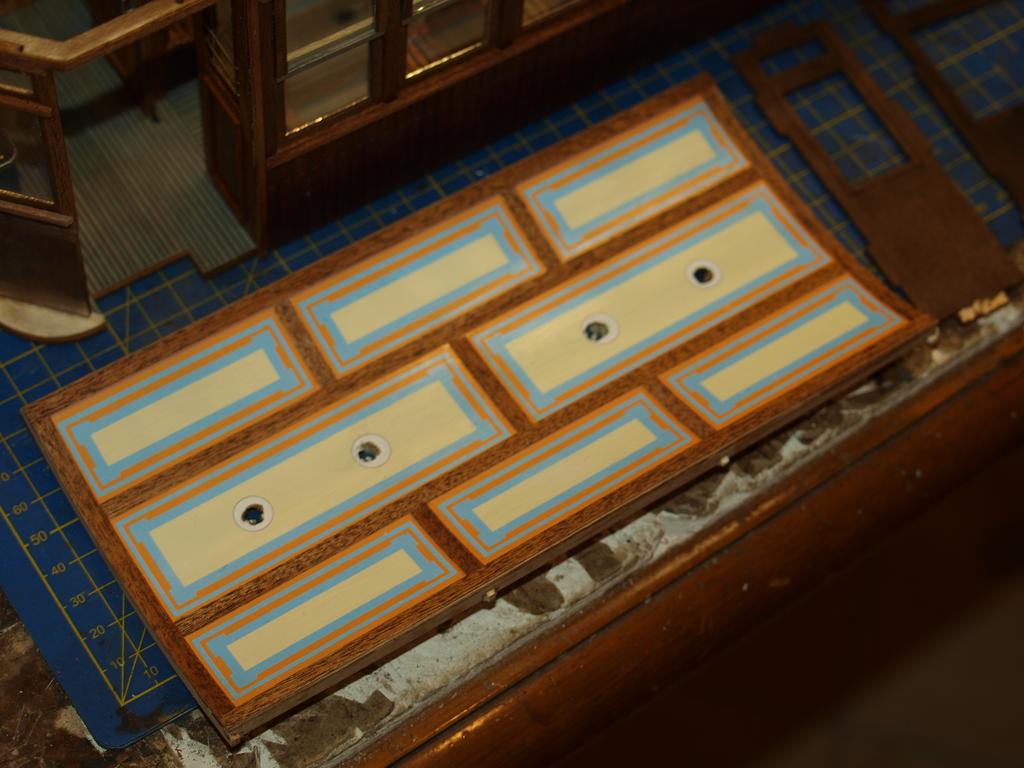

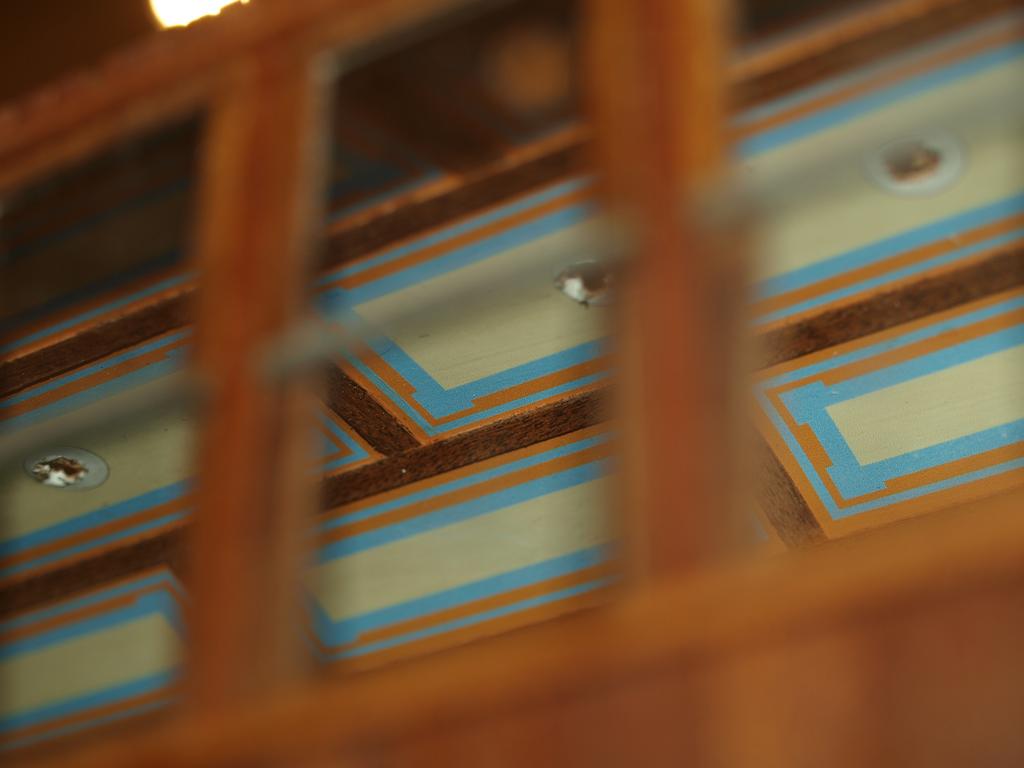

Ho fatto il tetto interno.
Ho dovuto modificarlo rispetto alle istruzioni perchè dovendolo illuminare voglio avere un supporto solido sul quale fissare le luci.





Ho preferito ripassare il decoro riprodotto sull'adesivo con dei listelli.






Adesso sto rifinendo l'esterno della prima cabina



wrighizilla non è in linea   Rispondi quotando
