predefinito Eachine E52 mod e tips

è stato uno dei primi quadricotteri pieghevoli che ho comperato, viene fornito Rtf e con un radiocomando abbastanza grande da poter essere usato. Vi allego qualche foto allo stato originale recuperate da internet
Eachine E52 mod e tips-img_20171031_131349.jpg
Eachine E52 mod e tips-img_20171031_131325.jpg
Eachine E52 mod e tips-img_20171031_131304.jpg

Come potete vedere la piccola peste usa lipo da 1s 'proprietarie' da 500mah.
Nulla di scoraggiante per noi modellisti, il connettore usato è un jst. Il peso della batteria lipo inclusa la gabbia che la contiene è di circa 10g. Il payload massimo che ho potuto sollevare è di 5g.( misurato con piombo da pesca)
La durata della batteria è di circa 8 minuti.
Ha diverse funzioni interessanti, quali un altitude hold efficace, atterraggio e decollo automatico, flip, atterraggio automatico in caso di perdita di segnale.
Le uniche cose negative che ho visto sono: le batterie sono proprietarie(ma adattabili )
La risoluzione della camera non è quel gran che, e soprattutto non in tempo reale, anche se orientabile
Velocità massima non eccezionale, (dimentichiamoci le cuve strette...)


Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net


Ultima modifica di Eatdroid; 31-10-17 a 04:51 PM
Eatdroid non è in linea   Rispondi quotando
Vecchio 31-10-17, 04:34 PM   #2
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Vediamo di fare una radiografia del drone.. Eachine E52 mod e tips-img_20171031_131204.jpg
L'elettronica si divide in due parti, uno è il flight controller con relativa gestione dei motori inclusa
Eachine E52 mod e tips-img_20171031_131131.jpg
L'altra è la scheda della cam da 0.3 MP
Con relativa antenna 2.4ghz, visibile tramite app. La cui portata non supera i 15mt..


Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 31-10-17, 04:41 PM   #3
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

La mia prima modifica fu di massimizzare la portata, quindi tirai fuori sia dal drone che dal radiocomando le antenne, che sono dei semplici spezzoni di filo. Eachine E52 mod e tips-img_20171031_131232.jpg

Con questo accorgimento sono riuscito ad ottenere una portata di circa 50 metri reali, dipende anche da quanto sono cariche le batterie del radiocomando, non si scaricano rapidamente, ma sembra che il radiocomando abbia dei lag nella risposta ai comandi quando si è con le batterie a terra.

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 01-11-17, 05:59 PM   #4
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

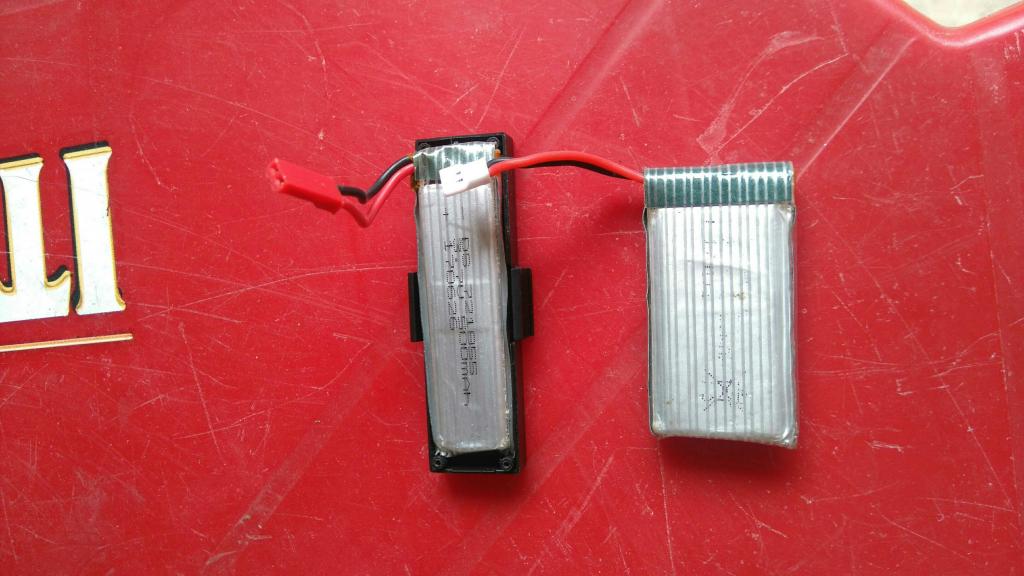

Aggiornamenti.. Ho comprato un set di 4 batterie da 1s a1200mah
Ovviamente non entra nel vano sotto il drone, e sono più pesanti di 4 grammi..Eachine E52 mod e tips-1509555394330.jpg

Il connettore anche se differente entra bene nel drone. E con l'aiuto di un elastico ho fatto un giro di prova, funziona. Anche se i 4 grammi si sentono..
Da qui le prime modifiche..

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 01-11-17, 06:05 PM   #5
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Ho eliminato le paratie interne, e tutto ciò che non fosse 'strutturale'. Eachine E52 mod e tips-1509555760886.jpg rimozione delle paratie scocca superiore, tolti i tappi di silicone dei leds, via le paratie interne della scheda video e incavo per batteria lipo maggiorata, perdita totale :5grammi.

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 01-11-17, 06:14 PM   #6
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Prossima modifica sarà la telecamera

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 05-11-17, 11:22 PM   #7
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Dinuovo.. Ecco le foto del eachine terminato, ora usa lipo 1s da 1200 mah per una autonomia di circa 9 minuti.
Cam sostituita con una aio eachine da 200mw con antenne a fungo (50 li copre tranquillamente) e cosa che mi ha lasciato un po' strano è che nonostante la cam fpv aio fosse più grande rispetto alla standard, pesa due grammi meno!. Fissata con colla a caldo.

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 05-11-17, 11:25 PM   #8
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Eachine E52 mod e tips-1509920078760.jpgEachine E52 mod e tips-1509920712728.jpgEachine E52 mod e tips-1509920745737.jpg

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 09-11-17, 11:42 AM   #9
Utente

Registrato dal: Nov 2015
Messaggi: 123
matt.colours è un newbie...
predefinito

Bravo :-) probabilmente ne aveva bisogno

Inviato dal mio K016 utilizzando Tapatalk
matt.colours non è in linea   Rispondi quotando
Vecchio 09-11-17, 01:10 PM   #10
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Grazie! tra poco prenderò il coraggio a due mani e flasherò il firmware acro, anche se non esiste per questo modello, ma sono fiducioso poiché il flight controller è simile al h8

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 09-11-17, 02:01 PM   #11
Utente

Registrato dal: Nov 2015
Messaggi: 123
matt.colours è un newbie...
predefinito

Quote:
Originariamente inviata da Eatdroid Visualizza il messaggio
Grazie! tra poco prenderò il coraggio a due mani e flasherò il firmware acro, anche se non esiste per questo modello, ma sono fiducioso poiché il flight controller è simile al h8

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Sono tentato anche io di farne uno acro come te, però sono incerto se prendermi invece un modellino già con la sua schedina programmabile

Inviato dal mio K016 utilizzando Tapatalk
matt.colours non è in linea   Rispondi quotando
Vecchio 09-11-17, 05:18 PM   #12
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Quote:
Originariamente inviata da matt.colours Visualizza il messaggio
Sono tentato anche io di farne uno acro come te, però sono incerto se prendermi invece un modellino già con la sua schedina programmabile

Inviato dal mio K016 utilizzando Tapatalk
Non so. Se hai un minimo di esperienza nel saldare e un eprom flasher. Il drone che ho lo pagai 54 euri con 2 pacchi lipo da 500mah 1s. Puoi comprare eachine H8 che è un po' più piccolo 66 mm e costa all incirca 20/25 euro con radiocomando, ma non è fpv... Prendere un modello programmabile dubito che abbia certi prezzi..

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 10-11-17, 12:53 PM   #13
Utente

Registrato dal: Nov 2015
Messaggi: 123
matt.colours è un newbie...
predefinito

Quote:
Originariamente inviata da Eatdroid Visualizza il messaggio
Non so. Se hai un minimo di esperienza nel saldare e un eprom flasher. Il drone che ho lo pagai 54 euri con 2 pacchi lipo da 500mah 1s. Puoi comprare eachine H8 che è un po' più piccolo 66 mm e costa all incirca 20/25 euro con radiocomando, ma non è fpv... Prendere un modello programmabile dubito che abbia certi prezzi..

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Sì, so già ste cose... sono indeciso per come potrebbe volare il modello flashato

Inviato dal mio K016 utilizzando Tapatalk
matt.colours non è in linea   Rispondi quotando
Vecchio 11-11-17, 05:10 PM   #14
Utente

L'avatar di Eatdroid

Registrato dal: Aug 2017
Messaggi: 653
Eatdroid è un newbie...
predefinito

Provato un h8.. Quindi un Micro drone, con una aio eachine da 25mw. ( purtroppo le elettroniche qua in Brasile sono difficili da reperire) mi ha colpito molto. Reattivo, ai comandi anche con la radio plasticosa, lo ho spinto a circa 40metri e non mi fa rimpiangere modelli più grandi.. La cosa che mi ha fatto un po' storcere il naso è la durata della batteria.. 4 minuti con l'fpv..

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Eatdroid non è in linea   Rispondi quotando
Vecchio 13-11-17, 02:51 PM   #15
Utente

Registrato dal: Nov 2015
Messaggi: 123
matt.colours è un newbie...
predefinito

Quote:
Originariamente inviata da Eatdroid Visualizza il messaggio
Provato un h8.. Quindi un Micro drone, con una aio eachine da 25mw. ( purtroppo le elettroniche qua in Brasile sono difficili da reperire) mi ha colpito molto. Reattivo, ai comandi anche con la radio plasticosa, lo ho spinto a circa 40metri e non mi fa rimpiangere modelli più grandi.. La cosa che mi ha fatto un po' storcere il naso è la durata della batteria.. 4 minuti con l'fpv..

Inviato con il mio E2303 - Scarica l‘app del Forum di Modellismo.net
Appena mi decido lo provo, ho già 3 micro (2 fpv) e eventualmente un frame vuoto.

Oppure tengo d'occhio se c'è qualche offerta al ribasso. Per l'11.11 c'era il furibee, l'ape di gearbest ... in ribasso intorno ai 22 euro, va fino a 3s brushed. Mi sono accorto troppo tardi.
Per imparare bene l'acro però mi basta qualcosa resistente agli urti, così provo anche in casa

Inviato dal mio K016 utilizzando Tapatalk
