Unruly Knucky

[scalemodeller]

bellissimo ovviamente! domanda: come hai fatto il basamento carter? dal pieno?

[disca92]

Originariamente inviata da scalemodeller

bellissimo ovviamente! domanda: come hai fatto il basamento carter? dal pieno?

Grazie mille!!

Per il basamento sono partito analizzando un disegno tecnico in proiezione trovato su google, da cui ho ricavato il profilo esterno del blocco (guarda immagine allegata).

Quindi ho stampato su carta le sagome (lato anteriore e posteriore), incollate su plasticard e successivamente ritagliate. A questo punto tra le due sagome ho frapposto una striscia di 15mm in palsticard, incollata in modo da seguire il bordo circolare del basamento ed infine ho chiuso la parte superiore, nella zona dove sono montati i cilindri, con altre due striscioline. Il tutto è fatto con plasticard da 0.5mm.

Stessa tecnica per il carter laterale, dove però ho diviso il lavoro in due step data la forma complessa nella zona anteriore-interna.

[bruno]

Disca...Non hai pensato seriamente di metterti in affari...?
quel motorino lì riprodotto in resina non sarebbe male....

[disca92]

Originariamente inviata da bruno

Disca...Non hai pensato seriamente di metterti in affari...?
quel motorino lì riprodotto in resina non sarebbe male....

Seriamente no .. ma ce sto a pensà .. mi ha chiesto anche un tipo su scalemotorcars se sono disposto a condividere i disegni ed eventualmente il modellino del motore..

[bruno]

Originariamente inviata da disca92

Seriamente no .. ma ce sto a pensà .. mi ha chiesto anche un tipo su scalemotorcars se sono disposto a condividere i disegni ed eventualmente il modellino del motore..

mmmhh...Ragionaci sopra e dicci,dicci....

[disca92]

mah.. l'idea iniziale è quella di clonare il motore, non si discute ..
L'altra volta ho fatto il Knuckle, ma un po' per il tempo, un po' per alcuni dettagli , ho preferito proseguire senza clonare ma, ora che sto seguendo un metodo analitico per la costruzione, basandomi su disegni riportati in scala, ne vale la pena di clonare.. però da clonare semplicemente o mettere su un piccolo lotto c'è na bella differenza .. dipende anche dall'interesse che può suscitare il soggetto

[disca92]

Bru a proposito.. se n'era parlato qualche tempo fa.. mira lo que he buscado!

E' un set di microviti per micromeccanica.. vere viti da pochi decimi, fino ad un paio di millimetri, 1000 viti per pochi euri

assortimento di 1000 viti orologi ottica micromeccanica attrezzature orologi | eBay

[bruno]

Ottimo! Hanno il taglio un tantino grande, però.Quelle da orologiaio "vere" sono a testa piatta con taglio piccolissimo.Il mio orologiaio mi ha regalato una mecanica da buttare (con la promessa di tenemi via altre che troverà, e ci sono dentro una dozzina di microviti perfette..Se riesco metto al foto...

[scalemodeller]

questo motore mi eccita molto, bello, appoggio incondizionato. forse avrai capito che mi piacciono le moto strane...non potresti pensare a una Harley da flat track tipo mert lawwill?

https://www.youtube.com/watch?v=iyevfZZsrPA

[disca92]

LA moto fortunatamente è ancora un punto oscuro .. non so bene ancora cosa ne verrà fuori.. intanto lavoro sul motore, ma ogni cosiglio è ben accetto!! ..

[Roby278]

Ciao Disca! Premetto che seguo il tuo lavoro sul pick-up....ma vederti alle prese con una moto...seppur non nelle mie corde come genere... È un'altra cosa! Lo so, sono di parte , per me le ruote che superano il numero due sono superflue, che vuoi... Comunque come sempre : bravo! Seguirti è sempre un piacere, è uno sprone. Per essere sincero le microviti non mi fanno impazzire...buon lavoro!

[il matte]

Originariamente inviata da disca92

Bru a proposito.. se n'era parlato qualche tempo fa.. mira lo que he buscado!

E' un set di microviti per micromeccanica.. vere viti da pochi decimi, fino ad un paio di millimetri, 1000 viti per pochi euri

assortimento di 1000 viti orologi ottica micromeccanica attrezzature orologi | eBay

Eh eh eh, quel set di viti lo presi anche me anni fa, recentemente ne ho preso un altro per circa 5 euro incluse le ss con viti simili a quelle che usa tamiya nei suoi modellini per averne di scorta. In effetti come dice Bruno le viti da orologiaio di precisione sono leggermente diverse e fatte meglio, ma anche quelle che hai preso te sono molto comode.

[disca92]

Grassie ragassi

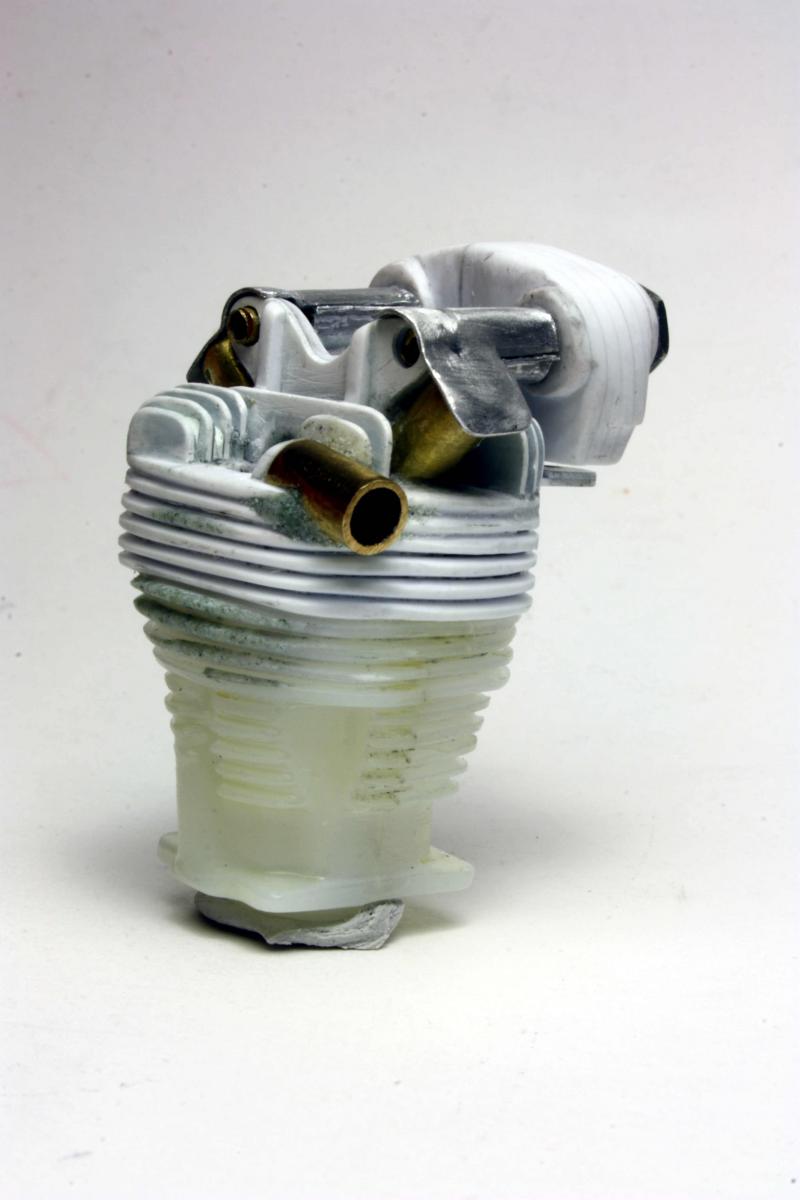

Intanto prima testa completata. Le alette in questo caso sono tutte da 0.5, distanziate tra loro sempre di 0.5, mentre i condotti valvole e il collettore d'ingresso sono fatti con un tondino del 5.

Emmò avanti con la seconda!

[disca92]

Si aguzzino gli occhi per trovare le differenze con il cilindro della Next Project

[Pennywise]

imbarazzante (per noi comuni mortali)

mi sorge un dubbio, ma con così poco spazio tra le alette ecc, sei sicuro che si riesca a clonare con buoni risultati?
