Riempimento a prua

[Abramites]

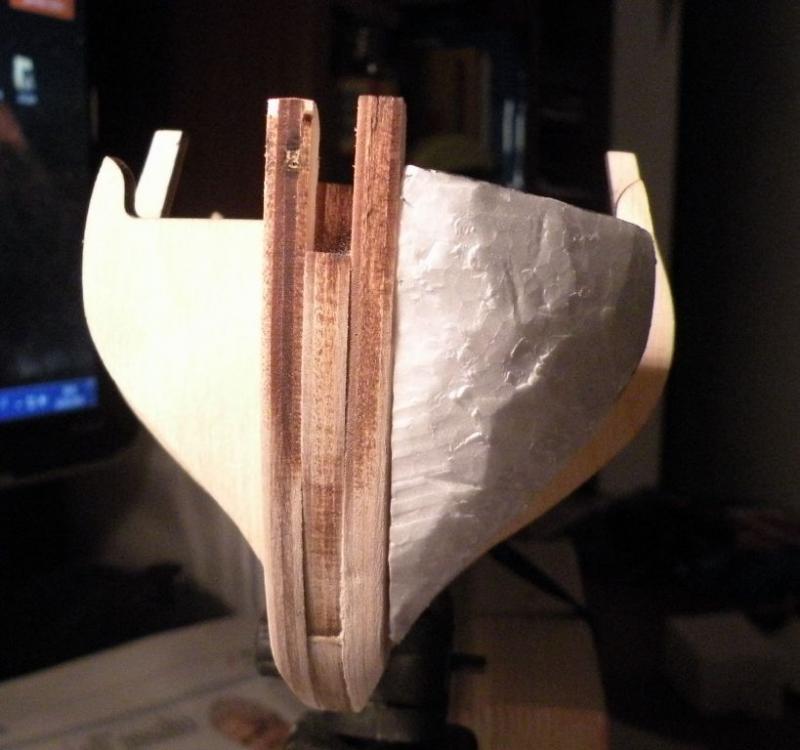

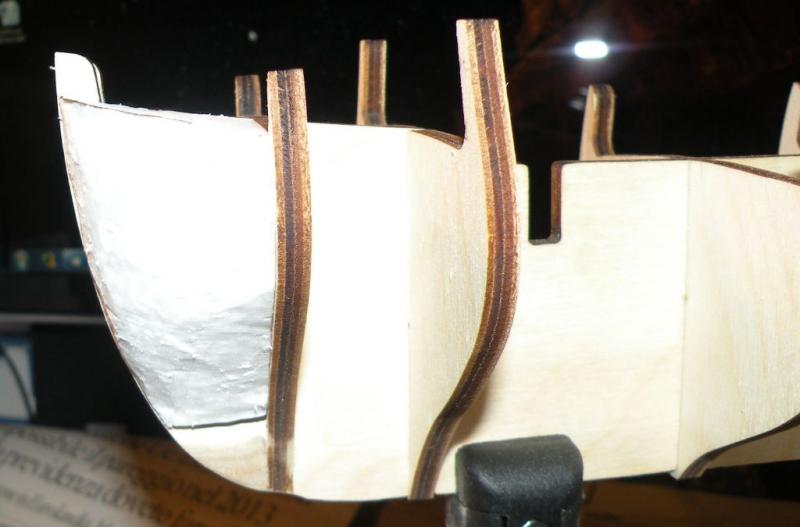

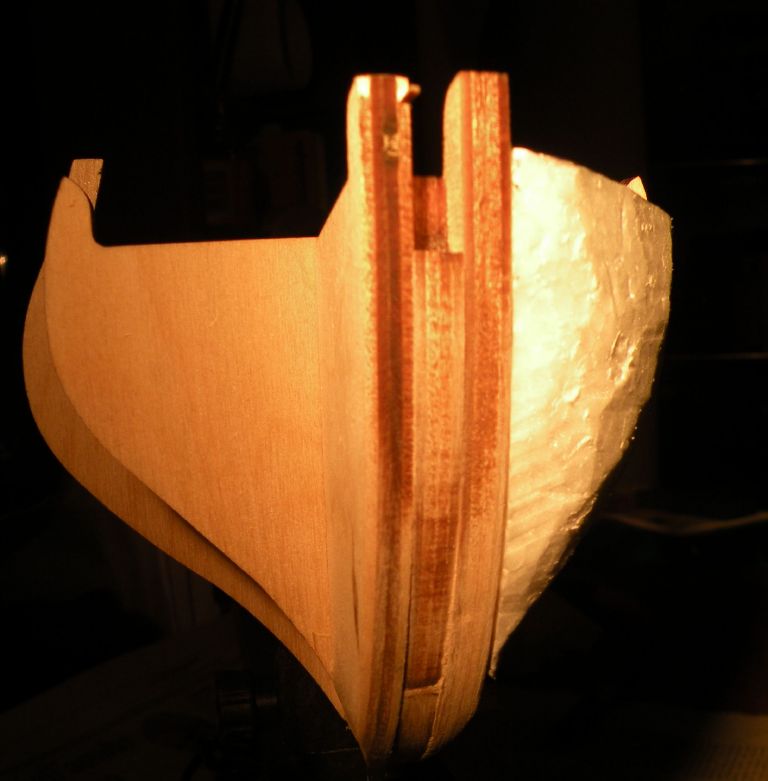

Salve, sto cercando di capire bene come fare il riempimento a prua in modo da fissare più facilmente il primo fasciame e da creare la giusta curvatura. Quindi ho provato a creare questo riempimento con del polistirolo, ovviamente poi lo sostituirò con del legno.
Secondo voi va bene fatto così?
Ha la giusta curvatura?
Grazie per qualunque consiglio vogliate darmi.
E' il mio primo wip:
Primo WIP - Adventure Amati

[ErPiotta71]

Va tutto bene tranne guardando dall'alto.
Se guardi l'andamento con la seconda ordinata, la curvatura ci sbatterebbe contro la parete anzichè sul bordo.
La curvatura iniziale cioè quello appena al lato della chiglia va bene ma vicino alla prima ordinata non va bene.

Fai così:
Poggia il listello, il più sottile e flessibile che hai e poggia appena sopra al riempimento e che appoggi bene su tutte le ordinate, almeno i primi 3.
e segna il bordo interno del listello sul riempimento.

Anzi no, prima devi quartabuonare le ordinate!
Così com'è i listelli si appoggiano solo sullo spigolo e quindi troppo poco appoggio.
Prendi un blocchetto di legno di circa 3 x 2 x 10 cm e attacca la carta vetrata di grossa grammatura e lima tutto il bordo, soprattutto a prua e a poppa che vanno quartabuonati molto.
Il centro scafo non ha bisogno di essere scartavetrato.
Per capire bene, guarda qui:
http://www.modellismo.net/forum/833566-post16.html
Si vedono soprattutto nella seconda, quarta e sesta foto cui i bordi delle ordinate sono oblique (quartabuonati),

[Abramites]

In pratica, se ho ben capito, devo seguire la linea rossa nella foto allegata, in modo che la linea seguita sia più dolce e non spigolosa in corrispondenza delle ordinate. Cosidera che la linea nera riportata sul blocchetto di polistirolo e la sagoma del falso ponte.

[ErPiotta71]

Hai sì allungato alle altre ordinate ma ha trascurato la prua.
Se non si segue tutta la linea interessata è più difficile vedere meglio la curvatura!

Posto l'immagine con le linee giuste compreso l'ingrandimento del quartabuono (zona triangolo giallo da togliere tramite carteggiata).

La linea verde è quella giusta in quanto ha la curvatura morbida in tutti i suoi punti, parte dalla chiglia cino alla terza chiglia.
Attenzione che accanto alla chiglia la linea verde è troppo inclinata in quanto non conosco che nave è la tua cioè che può essere o tutta tonda o più affusolata.

Già dalla terza ordinata in poi tranne la poppa, non hanno bisogno di essere carteggiati.

Domandina:
Che ci sta a fare l'hardi disk sotto alla chiglia?

[Abramites]

Pefetto!, ho capito.
La linea rossa era solo per capirci, so che non era per nulla precisa.
Molte grazie per le chiare spiegazioni.
La nave è una Adventure della Amati i cui lavori puoi seguire tra i wip.

Rispostina:
L'hard disk passava di lì per un backup.

[ErPiotta71]

Perfetto, e ho cercato su internet la forma dello scafo dell'Adventure.
Ha la prua un pò affusolata e non tutta tonda.
Quindi la linea verde che io ho messo dovrebbe essere quella corretta.
Ma per essere sicuro è bene usare un listello di legno e fare le prove.

Intanto segui questo wip della stessa nave che stai costruendo tu:
http://www.modellismo.net/forum/navi...nture-wip.html

Studiala tutta o, meglio, studiala man mano che vai avanti in modo da leggere eventuali errori che sicuramente il kit avrà e altre cose.

[Abramites]

Originariamente inviata da ErPiotta71

Perfetto, e ho cercato su internet la forma dello scafo dell'Adventure.
Ha la prua un pò affusolata e non tutta tonda.
Quindi la linea verde che io ho messo dovrebbe essere quella corretta.
Ma per essere sicuro è bene usare un listello di legno e fare le prove.

Intanto segui questo wip della stessa nave che stai costruendo tu:
http://www.modellismo.net/forum/navi...nture-wip.html

Studiala tutta o, meglio, studiala man mano che vai avanti in modo da leggere eventuali errori che sicuramente il kit avrà e altre cose.

Sto seguendo TUTTI i wip che riguardano la adventure.
Farò delle prove con i listelli e posterò le foto.
Grazie ancora.

PS Quale legno posso utilizzare per creare questi riempimenti? Ce ne vorrebbe uno molto facile da modellare, molto morbido credo.

[ErPiotta71]

Visto il bordo delle ordinate scure quindi presumo che lo stai facendo da kit.
Devi prendere quello che è nella scatole.

Se è a doppio fasciame di solito il primo si usa tiglio con spessore da 1 mm (di più se è grande) e il secondo si usa il noce con spessore da mezzo mm.

Se è a unico fasciame allora solo noce con maggior spessore ma bisogna da subito farlo bene e non è così semplice come quello a unico fasciame.

[Abramites]

Originariamente inviata da ErPiotta71

Visto il bordo delle ordinate scure quindi presumo che lo stai facendo da kit.
Devi prendere quello che è nella scatole.

Se è a doppio fasciame di solito il primo si usa tiglio con spessore da 1 mm (di più se è grande) e il secondo si usa il noce con spessore da mezzo mm.

Se è a unico fasciame allora solo noce con maggior spessore ma bisogna da subito farlo bene e non è così semplice come quello a unico fasciame.

Scusami, forse non sono stato chiaro, ma mi riferivo a che tipo di legno posso usare per fare i blocchetti di riempimento della prua. Pensavo alla balsa, che ne dici?

[ErPiotta71]

Io mi riferivo ai listelli!

Riguardo ai blocchi, va bene anche balsa.
Solo che è così morbido che non regge i chiodini o aghi temporanei mentre applichi il fasciame.

[Abramites]

Non sono ancora riuscito, per mancanza di tempo, a smussare gli angoli della prima e della seconda ordinata. Penso di applicarmici stasera, ma mi sono chiesto devo smussare anche la prua (parte in rosso nell'immagine allegata) o devo lasciarla piatta????

[ErPiotta71]

Se guardavi il link dell'altro WIP avresti notato che a prua il fasciame è spigolata e non bombata (Amati Adventure WIP).
La risposta è sì, un pochino la devi limare (meglio poco che troppo).
Se avessi i piani di costruzione potrei dire con più certezza e forse anche con più precisione riguardo l'angolazione da limare in quanto non conosco questa nave.

[Abramites]

Originariamente inviata da ErPiotta71

Se guardavi il link dell'altro WIP avresti notato che a prua il fasciame è spigolata e non bombata (Amati Adventure WIP).
La risposta è sì, un pochino la devi limare (meglio poco che troppo).
Se avessi i piani di costruzione potrei dire con più certezza e forse anche con più precisione riguardo l'angolazione da limare in quanto non conosco questa nave.

Ho guardato tutti i wip possibili sulla Adventure, ma non riuscivo a capire bene quanto fossero limati. Ti allego le foto alle quali penso tu ti riferisci.
Inoltre a questo link ( http://www.modellismo.net/forum/967469-post25.html ) puoi vedere i riempimenti che ho preparato per la prua.

[ErPiotta71]

Perfetto, l'hai trovato!
Va limato nella parte inferiore in modo graduale partendo dall'alto.
Lo puoi benissimo vedere nella penultima immagine del link che hai postato.
