Vecchio 02-02-14, 12:05 PM   #1
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito II fasciame

Mi trovo alle prese col secondo fasciame ( il mio wip quello sul Bounty), mia intenzione disporlo con spezzoni testa testa e non con listelli unici da prua a poppa.

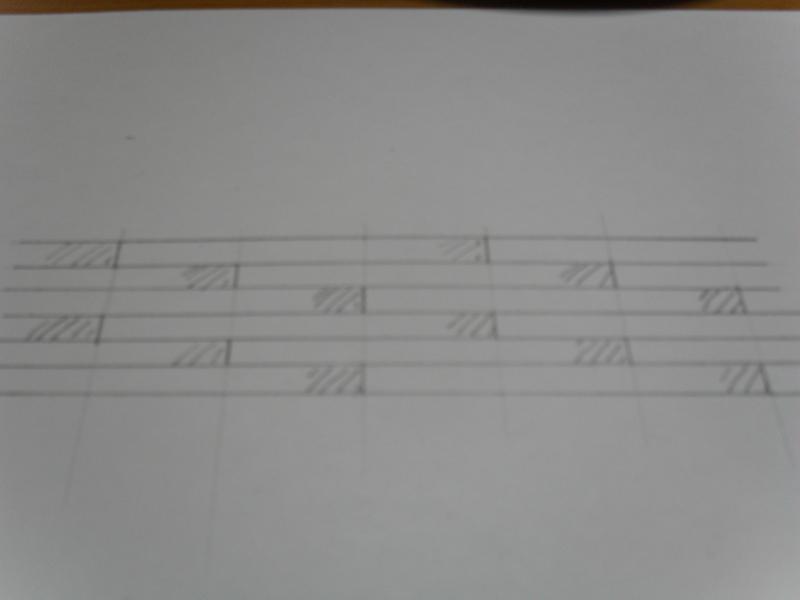

Vi chiedo un aiuto, secondo la vostra opinione plausibile la disposizione dei listelli che rappresento in figura (la foto no a fuoco mi pare comunque si capisca)? i listelli si ripetono ogni tre.
Vi ringrazio in anticipo un saluto Sergio
Icone allegate
II fasciame-sdc10744.jpg
sergio60 non  in linea   Rispondi quotando
Vecchio 02-02-14, 03:13 PM   #2
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,216
SergioD inizia ad ingranare.
predefinito

ciao . quella e' una disposizione che si ripete ogni 2 listelli passanti non ogni 3.
SergioD non  in linea   Rispondi quotando
Vecchio 02-02-14, 04:47 PM   #3
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito

Ciao Sergio, ti ringrazio , rispondi sempre alle mie richieste di aiuto.
Tu cosa ne pensi forse meglio procedere con una disposizione in cui i corsi si ripetono ogni tre e no due come da me rappresentati.
Un salutone Sergio
sergio60 non  in linea   Rispondi quotando
Vecchio 02-02-14, 05:07 PM   #4
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,216
SergioD inizia ad ingranare.
predefinito

guarda io ne sarei piu' propenso.anche se sull'anatomy non viene rappresentata(solo il ponte che ha una sfasatura 1/4) ma si puo' prendere a campione l'endeavour .anche nel primo volume di ostan una bella immagine da tale rappresentazione quindi credo che non sbagli
SergioD non  in linea   Rispondi quotando
Vecchio 02-02-14, 06:09 PM   #5
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito

Grazie mille Sergio.
Mi dai sempre lo spunto esatto per procedere. Appena possibile poster alcune foto dello stato del mio lavoro
Ti saluto
sergio60 non  in linea   Rispondi quotando
Vecchio 04-02-14, 09:48 PM   #6
Utente

L'avatar di gabriele68

Registrato dal: Feb 2010
Messaggi: 527
gabriele68  un newbie...
predefinito

[QUOTE=sergio60;1186786]Mi trovo alle prese col secondo fasciame ( il mio wip quello sul Bounty), mia intenzione disporlo con spezzoni testa testa e non con listelli unici da prua a poppa.



Dal momento che hai intenzione di adoperare il sistema "reale", ti troverai a dover affrontare la problematica dei corsi interrotti.Ti consiglio di studiarne bene l'andamento.

Ultima modifica di gabriele68; 05-02-14 a 12:05 AM
gabriele68 non  in linea   Rispondi quotando
Vecchio 08-02-14, 10:18 PM   #7
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito

grazie Gabriele mi accorgo solo ora del tuo suggerimento.
hai ragione, infatti sto procedendo alla tracciatura dei corsi sul primo fasciame al rilevamento (sto usando nastro trasparente per disegnatori) e alla successiva posa dei corsi. Sono lentissimo ma non credo che in altro modo riuscirei meglio.
Ti ringrazio e saluto
Sergio
sergio60 non  in linea   Rispondi quotando
Vecchio 08-02-14, 10:52 PM   #8
Utente

L'avatar di gabriele68

Registrato dal: Feb 2010
Messaggi: 527
gabriele68  un newbie...
predefinito

Quote:
Originariamente inviata da SergioD Visualizza il messaggio
guarda io ne sarei piu' propenso.anche se sull'anatomy non viene rappresentata(solo il ponte che ha una sfasatura 1/4) ma si puo' prendere a campione l'endeavour .anche nel primo volume di ostan una bella immagine da tale rappresentazione quindi credo che non sbagli
Pensa che J.B assegna una distanza di quattro o addirittura cinque corsi fra intestature parallele (parliamo di un vascello, comunque....).

P.s: Lo vedi, caro amico, quanti soldi ti faccio risparmiare...?
gabriele68 non  in linea   Rispondi quotando
Vecchio 08-02-14, 10:55 PM   #9
Utente

L'avatar di gabriele68

Registrato dal: Feb 2010
Messaggi: 527
gabriele68  un newbie...
predefinito

Quote:
Originariamente inviata da sergio60 Visualizza il messaggio
Sono lentissimo ma non credo che in altro modo riuscirei meglio.

Sergio
Non vedo il motivo per il quale tu debba correre....
gabriele68 non  in linea   Rispondi quotando
Vecchio 10-02-14, 10:46 PM   #10
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito

si giusto magari andando avanti si dipana meglio il bandolo della matassa e certi problemi si risolvono pi facilmante
sergio60 non  in linea   Rispondi quotando
Vecchio 01-03-14, 04:24 PM   #11
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito disposizione secondo fasciame

Ciao a tutti.
Posto un disegno su un' ipotesi di stesura del secondo fasciame, secondo voi quale delle due pu rappresentare al meglio una disposizione per vascelli della seconda met del settecento?

Vi ringrazio per la risposta, mi aiuter nel proseguo del mio wip sul Bounty.
Icone allegate
II fasciame-sdc10762.jpg
sergio60 non  in linea   Rispondi quotando
Vecchio 01-03-14, 07:28 PM   #12
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,103
Telese  un newbie...
predefinito

[A mio modesto avviso la seconda pi bella, la prima troppo "geometrica": credo che i veri Maestri d' ascia provvedessero alla collocazione delle tavole in modo del tutto casuale, tenendo conto di non far capitare le teste se non almeno 1/4
__________________
Ulisse
Telese non  in linea   Rispondi quotando
Vecchio 02-03-14, 06:58 AM   #13
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,118
Killik inizia ad ingranare.
predefinito

Concordo con Luigi.
Tenere conto di sabordi ed altre aperture sullo scafo, allo stesso modo in cui sui ponti non mettiamo listelli troppo corti!

Sent from my GT-I9082 using Forum mobile app
__________________
Sezione maestra
Galeone
Santa Maria
Killik non  in linea   Rispondi quotando
Vecchio 02-03-14, 10:23 AM   #14
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,479
sergio60  un newbie...
predefinito

Ciao Ulisse, ciao Killik. Vi ringrazio per le vostre risposte di cui terr conto per il proseguo del mio piccolo cantiere. Ci sentiamo presto
sergio60 non  in linea   Rispondi quotando
Vecchio 23-10-14, 02:59 PM   #15
Utente Junior

Registrato dal: Mar 2008
residenza: Torino
Messaggi: 79
cnemo  un newbie...
predefinito

Ciao a tutti,

anch' io sono interessato all'argomento.

Nel caso del Lady Nelson in scala 1/64 i corsi del secondo fasciame quanto dovrebbero essere lunghi e ogni quanto si devono ripetere.

Grazie

cnemo
cnemo non  in linea   Rispondi quotando
