Vecchio 25-01-19, 08:40 PM   #16
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

Passiamo alla prossima busta che contiene il necessario per costruire il gruppo del differenziale centrale

La prima fase ci fa montare le pastiglie sui supporti insieme ai dischi (in acciaio) e al differenziale stesso
Le pastiglie vanno lasciate con un minimo di spazio per consentire ai dischi di girare liberi
[WIP] Radiosistemi Carrara Z9-1548444290835.jpeg
Si passa poi a montare la piastrina superiore con le camme freno complete di tiranti [WIP] Radiosistemi Carrara Z9-1548444525038.jpeg
Si finisce montando la restante tiranteria prima sulla squadretta adatta al nostro servo e poi sul castelletto centrale [WIP] Radiosistemi Carrara Z9-1548445245406.jpeg

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 ora è in linea   Rispondi quotando
Vecchio 25-01-19, 09:19 PM   #17
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

Si parte poi con il sacchetto successivo che come prima cosa ci fa collegare la squadretta del servo dello sterzo al suo tirante (che è stampato in un unico pezzo) io personalmente ho sostituito quella in plastica fornita nel kit con una in metallo che avevo in casa [WIP] Radiosistemi Carrara Z9-1548445888565.jpeg
Si monta poi il sistema di salvaservo [WIP] Radiosistemi Carrara Z9-1548446066972.jpeg
E si installano i tiranti sulla barra ackerman
[WIP] Radiosistemi Carrara Z9-1548446201858.jpeg
E infine si assembla tutto il sistema di sterzo
[WIP] Radiosistemi Carrara Z9-1548446346149.jpeg
Si prende poi il telaio e si montano le Paratie laterali (con 4 viti superiormente e 1 dal basso) insieme ai due supporti dello sterzo in alluminio che però non hanno nessuna sede dove bloccarsi perciò è necessaria una pinza per tenerli fermi [WIP] Radiosistemi Carrara Z9-1548446495219.jpeg
Si prepara poi il trapezio con il puntalino anteriore [WIP] Radiosistemi Carrara Z9-1548446624013.jpeg
Si monta poi la cassa differenziale (con le sospensioni) anteriore tramite 6 viti:4 che fermano la cassa e il paraurti e 2 che fissano la piastrina FR (detta anche B)
[WIP] Radiosistemi Carrara Z9-1548446919838.jpeg
Si fissa poi lo sterzo con il trapezio appena assemblato [WIP] Radiosistemi Carrara Z9-1548447220670.jpeg
Si passa poi a montare il differenziale centrale e il posteriore [WIP] Radiosistemi Carrara Z9-1548447575646.jpeg
Litto97 ora è in linea   Rispondi quotando
Vecchio 25-01-19, 09:41 PM   #18
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

Si montano poi i servo sulla piastra radio (per adesso aspetto a montarli in quanto voglio far vedere la meccanica) [WIP] Radiosistemi Carrara Z9-1548447980236.jpeg
Si avvitano poi i tappi per la ricevente, l'interruttore e la batteria, i primi due due tramite viti e l'ultima con due clip [WIP] Radiosistemi Carrara Z9-1548448455040.jpeg
Si finisce montando il supporto transponder è l'antenna
[WIP] Radiosistemi Carrara Z9-1548448600241.jpeg
È infine si monta il tutto sul telaio [WIP] Radiosistemi Carrara Z9-1548448881657.jpeg
Litto97 ora è in linea   Rispondi quotando
Vecchio 25-01-19, 09:47 PM   #19
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

Si fissa poi il serbatoio [WIP] Radiosistemi Carrara Z9-1548449271669.jpeg
Litto97 ora è in linea   Rispondi quotando
Vecchio 25-01-19, 09:55 PM   #20
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

Le fasi J partono con il montaggio della frizione e della campana ma la tralascio montando il supporto motore che essendo del tipo a sgancio rapido è composto da una parte inferiore e due spalline superiori [WIP] Radiosistemi Carrara Z9-1548449533300.jpeg

E lo si monta sul telaio insieme al supporto dello scarico [WIP] Radiosistemi Carrara Z9-1548449727123.jpeg
Ovviamente aspetto a montare anche il filtro dell'aria e i tubi miscela

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net
Litto97 ora è in linea   Rispondi quotando
Vecchio 25-01-19, 10:22 PM   #21
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

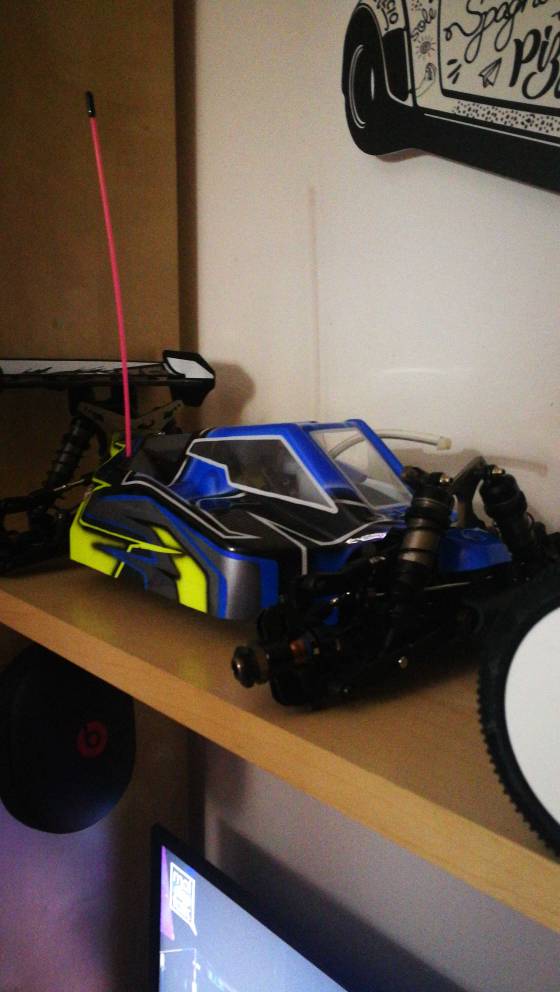

Ultimo sacchetto il montaggio dell'alettone e della carrozzeria [WIP] Radiosistemi Carrara Z9-1548451329176.jpeg

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net
Litto97 ora è in linea   Rispondi quotando
Vecchio 30-01-19, 09:41 PM   #22
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 1,856
Litto97 emana un'aura potente attorno a se!Litto97 emana un'aura potente attorno a se!
predefinito

Eccola finita con il motore e l'elettronica installata [WIP] Radiosistemi Carrara Z9-dsc_0004.jpg

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net
Litto97 ora è in linea   Rispondi quotando
