Vecchio 20-02-21, 03:06 PM   #1
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito [WIP] Hb racing E819rs

Dopo un po' ( neanche troppo poco ) ho deciso di riaprire un'altro wip per non farvi sentire la mia mancanza

Diciamo che questo modello sarà destinato al semicaxxeggio visto che il buggy Sworkz rimane quello da pista per adesso

Di cosa si tratta? Dell'ultimo modello elettrico uscito dalla fabbrica della Hb racing ( ex hobodies per i più anziani)


[WIP] Hb racing E819rs-jpeg_20210220_150610_2509968006677358971.jpg

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 03:11 PM   #2
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Partiamo come al solito con ciò che serve per rendere marciante il modello

-Radio ( trasmittente e ricevente a meno che non abbiate già una radio con possibilità di avere più memorie modello) minimo 2 canali
-esc/regolatore di velocità
-motore
-servo per lo sterzo ( minimo 12kg e meno di 0.10secondi /60gradi)
-gomme
-carrozzeria ( si non è fornito di scatola di una carrozzeria )
-batteria ( visto che parliamo di un 1/8 una 4s)
-caricatore per la batteria
-attrezzi per il montaggio
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 03:14 PM   #3
Utente

L'avatar di F4bry

Registrato dal: Feb 2020
residenza: Barcellona Pozzo di gotto
Messaggi: 429
F4bry è un newbie...
predefinito

Questo modello è tanta roba!per ora l l ho danno in offerta i rivenditori schepis qui in Sicilia.
La Losi mini 1/18 nell angolino non è messa lì a caso immagino
F4bry non è in linea   Rispondi quotando
Vecchio 20-02-21, 03:18 PM   #4
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Quote:
Originariamente inviata da F4bry Visualizza il messaggio
Questo modello è tanta roba!per ora l l ho danno in offerta i rivenditori schepis qui in Sicilia.
La Losi mini 1/18 nell angolino non è messa lì a caso immagino


No è per le giornate piovose Da usare in casa

Tra l’altro da schepis ho preso le piastrine in carbonio per i braccetti ( più che altro il mio spaccino non le aveva )
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 04:04 PM   #5
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Partiamo subito con gli ammo ( ci si sporca una volta e basta così )


[WIP] Hb racing E819rs-img_0191.jpg

Montiamo subito il pacco or inferiore lubrificandolo con un po’ di olio siliconico ( gradazione 400cst per tutti e 4 di scatola) io però uso il grasso per gli or di casa Carisma [WIP] Hb racing E819rs-img_0192.jpg
Chiudiamo con il tappo inferiore senza tirarlo ( lo si farà quando avremo inserito lo stelo )Allegato 1

Prepariamo poi lo stelo montandogli il piattello ( 5 fori x 1,4mm)[WIP] Hb racing E819rs-img_0194.jpg[WIP] Hb racing E819rs-img_0195.jpg

Adesso montiamoli nelle canne e stringiamo il tappo inferiore [WIP] Hb racing E819rs-img_0196.jpg

Montiamo poi parastelo,manina e uniball ( corto davanti lungo dietro )[WIP] Hb racing E819rs-img_0197.jpg
Visto che tra un po’ ci si sporca per bene prepariamo subito la ghiera del precarico inserendo l’or

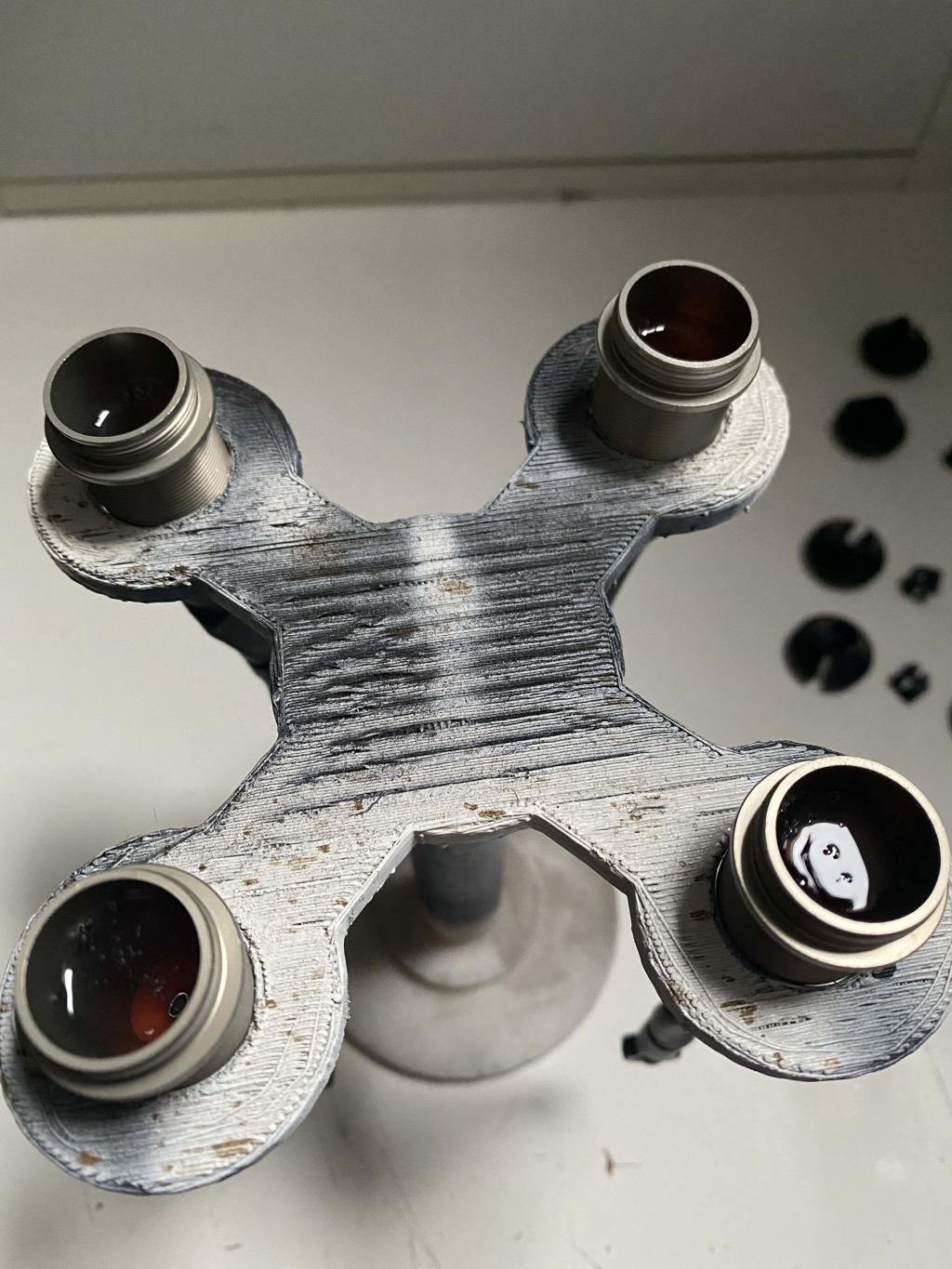

Cominciamo poi a riempirli di olio e spurgarli [WIP] Hb racing E819rs-img_0198.jpg
Dite quello che volete sul supporto ma è il primo esperimento di stampa 3d che ho fatto è per adesso funziona ancora perfettamente

Finito di spurgarli e riempirli si chiudono con il tappo superiore e si monta la molla (oro davanti e blu dietro )

Niente foto perché,come sempre, mi sono sporcato di olio
Icone allegate
[WIP] Hb racing E819rs-img_0193.jpg
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 04:53 PM   #6
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Sacchetto B

Differenziali

Partiamo montando il cuscinetto,il bicchierino,l’or e la spina nella cassa chiudendo poi il foro per far passare il pin con un grano ( deve essere a filo della cassa )[WIP] Hb racing E819rs-img_0200.jpg
Montiamo poi il planetario [WIP] Hb racing E819rs-img_0201.jpg

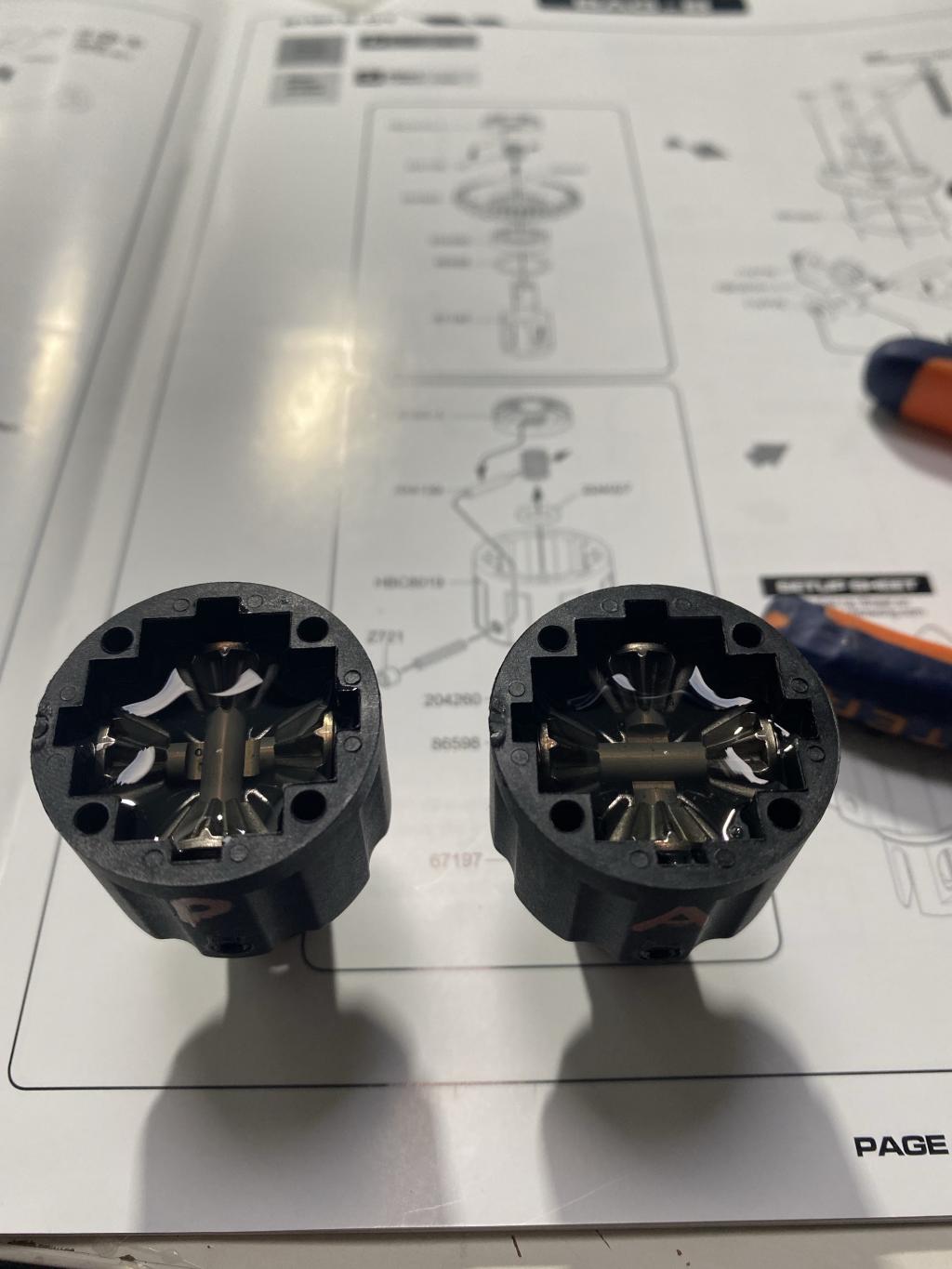

Prepariamo le crociere con i satelliti ti e un rasamento per ogni ruota dentata [WIP] Hb racing E819rs-img_0202.jpg

Inseriamoli poi nella cassa facendo combaciare gli scassi sugli alberini e riempiamoli di olio ( 7000 ant. e 2000post.) fino a circa 1mm sopra la crociera [WIP] Hb racing E819rs-img_0203.jpg
Prepariamo le corone coniche con l’or,il cuscinetto,il bicchierino,la spina e il planetario
[WIP] Hb racing E819rs-img_0204.jpg

Infine posizioniamo le corone sulla cassa stringendo poi il tutto con 4 viti m3x15 ( a croce sempre controllando che il tutto giri dritto )
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 05:00 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Il manuale ci fa montare poi a parte il differenziale centrale ma è uguale agli altri 2 solo con olio da 4000
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 05:31 PM   #8
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Sacchetto C
[WIP] Hb racing E819rs-img_0205.jpg

Come diceva puffo brontolone:
IO ODIO I TIRANTI

Eccoli finiti ( e con le dita più doloranti)[WIP] Hb racing E819rs-img_0206.jpg
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 05:45 PM   #9
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Sacchetto D

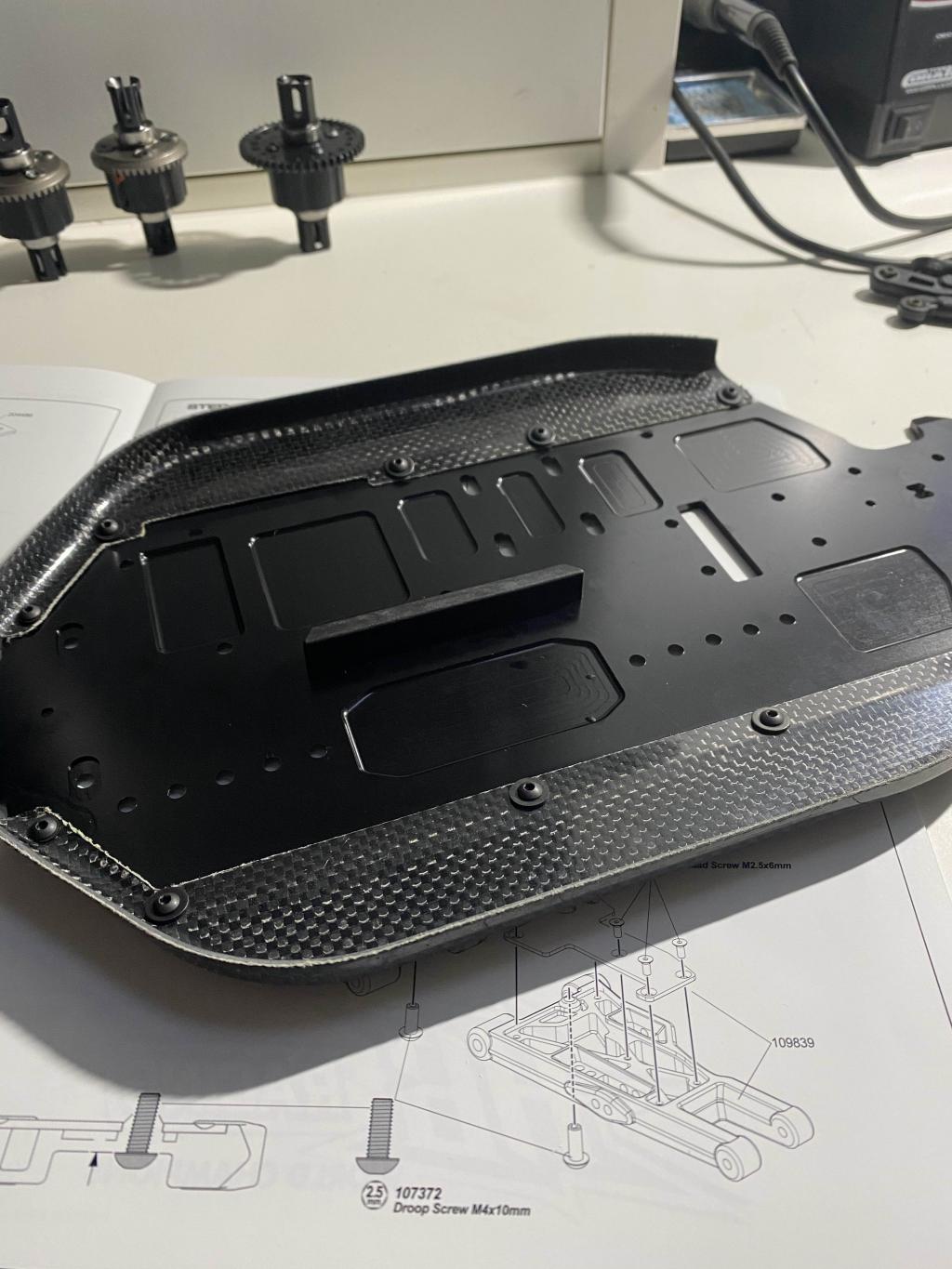

Istallazione sul telaio del primo fermalipo e delle paratie laterali
Per le viti delle paratie usate il frenafiletti perché si avvitano sul telaio perciò potete perderle
( io sono un pochino tamarro e ho messo su quelle della ruddog in carbonio )[WIP] Hb racing E819rs-img_0207.jpg
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 05:46 PM   #10
Utente

L'avatar di Maldo

Registrato dal: Dec 2017
Messaggi: 169
Maldo inizia ad ingranare.
predefinito

Modello interessantissimo Litto, seguo con grande piacere e spero che deciderai invece di portarla in pista. I ragazzi che conosco io danno più veloce questa rispetto alla Swokz e sarei curioso di sapere se è davvero così.

Inviato con il mio MI 8 - Scarica l‘app del Forum di Modellismo.net
Maldo non è in linea   Rispondi quotando
Vecchio 20-02-21, 05:47 PM   #11
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Diciamo che sarà dedicata al caxxeggio più che altro ma ho già esperienza con hotbodies ( con le d815 e la prima e817) e devo dire che già all’epoca filavano mica male
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 05:57 PM   #12
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Bag E
Castello centrale e istallazione sul telaio

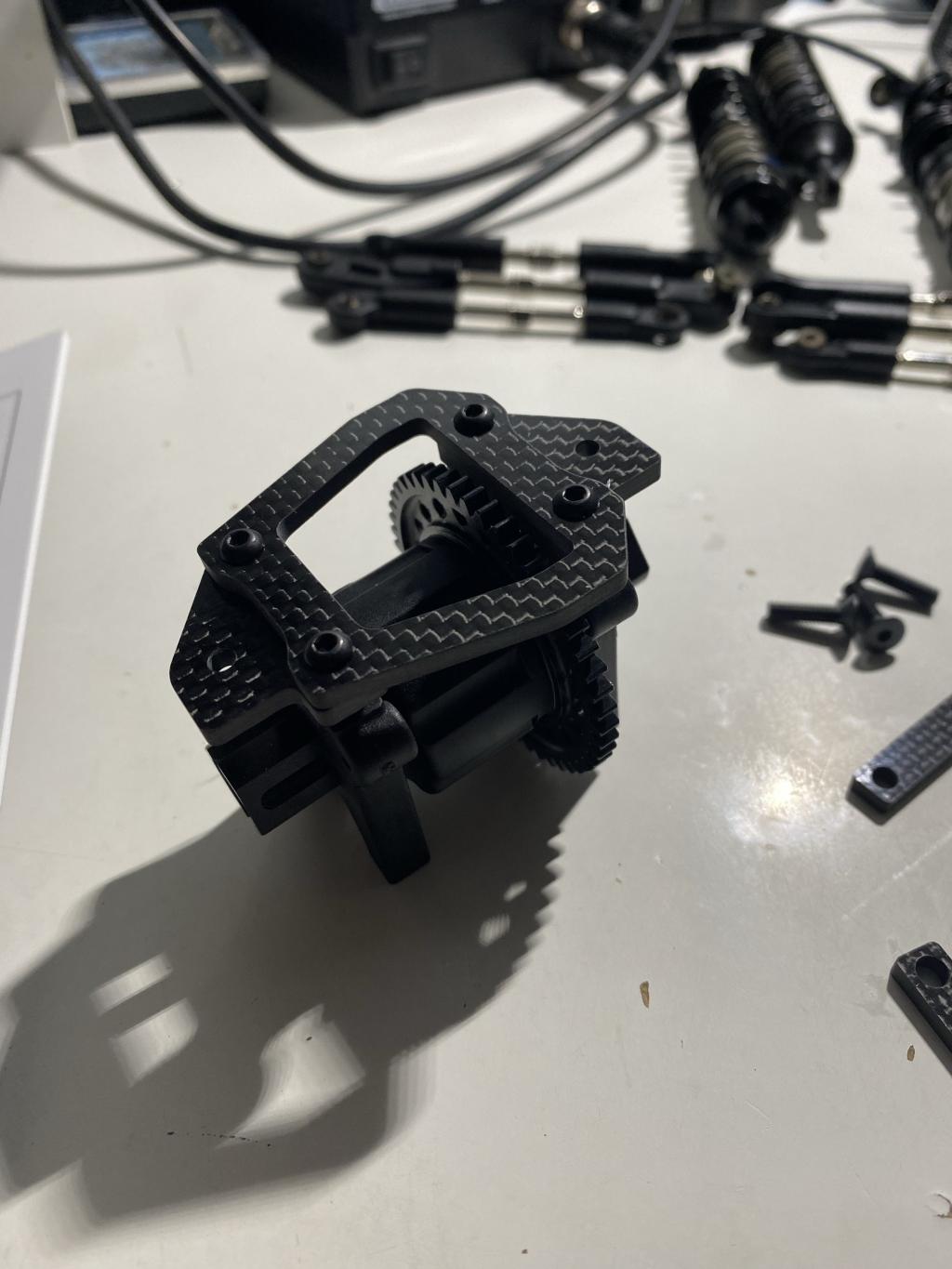

Prendiamo il differenziale centrale e posizioniamolo sopra le due spalline a sgancio rapido e chiudiamo tutto con le piastre di fissaggio degli irrigidimenti e la piastra superiore in carbonio ( capite il tamarro con i parapolvere....)[WIP] Hb racing E819rs-img_0208.jpg

Fatto ciò fissiamo al telaio il tutto frapponendo due spessori tra il castello e il telaio ( indovinate di cosa sono fatti gli spessori....esatto carbonio pure quelli )[WIP] Hb racing E819rs-img_0209.jpg
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 06:40 PM   #13
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Prima fase del sacchetto F che è il gruppo anteriore

Montaggio delle piastre di irrigidimento sui braccetti con le viti del droop

Ho cambiato le piastre con quelle della bliss rc by schepis ( indovinate il materiale )[WIP] Hb racing E819rs-img_0210.jpg

Prepariamo poi la barra antirollio da 2,4mm
[WIP] Hb racing E819rs-img_0211.jpg

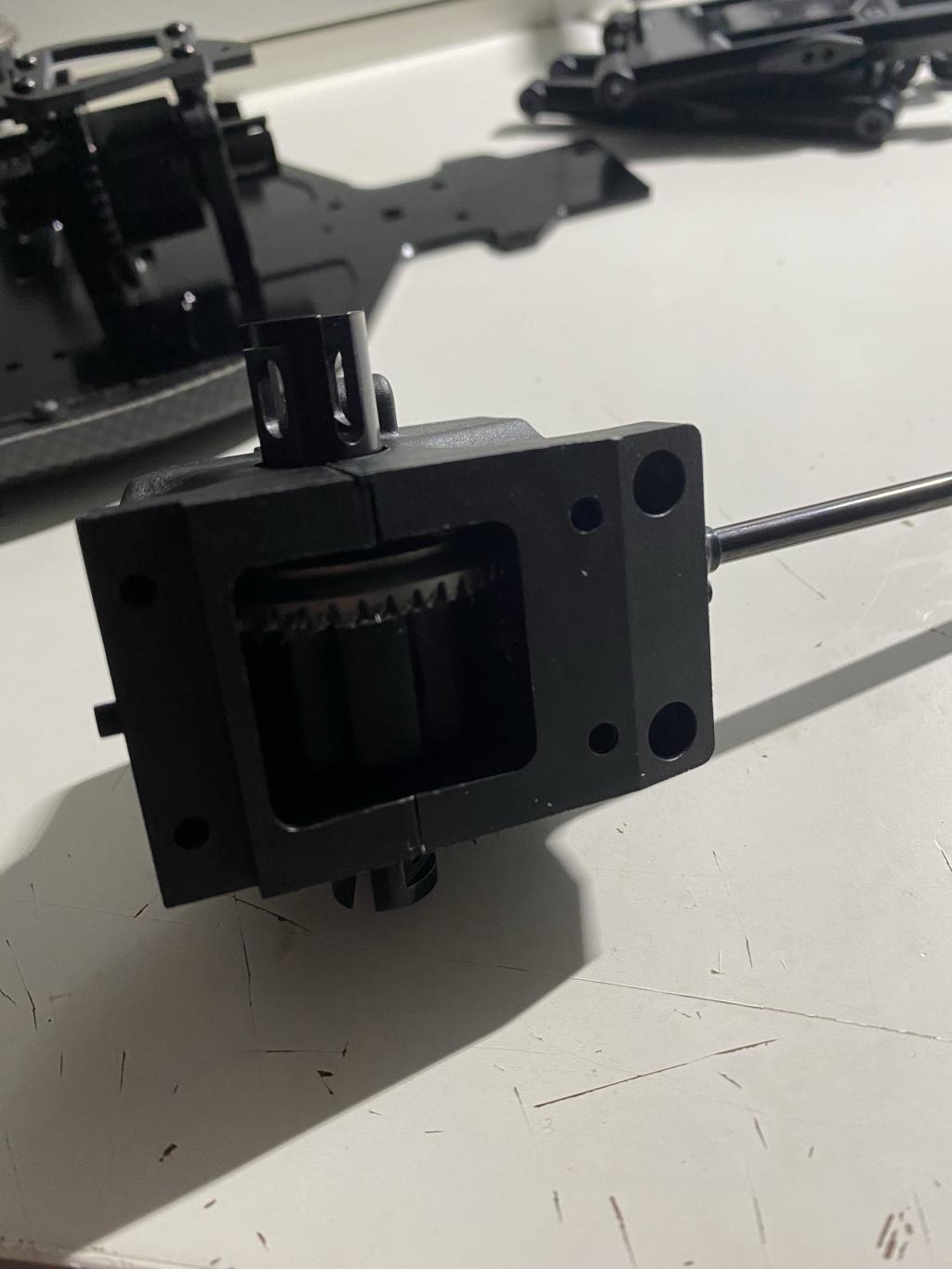

Preparate poi la cassa differenziale con il pignone conico che qui fa anche da bicchierino stando attenti a:

Le dita quando si mette la clip che ferma il pignone che si rischia di bucarsene qualcuno

Al parapolvere del semiasse a non romperlo

Al lato del semiasse da inserire nel bicchierino che è quello più piccolo ( entra solo un lato )[WIP] Hb racing E819rs-img_0212.jpg[WIP] Hb racing E819rs-img_0213.jpg

Chiudiamo poi il differenziale nella cassa[WIP] Hb racing E819rs-img_0214.jpg

Fissiamo poi la torretta anteriore con il supporto carrozzeria [WIP] Hb racing E819rs-img_0215.jpg

Adesso si montano i braccetti al modello tramite 2 piastrine e delle viti a collettò fermate da 2 dadi m3 e due grani sulla piastra B giusto perché altrimenti il perno si smonta[WIP] Hb racing E819rs-img_0216.jpg

Fissiamo poi il tutto al telaio insieme alla barra di torsione [WIP] Hb racing E819rs-img_0217.jpg
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 09:39 PM   #14
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Andiamo avanti assemblando C è fuselli

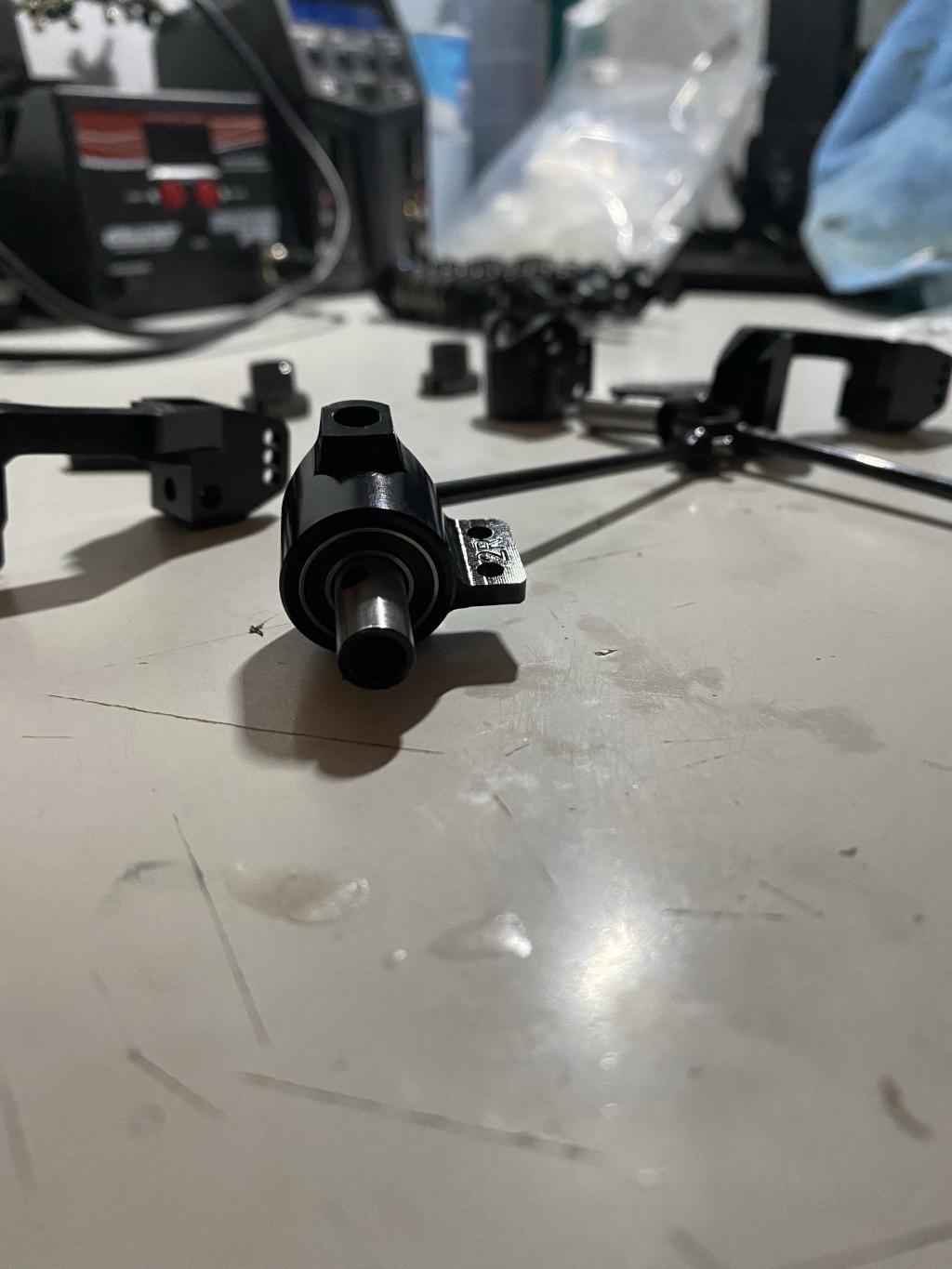

Partiamo montando i semiassi, del tipo universal, al fusello installando anche il trascinatore tramite una spina e un grano ( non mettete troppo frenafiletti sul grano che poi non viene più via e anche se lo doveste perdere la ruota rimarrebbe attaccata[WIP] Hb racing E819rs-img_0219.jpg

[WIP] Hb racing E819rs-img_0220.jpg
Montiamo i braccetti dei fuselli
[WIP] Hb racing E819rs-img_0221.jpg

Fissiamo poi le C tramite 2 pin e due grani m4 ( qui mettetene di frenafiletti invece ) [WIP] Hb racing E819rs-img_0222.jpg

E il tutto ai bracci tramite una vite fermata da un dado è 2 grani ( hanno paura di perdere qualcosa per strada?)[WIP] Hb racing E819rs-img_0224.jpg

Finiamo poi la busta fissando la barra ai braccetti tramite 2 perni [WIP] Hb racing E819rs-img_0225.jpg

I supporti ammo anteriori [WIP] Hb racing E819rs-img_0226.jpg

E infine i tiranti superiori [WIP] Hb racing E819rs-img_0227.jpg
Finito il gruppo anteriore si passa allo sterzo
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-02-21, 10:06 PM   #15
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,018
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Busta G

Ci fa montare subito la colonnina salvaservo e vi do istantaneamente un consiglio: mettete dell’olio sulle filettature perché la molla nuova è dura come il cemento tanto che ho rovinato la ghiera del L salvaservo per montarla ( e col cavolo che la smonto adesso rischio di morire per colpa del dado che parte via) tanto alla fine c’è la vite che ferma il tutto [WIP] Hb racing E819rs-img_0228.jpg
Fissiamo poi le colonnine alla barra Ackerman [WIP] Hb racing E819rs-img_0229.jpg

E infine montiamo lo sterzo sul modello [WIP] Hb racing E819rs-img_0230.jpg

Finito lo sterzo prepariamo e montiamo il trapezio con il tirante di irrigidimento anteriore[WIP] Hb racing E819rs-img_0231.jpg

Finiamo poi con installare i tiranti dello sterzo [WIP] Hb racing E819rs-img_0232.jpg
Litto97 ora è in linea   Rispondi quotando
