Ok! Ragazzi continuiamo con lo step 3

Le sospensioni posteriori.

Come sempre, prima di iniziare, raggruppiamo tutto il necessario
[wip] Tamiya Hot Shot Legend Return-img_20191130_183058.jpg
Cominciamo col fissare, tramite la propria vite, i fuselli sui bracci delle sospensioni
[wip] Tamiya Hot Shot Legend Return-img_20191130_183353.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_183444.jpg
Montiamo gli uniball dei tiranti della barra stabilizzatrice posteriore
[wip] Tamiya Hot Shot Legend Return-img_20191130_183510.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_183630.jpg
Inseriamo all’interno dei fusi, nei propri alloggiamenti, i cuscinetti
[wip] Tamiya Hot Shot Legend Return-img_20191130_183720.jpg
Due sul davanti
[wip] Tamiya Hot Shot Legend Return-img_20191130_183746.jpg
E due sul retro
[wip] Tamiya Hot Shot Legend Return-img_20191130_183831.jpg
Anche questi cuscinetti sostituiscono le boccole di plastica del kit.
Ora inseriamo i bicchierini per le ruote
[wip] Tamiya Hot Shot Legend Return-img_20191130_183912.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_183949.jpg

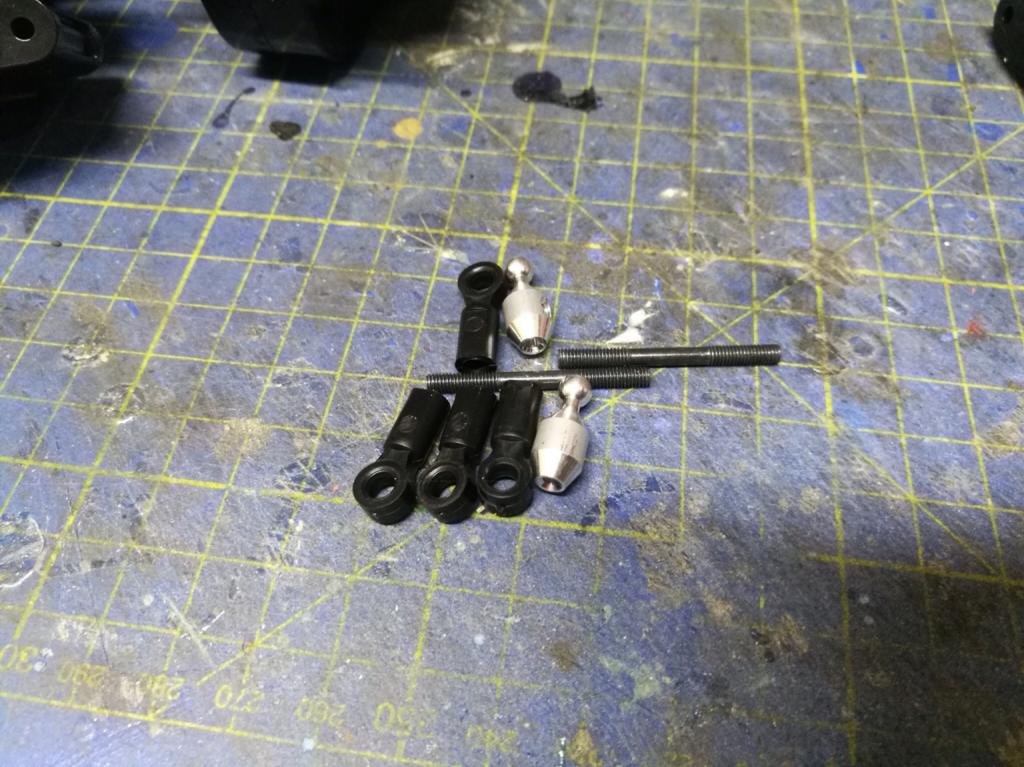

A questo punto mettiamo da parte le sospensioni e procuramoci il necessario per comporre i tiranti della barra
[wip] Tamiya Hot Shot Legend Return-img_20191130_184010.jpg

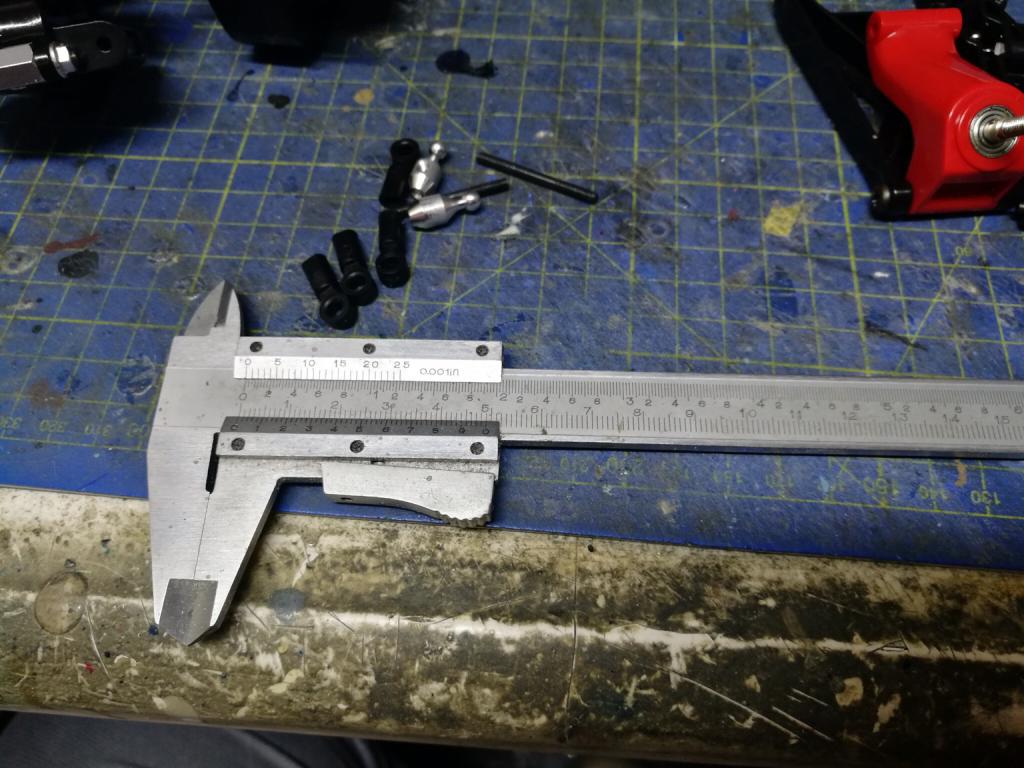

Tiriamo fuori un buon vecchio calibro decimale e componiamo i tiranti
[wip] Tamiya Hot Shot Legend Return-img_20191130_184036.jpg
Le istruzioni indicano 18mm
[wip] Tamiya Hot Shot Legend Return-img_20191130_184400.jpg
Usiamo una pezzuola per trattenere con la pinzetta la barretta filettata del tirante ed avvitiamo i porta uniball da entranbe le parti
[wip] Tamiya Hot Shot Legend Return-img_20191130_184240.jpg

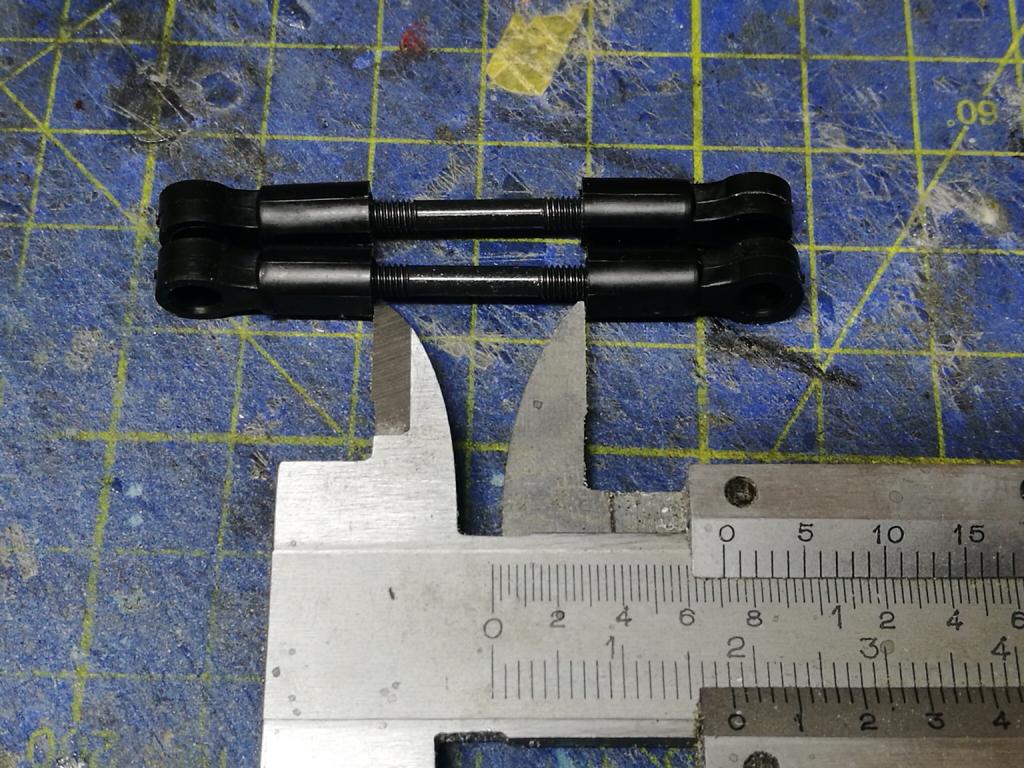

E li portiamo alla misura indicata; 18mm
[wip] Tamiya Hot Shot Legend Return-img_20191130_184349.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_184634.jpg
Ora inseriamo nei porta uniball, i supporti della barra di torsione posteriore
[wip] Tamiya Hot Shot Legend Return-img_20191130_184841.jpg
Quindi inseriamo l’altro capo agli uniball sui braccetti
[wip] Tamiya Hot Shot Legend Return-img_20191130_184944.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_185106.jpg
Continua...


Stay tuned
__________________
STAY TUNED
Rob72 ora è in linea   Rispondi quotando
Vecchio 04-12-19, 12:50 AM   #23
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,424
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Bene è il turno dei braccetti superiori
[wip] Tamiya Hot Shot Legend Return-img_20191130_185635.jpg
Inseriamo per prima i due supporti negli appositi alloggi, serviranno più avanti
[wip] Tamiya Hot Shot Legend Return-img_20191130_185947.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190004.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190028.jpg

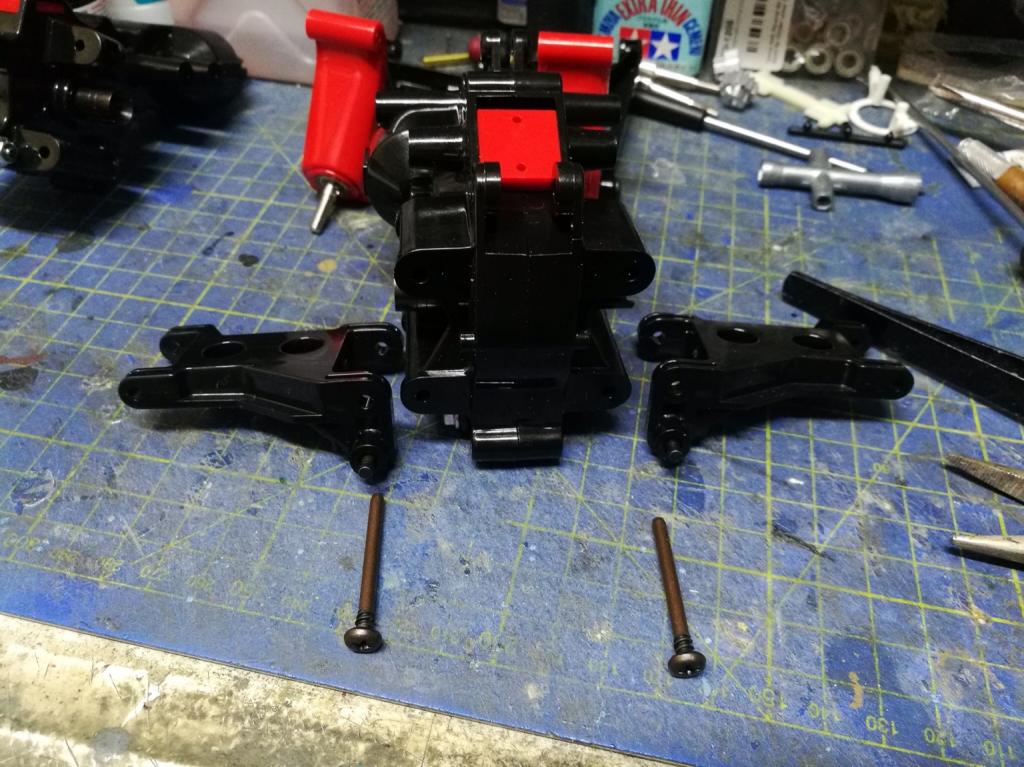

Quindi montiamo i braccetti direttamente sul gearbox con i due perni appositi
[wip] Tamiya Hot Shot Legend Return-img_20191130_190136.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190224.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190306.jpg
Ora recuperiamo gli altri perni e soprattutto i due semiassi di trasmissione
[wip] Tamiya Hot Shot Legend Return-img_20191130_190601.jpg
Ed iniziamo il montaggio dei braccetti inferiori.
Avviciniamo il braccetto al gearbox e lo fermiamo con il perno inferiore
[wip] Tamiya Hot Shot Legend Return-img_20191130_190717.jpg
Tenendo alzato il braccetto superiore, inseriamo nei bicchierini il semiasse
[wip] Tamiya Hot Shot Legend Return-img_20191130_190741.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190747.jpg

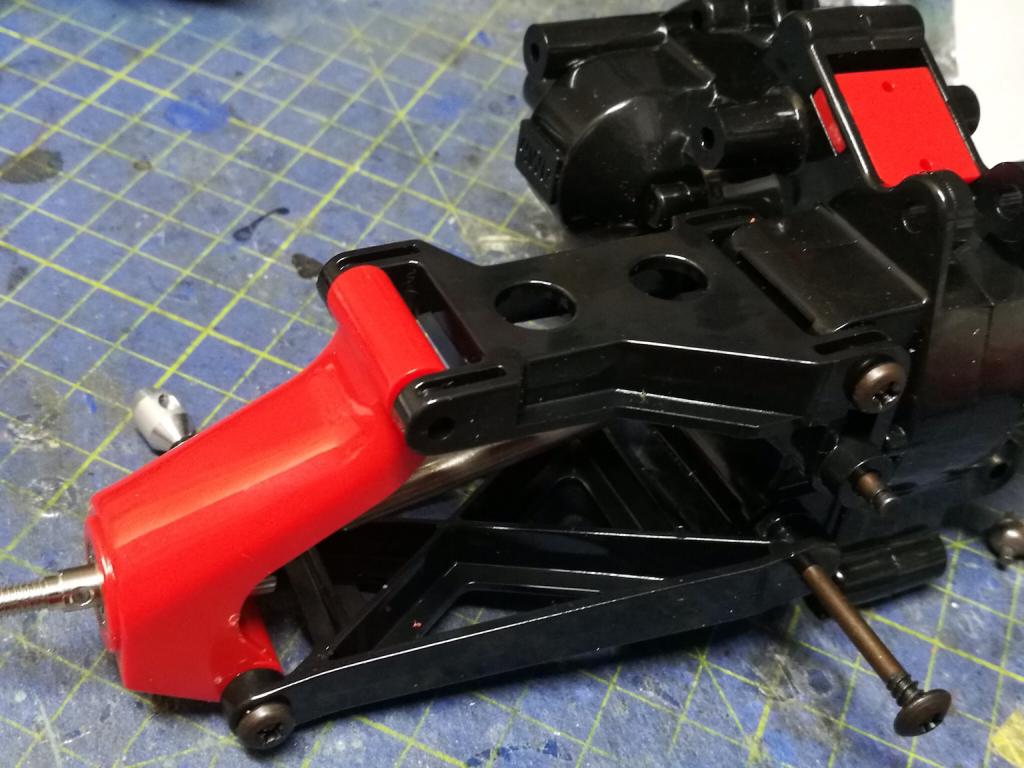

Abbassiamo ora il braccetto superiore e lo blocchiamo con il suo perno sulla parte superiore del fusello
[wip] Tamiya Hot Shot Legend Return-img_20191130_190810.jpg

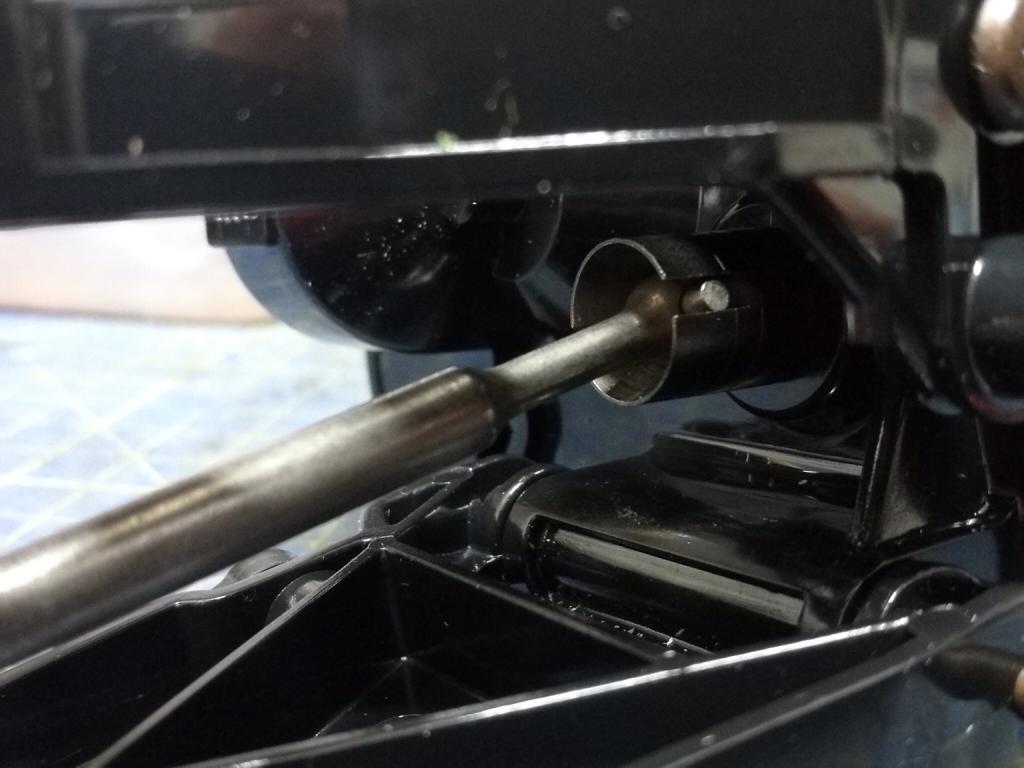

Il nostro semiasse rimarra incastrato dentro
[wip] Tamiya Hot Shot Legend Return-img_20191130_190818.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190832.jpg

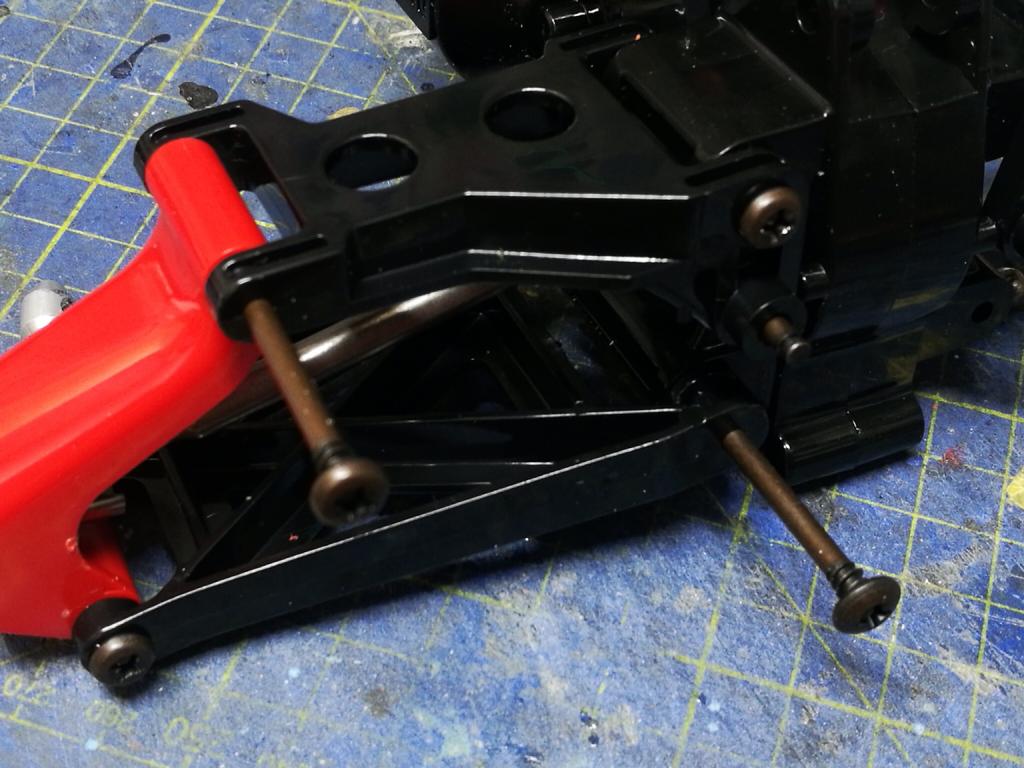

In fine avvitiamo i due perni
[wip] Tamiya Hot Shot Legend Return-img_20191130_190911.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_190856.jpg
Proviamo il movimento
[wip] Tamiya Hot Shot Legend Return-img_20191130_191019.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_191023.jpg
Stessa operazione per l’altro lato
[wip] Tamiya Hot Shot Legend Return-img_20191130_191059.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_191125.jpg
La sospensione posteriore ora è completa
[wip] Tamiya Hot Shot Legend Return-img_20191130_191224.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_191251.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191130_191307.jpg

E ricordiamoci di far girare i bicchierini, per vedere se i semiassi fanno il loro dovere qualsiasi sia la posizione dei braccetti.
Per adesso e tutto, alla prossima



Stay tuned
__________________
STAY TUNED
Rob72 ora è in linea   Rispondi quotando
Vecchio 06-12-19, 09:31 PM   #24
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,424
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Salve a tutti oggi un piccolo aggiornamento riguardo lo step3

Andiamo a montare la leva di rinvio dell’ammortizzatore posteriore

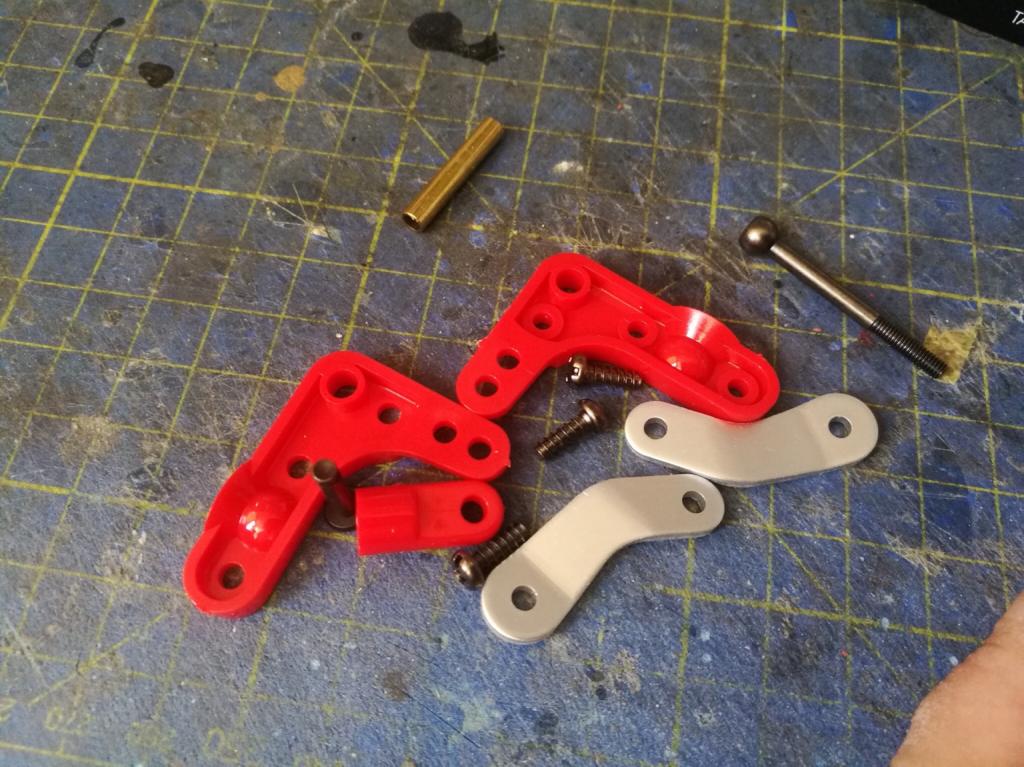

Quindi recuperiamo il necessario
[wip] Tamiya Hot Shot Legend Return-img_20191201_133214.jpg
Per cominciale avvitiamo il supporto sull’asta con l’uniball
[wip] Tamiya Hot Shot Legend Return-img_20191201_133300.jpg

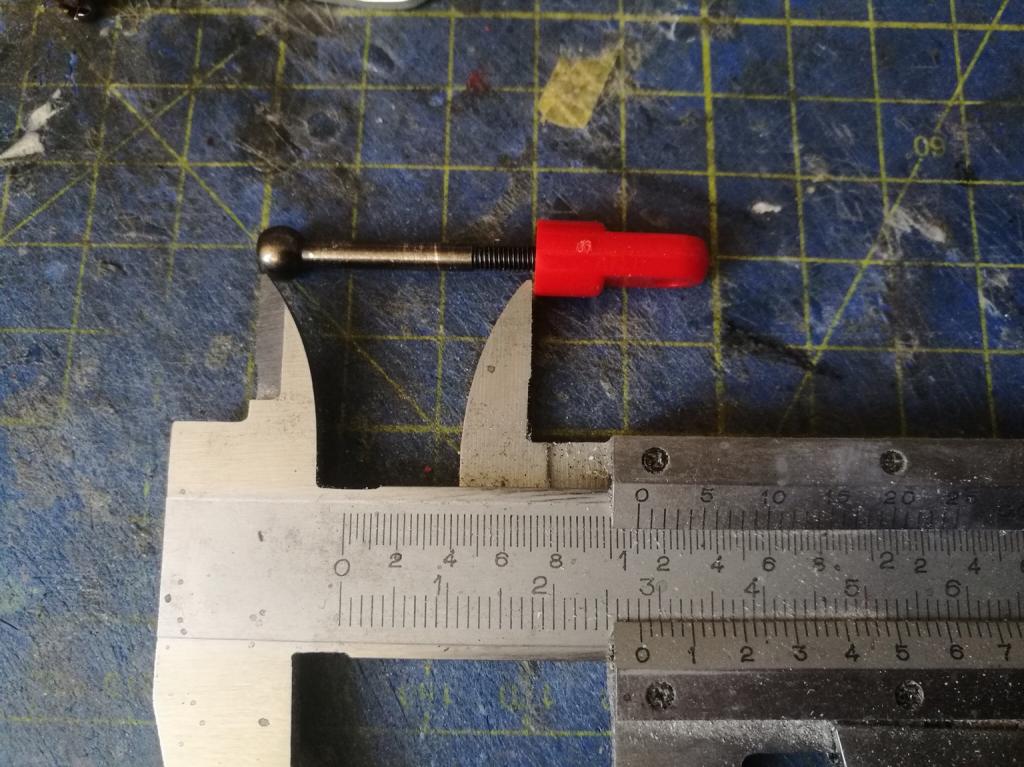

Fino a portarlo a 28mm
[wip] Tamiya Hot Shot Legend Return-img_20191201_133531.jpg
Ora posizioniamo stando attenti all’orientamento le due leve
[wip] Tamiya Hot Shot Legend Return-img_20191201_133650.jpg
Le inseriamo nel loro perno
Clicca sull'immagine per ingrandirla

Nome:   IMG_20191201_133531.jpg
Visite: 26
Dimensione:   123.2 KB
ID: 345092
E dopo aver messo anche il distanziale in plastica fermiamo tutto con un fermaglio
[wip] Tamiya Hot Shot Legend Return-img_20191201_133824.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_133857.jpg

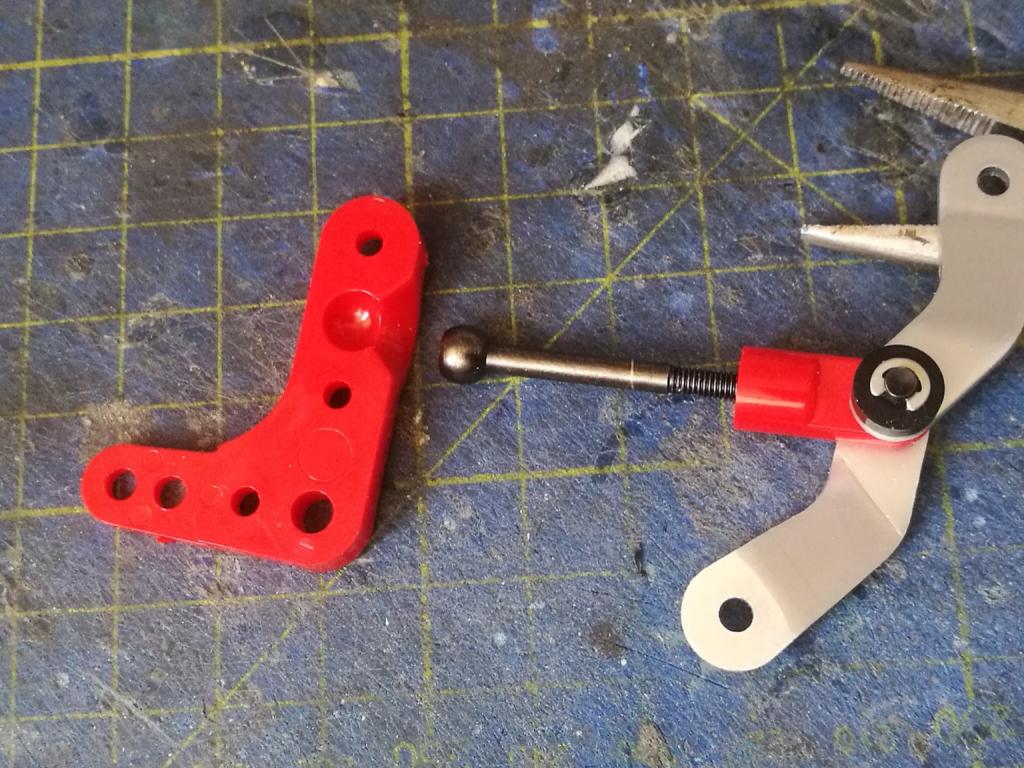

Ora inseriamo l’uniball nella sua sede sulla squadretta forata
[wip] Tamiya Hot Shot Legend Return-img_20191201_133922.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_133931.jpg

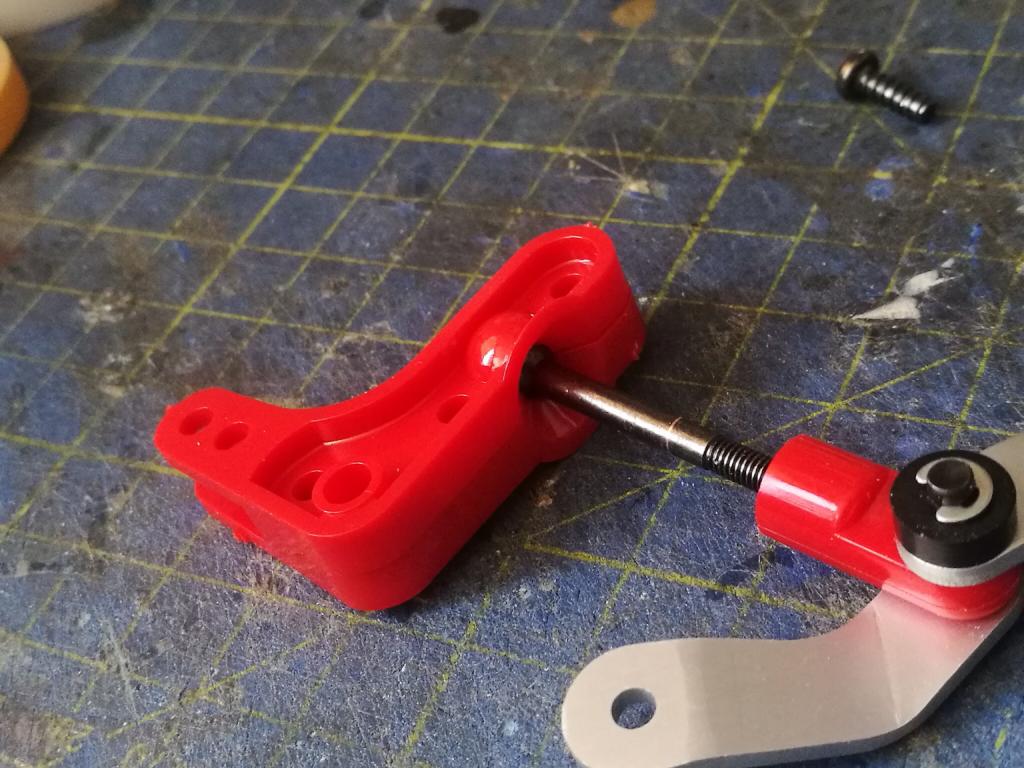

quindi blocchiamola con l’altra squadretta avvitandola sulla prima con le apposite viti
[wip] Tamiya Hot Shot Legend Return-img_20191201_133939.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_133951.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_134057.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_134400.jpg
Non fate caso al tubicino perchè è sbagliato; quello e il tubicino del supporto motore quindi non va li.
Li ci va un altro tubicino.


Stay tuned
Icone allegate
[wip] Tamiya Hot Shot Legend Return-img_20191201_133816.jpg
__________________
STAY TUNED
Rob72 ora è in linea   Rispondi quotando
Vecchio 06-12-19, 09:37 PM   #25
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,424
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Adesso recuperiamo anche la barra stabilizzatrice posteriore con supporti e viti
[wip] Tamiya Hot Shot Legend Return-img_20191201_135115.jpg

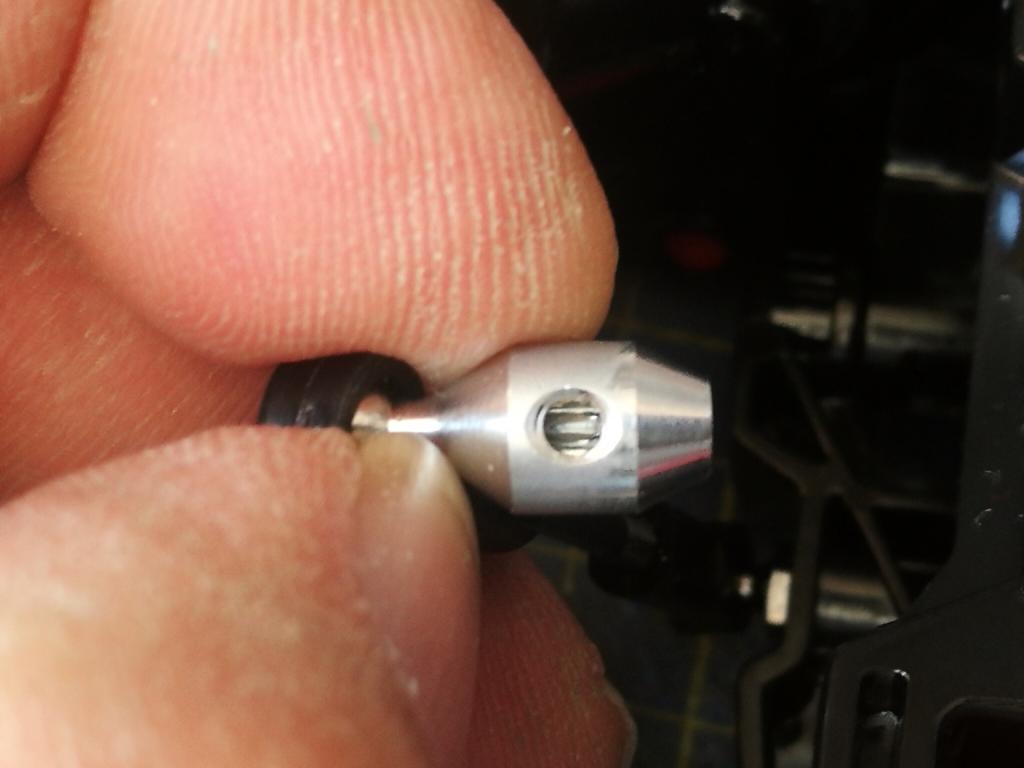

Inseriamo i grani dentro i supporti barra uniball
[wip] Tamiya Hot Shot Legend Return-img_20191201_135419.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_135458.jpg
Inseriamo la barra dentro isupporti e, ovviamente la fermiamo avvitando i grani
[wip] Tamiya Hot Shot Legend Return-img_20191201_135552.jpg

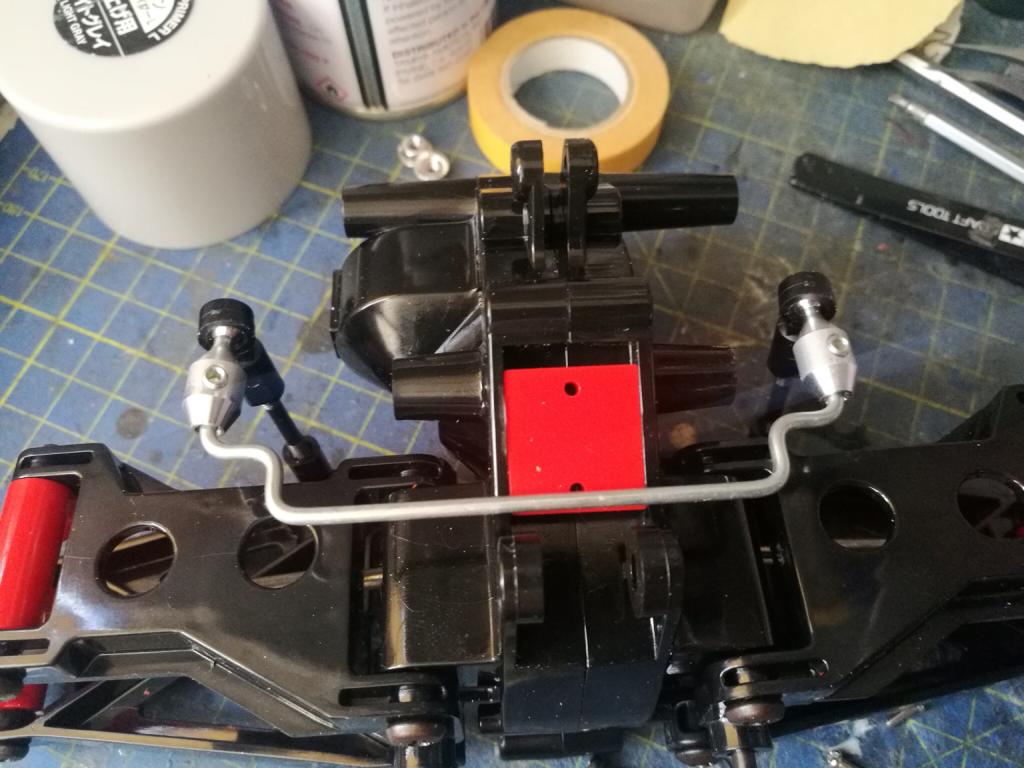

[wip] Tamiya Hot Shot Legend Return-img_20191201_135740.jpg
Ora recuperiamo il supporto centrale in plastica della barra
[wip] Tamiya Hot Shot Legend Return-img_20191201_135753_1.jpg
Con il quale andremo a bloccare, montandolo sulla gearbox, la barra stabilizzatrice
[wip] Tamiya Hot Shot Legend Return-img_20191201_135816.jpg
Lavoro completato
[wip] Tamiya Hot Shot Legend Return-img_20191201_140345.jpg


Stay tuned
__________________
STAY TUNED
Rob72 ora è in linea   Rispondi quotando
Vecchio 06-12-19, 09:44 PM   #26
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,424
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Andiamo ora ad installare la leva di rinvio della mono sospensione posteriore.
Inseriamo langolo della squadretta tra i due supporti della gearbox

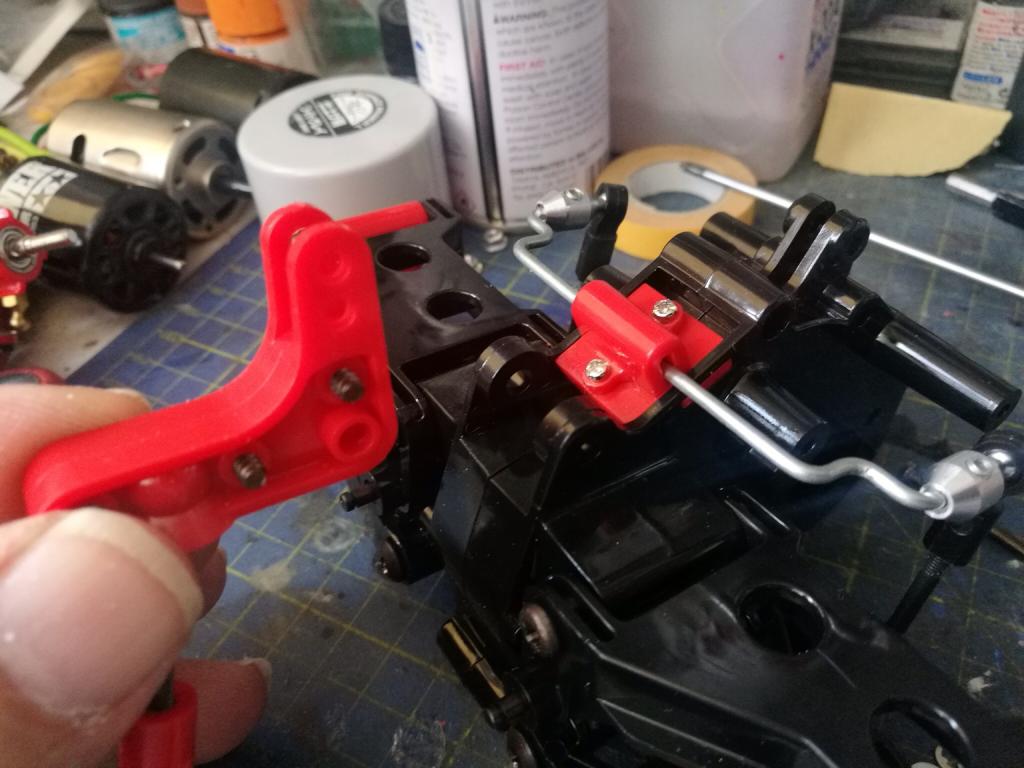

[wip] Tamiya Hot Shot Legend Return-img_20191201_140404.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_140410.jpg
Innanzitutto inseriamo nel foro il tubicino per fermare la squadretta temporaneamente
[wip] Tamiya Hot Shot Legend Return-img_20191201_140422.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_140437.jpg
(Ho utilizzato quello di prima perchè non ho trovato il maledetto che va li, dentro le buste. Ma so che c’è)
Una volta fermata inseriamo il perno facendolo passare all’interno del tubicino per poi strinerlo dall’altra parte con un dado flangiato
[wip] Tamiya Hot Shot Legend Return-img_20191201_140512.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_140650.jpg
Ora passiamo alle due leve
[wip] Tamiya Hot Shot Legend Return-img_20191201_140738.jpg

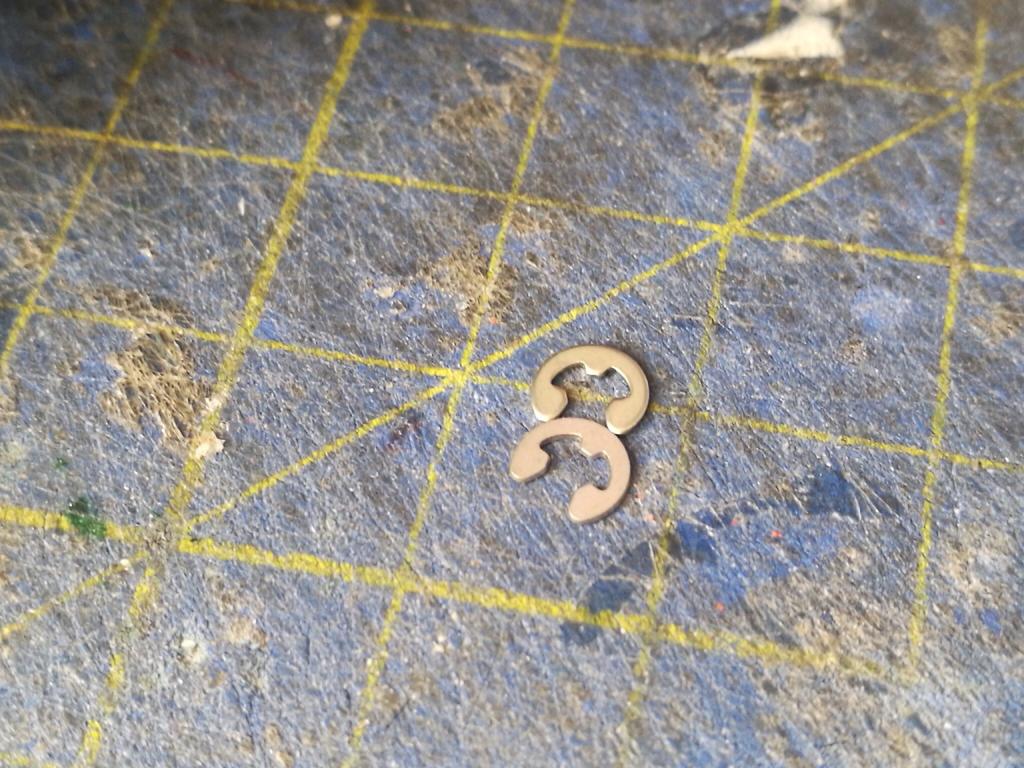

Vanno inserite sui perni che spuntano dai braccetti e fermate con due fermagli
[wip] Tamiya Hot Shot Legend Return-img_20191201_140802.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_140821.jpg
[wip] Tamiya Hot Shot Legend Return-img_20191201_141147.jpg

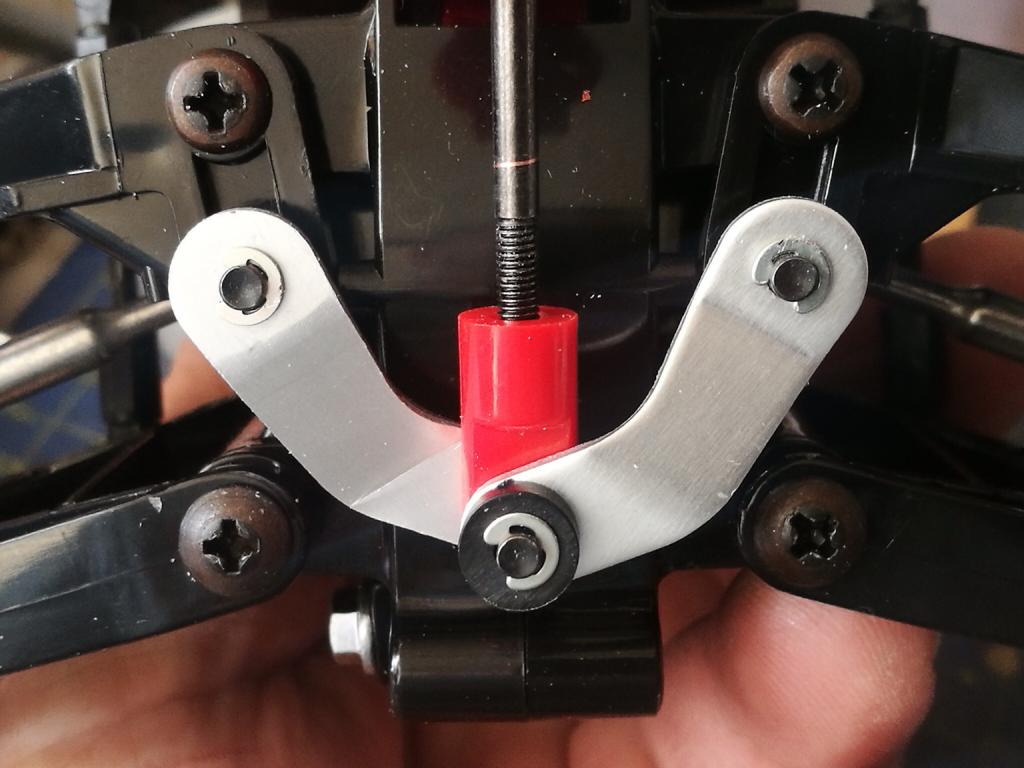

Leva di rinvio installata
[wip] Tamiya Hot Shot Legend Return-img_20191201_141203.jpg
Sospenzioni per il momento completate.
Per adesso e tutto, alla prossima


Stay tuned
__________________
STAY TUNED
Rob72 ora è in linea   Rispondi quotando
Vecchio 09-12-19, 12:33 PM   #27
Utente

Registrato dal: Aug 2013
residenza: Chivasso (TO)
Messaggi: 804
madqwerty emana un'aura potente attorno a se!madqwerty emana un'aura potente attorno a se!madqwerty emana un'aura potente attorno a se!
predefinito

sempre più convinto che questo modello sia stato concepito in una fase molto psichedelica della vita del suo progettista
è cmq un piacere seguire il tuo WIP, più dettagliato del manuale istruzioni
se ho ben capito, la sospensione posteriore lavora "in modo comune" sull'ammortizzatore, e "in modo differenziale" sulla barra di torsione ?
madqwerty non è in linea   Rispondi quotando
Vecchio 09-12-19, 02:16 PM   #28
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 5,745
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Tra questo e il mio avante non so cosa sia più complicato


X mad da come lo vedo io sugli ammo vai a lavorare solo quando entrambe le ruote si comprimono mentre si lavora solo sulla barra se solo una delle due lavora

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 non è in linea   Rispondi quotando
Vecchio 09-12-19, 02:40 PM   #29
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,424
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da madqwerty Visualizza il messaggio
sempre più convinto che questo modello sia stato concepito in una fase molto psichedelica della vita del suo progettista
è cmq un piacere seguire il tuo WIP, più dettagliato del manuale istruzioni
se ho ben capito, la sospensione posteriore lavora "in modo comune" sull'ammortizzatore, e "in modo differenziale" sulla barra di torsione ?
Non so se ho capito bene la tua teoria ma l'ammo, si comprime sia quando sale il lato destro sia quello sinistro indipendentemente. La barra lavora allo stesso modo di una barra su sospensione ad ammortizzatori indipendenti.

Stay tuned
__________________
STAY TUNED

Ultima modifica di Rob72; 09-12-19 a 02:46 PM
Rob72 ora è in linea   Rispondi quotando
Vecchio 09-12-19, 02:42 PM   #30
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,424
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da Litto97 Visualizza il messaggio
Tra questo e il mio avante non so cosa sia più complicato


X mad da come lo vedo io sugli ammo vai a lavorare solo quando entrambe le ruote si comprimono mentre si lavora solo sulla barra se solo una delle due lavora

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
No no!! L'ammo si comprime anche se lavora anche solo un lato della sospensione.

Stay tuned
__________________
STAY TUNED
Rob72 ora è in linea   Rispondi quotando
Rispondi

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code è attivo
Le smilie sono attive
Il codice IMG è attivo
il codice HTML è disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato


Discussioni simili
Discussione Ha iniziato questa discussione Forum Risposte Ultimo messaggio
Tamiya Thunder Shot mastino Automodelli elettrici vintage 2 27-09-17 01:43 PM
Tamiya Thunder Shot veloce Automodelli elettrici vintage 0 21-04-14 01:31 PM
Tamiya Thunder Shot veloce La piazzetta del modellismo 4 21-04-14 01:28 PM
Sono alla ricerca di alcune info su una Tamiya shuper shot...particolare kassym Automodelli elettrici vintage 4 02-11-12 12:56 AM
Hot shot tamiya andreap Automodelli elettrici 0 20-12-07 03:12 PM


Tutti gli orari sono GMT +2. Attualmente sono le 05:44 PM.


Chi Siamo | Pubblicità | Scambio banner | Disclaimer | Regolamento | P.IVA 00319251203
Disponibile su App Store Disponibile su Google Play
