predefinito IperScorcher

A distanza di quattro anni abbondanti riprendo in mano questo thread per ricaricare le foto scomparse.
Non ricordo perchè, era nato come 3D di sole immagini, a raffica, senza commenti ne spiegazioni dei cosa stessi facendo.
I commenti degli altri utenti fatti all'epoca della prima stesura risulteranno pertanto "fuori sincro" rispetto a quello che intendo fare ora.
Amen, il bello della rete che doveva essere eterna e dura meno della pellicola di un vecchio super8.

Iperscorcher nasce come modelcopiata di altre realizzazioni viste su altri forum. In particolare quelle di tHeo su scalers&crawlers che mi sono state di spunto in parecchie cose. Il senso è quello di ottenere un modello in grado di accogliere la carrozzerie in ABS del SAND SCORCHER di Tamiya senza costare quanto un sand scorcher. Di solito vengono affettuosamente chiamati "gli scorcher dei poveri", o "poor man scorcher". Le realizzazioni originali prevedono l'utilizzo di telai 1/10 EP 2wd di fortuna, mezzi in disuso, rottami recuperati qua e là. tHeo partiva da una scatola nuova di un DT02 base come la Tamiya DT02 Holiday Buggy mentre io allora ho preferito partire da una versione più sofisticata dello stesso telaio ma già completa di cuscinetti, ammortizzatori ad olio e braccetti regolabili, la SAND VIPER.



ecco l'origine del nome Iperscorcher; perde la V di vIPER e gli si attacca lo SCORCHER del sand.

Insieme alla scatola del modello servono anche quattro serie di braccetti derivati dai telai DF02 codice tamiya 51077. Perchè quattro kit? perchè Tamiya accoppia un anteriore con un posteriore, ci servono quattro braccetti corti uguali e ci troveremo con quattro braccetti lunghi inutilizzati. Ovviamente direi che anche un kit carrozzeria SS è da mettere nel carrello.





Questa in immagine la differenza tra l'anteriore del DT02 e quello del DF02



Stessa cosa al posteriore, dova il solito braccetto anteriore del DF02 prenderà il posto dell'originale di scatgola. Tutto ciò per ridurre la carreggiata e arrivare ad un compromesso accettabile con la carrozzeria del Sand Scorcher.



Da manuale, l'assemblaggio del modello inizia con il gruppo differenziale posteriore. E' un due wd, differenziale classico dei modelli tamiya entry level, non ha tenuta idraulica e quindi da ingrassare e non riempire con olio siliconico che ci ritroveremmo inevitabilmente sul tavolo e sulla punta delle scarpe...







La trasmissione tra motore e ruote avviene per cascata di ingranaggi; sedi completate da cuscinetti previsti di scatola nel kit sand viper.





Il tutto racchiuso in un guscio, molto simile a quello che in seguito troveremo nei kit DT-03.





Il gruppo trasmissione accoglie anche i braccetti inferiori posteriori. Ora, a causa della modifica della lunghezza ci sitrova ad avere dei dogbone di scatola non utilizzabili. Ai tempi lo sapevo, avevo stimato sulla base dei miei ispiratori cosa servisse, ma non avevo per nulla valutato che loro partivano da un kit molto basic e la mia era una versione evoluta. Quindi allora mi portai in casa due dogbone inutili tanto quanto quelli di scatola. Con un pezzo di sprue mi sono tagliato un simildogbone e ho iniziato verificando quale misura potessere essere competile con il posteriore così modificato simulando le varie condizioni d'uso e le varie geometrie risultanti.



Fortunatamente in rete ho poi trovato questa tabellina; sono dogbone himoto e l'ultimo con i suoi 63mm fuori tutto rappresenta la mia salvezza



Alcune aggiunte, uniball per gli ammortizzatori al posto delle viti-perno tamiya, si attaccano il gruppo posteriore e anteriore al telaio e si completano con gli ammortizzatori. La riduzione della carreggiata costringe anche ad accorciare i braccetti superiori e i tiranti dello sterzo che nel caso del telaio in uso sono semplici perni filettati, o li si accorcia e rifiletta o si trova qualcosa di alternativo. Io ho trovato cose alternative in modo, un domani, di rimontare il modello come da originale. Sono stati utilizzati anche spessorini di recupero per poter adattare il sistema C hub e fusello del DT02 al braccetto del DF02.

























Ultima modifica di mastino; 08-10-17 a 12:05 PM
mastino non è in linea   Rispondi quotando
Vecchio 18-01-13, 01:44 PM   #2
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 6,643
mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!
predefinito

Una volta imbastita la meccanica sono passato alle prime prove di posizonamento della carrozzeria



per meglio adattarla ho armato il dremel e sagomato il posteriire per dare spazio al gruppo differenziale. Così sono riuscito ad abbassarmi.







poi ho cominciato a lavorare sui supporti, gran parte del materiale recuperato nei brico center, qualcosa nel secchio dei ricordi...FRP di mini4wd...













così che al posteriore si possa utilizzare la clips di fissaggio propria del sand scorcher.
invenzione anche all'anteriore











quindi a questo punto in teoria sarei stato pronto a dare del colore. Mi son fermato un attimo, poi han cominciato a suggerirmi alcune modifiche all'estetica e son passato un altra volta a dar voce al dremel





e alla fine ho iniziato a dar colore











accessori montati, adesivata, quattro gomme randagie per andar per piazzali








Ultima modifica di mastino; 08-10-17 a 08:03 PM
mastino non è in linea   Rispondi quotando
Vecchio 18-01-13, 01:47 PM   #3
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 6,643
mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!
predefinito

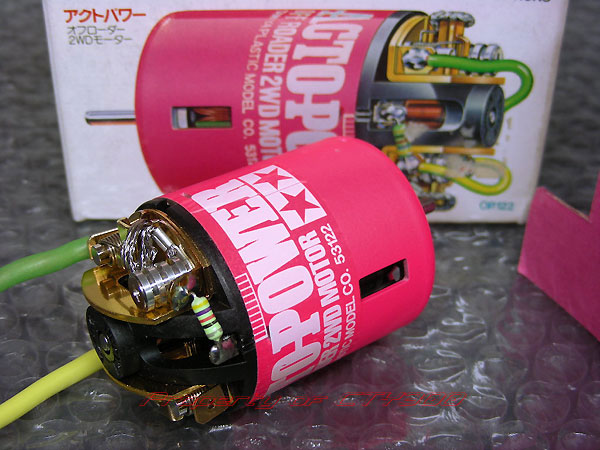

elettronica decisamente esagerata per il modello... ESC brushed e motore di conseguenza. Un 14 doppio che equipaggiava le Tamiya Dyna Storm nel 1992.







Come unici optional, molle ammortizzatori e barre di torsione









Alla fine avevo anche preparato il pilotino... ma non trovo la foto.

Quindi, primi test sugli autobloccanti davanti casa


Ultima modifica di mastino; 08-10-17 a 08:14 PM
mastino non è in linea   Rispondi quotando
Vecchio 18-01-13, 01:48 PM   #4
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 6,643
mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!
predefinito

test giroscopio


Ultima modifica di mastino; 08-10-17 a 08:16 PM
mastino non è in linea   Rispondi quotando
Vecchio 18-01-13, 01:51 PM   #5
Utente Senior

L'avatar di GTi16

Registrato dal: Jan 2010
residenza: Ponte Buggianese (PT)
Messaggi: 3,236
GTi16 diventerà qualcuno prima o dopo!
predefinito

idolo
senza chiacchiere pre e dopo, solo fatti. Grande mastino
unica domanda, perché proprio quel telaio?
__________________
Asso rc8b3.1e / losi8minivolaperdavvero® Velineon 380 4000 KV - spektrum dx3r

Ultima modifica di GTi16; 18-01-13 a 01:53 PM
GTi16 non è in linea   Rispondi quotando
Vecchio 18-01-13, 02:38 PM   #6
Utente Senior

L'avatar di gabri500

Registrato dal: Nov 2010
residenza: Genova
Messaggi: 8,509
gabri500 diventerà qualcuno prima o dopo!gabri500 diventerà qualcuno prima o dopo!
predefinito R: IperScorcher

Bella bella! Sembra piuttosto veloce, come l'hai motorizzata?
Ma ha il gyro nell'ultimo video o sbaglio?

Sto usando tapatalk...ma non ditelo a Gti!
__________________
Off-Road Action Genova
Antenne Basanotte OffRoad Team
...e ricorda: TRAXXAS M*RDA
http://italianmodelblog.wordpress.com/
gabri500 non è in linea   Rispondi quotando
Vecchio 18-01-13, 04:07 PM   #7
Utente Senior

L'avatar di ryuk72

Registrato dal: Jan 2011
residenza: scafati
Messaggi: 1,129
ryuk72 è un newbie...
Invia un messaggio tremite Skype a ryuk72
predefinito

Quote:
Originariamente inviata da gabri500 Visualizza il messaggio
Bella bella! Sembra piuttosto veloce, come l'hai motorizzata?
Ma ha il gyro nell'ultimo video o sbaglio?

Sto usando tapatalk...ma non ditelo a Gti!
guarda il titolo del video XD
__________________
Top Photon Rubber Spec
ryuk72 non è in linea   Rispondi quotando
Vecchio 18-01-13, 04:23 PM   #8
Utente

Registrato dal: Mar 2012
residenza: Busto Arsizio / Pescara
Messaggi: 784
ILM4rcio diventerà qualcuno prima o dopo!
predefinito

Bellissimo, davvero! Complimentoni!
Interessante l'implementazione del giroscopio.
ILM4rcio non è in linea   Rispondi quotando
Vecchio 18-01-13, 04:57 PM   #9
Utente Senior

L'avatar di gabri500

Registrato dal: Nov 2010
residenza: Genova
Messaggi: 8,509
gabri500 diventerà qualcuno prima o dopo!gabri500 diventerà qualcuno prima o dopo!
predefinito R: IperScorcher

Quote:
Originariamente inviata da ryuk72 Visualizza il messaggio
guarda il titolo del video XD
Dal cell non si vede

Sto usando tapatalk...ma non ditelo a Gti!
__________________
Off-Road Action Genova
Antenne Basanotte OffRoad Team
...e ricorda: TRAXXAS M*RDA
http://italianmodelblog.wordpress.com/
gabri500 non è in linea   Rispondi quotando
Vecchio 18-01-13, 05:12 PM   #10
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 6,643
mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!
predefinito

Quote:
Originariamente inviata da gabri500 Visualizza il messaggio
Bella bella! Sembra piuttosto veloce, come l'hai motorizzata?

mastino non è in linea   Rispondi quotando
Vecchio 20-01-13, 09:13 PM   #11
Utente Senior

L'avatar di gabri500

Registrato dal: Nov 2010
residenza: Genova
Messaggi: 8,509
gabri500 diventerà qualcuno prima o dopo!gabri500 diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da mastino Visualizza il messaggio

manca qualcosa
__________________
Off-Road Action Genova
Antenne Basanotte OffRoad Team
...e ricorda: TRAXXAS M*RDA
http://italianmodelblog.wordpress.com/
gabri500 non è in linea   Rispondi quotando
Vecchio 20-01-13, 09:52 PM   #12
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 6,643
mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!mastino è una fonte luminosa a cui riferirsi!
predefinito




Ultima modifica di mastino; 08-10-17 a 08:21 PM
mastino non è in linea   Rispondi quotando
Vecchio 20-01-13, 09:54 PM   #13
Utente Senior

L'avatar di gabri500

Registrato dal: Nov 2010
residenza: Genova
Messaggi: 8,509
gabri500 diventerà qualcuno prima o dopo!gabri500 diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da mastino Visualizza il messaggio


vabbuò, se funziona ugualmente poco male
__________________
Off-Road Action Genova
Antenne Basanotte OffRoad Team
...e ricorda: TRAXXAS M*RDA
http://italianmodelblog.wordpress.com/
gabri500 non è in linea   Rispondi quotando
Vecchio 21-01-13, 01:47 PM   #14
Utente

Registrato dal: Dec 2011
residenza: Bologna
Messaggi: 171
gianvi21 ha una pessima reputazione!
predefinito

E bellissima!!!!! La voglio ma non capisco che modello è...la prima foto ha la carrozzeria diversa..
__________________
TEAM DURANGO DNX408|NOVAROSSI 421bx|ACE1015&1313IN VENDITA
TLR 22T|HOBBYWING 120A V2.1|LRP 6.5TIN VENDITA
Futaba 3PKSIN VENDITA
gianvi21 non è in linea   Rispondi quotando
Vecchio 21-01-13, 02:31 PM   #15
Utente Senior

L'avatar di gabri500

Registrato dal: Nov 2010
residenza: Genova
Messaggi: 8,509
gabri500 diventerà qualcuno prima o dopo!gabri500 diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da gianvi21 Visualizza il messaggio
E bellissima!!!!! La voglio ma non capisco che modello è...la prima foto ha la carrozzeria diversa..
Si tratta di un buggy tamiya, quello della prima foto, con carrozza della sand scorcher
__________________
Off-Road Action Genova
Antenne Basanotte OffRoad Team
...e ricorda: TRAXXAS M*RDA
http://italianmodelblog.wordpress.com/
gabri500 non è in linea   Rispondi quotando
