Elettrificare una MBX7

[wint]

Originariamente inviata da TEBOLINO

contrario! fase = marrone, neutro = blu! .....anche se non cambia nulla a livello di funzionamento.

hai ragione!
non cambia come funzionamento in questo caso nulla ma se uno vuole fare le cose a regola d'arte!

[Gerry McCoy]

Sto facendo molta fatica a saldare il cavo batteria che è già stagnato al deans...)
Secondo voi i C5 sono ugualmente validi come connettori?

[cbagl]

Originariamente inviata da Gerry McCoy

Sto facendo molta fatica a saldare il cavo batteria che è già stagnato al deans...)
Secondo voi i C5 sono ugualmente validi come connettori?

Ci vuole un buon stagnatore ....... Sulla punta scalda un un po di stagno e appoggialo al deans pre-stagnato ti aiuta a scogliere il vecchio.

Forse parli degli EC5 .............in quel caso si li usano in molti anche in gara.

[Gerry McCoy]

Grazie stanotte ho fatto come hai detto tu è magicamente sono riuscito.....
Certo prima ho fatto un po' di danni, nel senso che il cavo della batteria era diventato un malloppo....di stagno, poi sbagliavo anche perché sul connettore mettevo il grasso......il grasso va sulla punta del saldatore proprio per non far si che lo stagno resti attaccato ad esso....
Ho ripulito la punta del cavo della batteria con il saldatore ridandogli la forma originale cilindrica, una goccia di stagno, l'ho spalmata su tutta la circonferza, sul connettore ne ho messo un po' di più, li ho avvicinati e scaldati simultaneamente, quando ha fatto presa, con una goccia a dx e una a sx ho chiuso l'imperfezione tra la circolarità del cavo e la base del connettore.
Gli altri 3 pacchi di batterie li ho saldati in 20 minuti, con lavoro molto più pulito e con meno stagno.
Valuterò in futuro l'acquisto dei EC5, adesso ne ho acquistati a sufficienza di deans...se proprio non riuscivo a saldare, allora.... gli EC5 mi sembravano più facili e più grossi.

[sirio76]

Per grasso intendi il flussante spero
Hai ricordato la termoretraibile sui deans?

[Gerry McCoy]

Originariamente inviata da sirio76

Per grasso intendi il flussante spero
Hai ricordato la termoretraibile sui deans?

Si il flussante, ma credevo fosse aggrappante poi mi sono letto a cosa serviva
Ah ah ah ah sto ridendo ancora adesso, vabbè l'importante che ho capito
Si ho messo il termoretraibile, tuttavia sulla testa non sono riuscito a coprire tutto, forse avrei dovuto saldare tenendo il cavo un paio di millimetri arretrato rispetto la battuta del deans, oppure tagliare la parte inferiore, in modo che facesse cappello, però è anche vero che il termo non stringe se non è integro, domani posto una foto

[Gerry McCoy]

[Gerry McCoy]

Quelle saldature scoperte non mi piacciono, esisterà da qualche parte un termorestringente che copra tutto il deans compreso i cavi?
se si, avete un codice qualcosa a cui fa riferimento?
Secondo vuoi anche se dalla foto non si vede bene è una buona saldatura?

[wint]

Originariamente inviata da Gerry McCoy

Quelle saldature scoperte non mi piacciono, esisterà da qualche parte un termorestringente che copra tutto il deans compreso i cavi?
se si, avete un codice qualcosa a cui fa riferimento?
Secondo vuoi anche se dalla foto non si vede bene è una buona saldatura?

a me non pice particolarmente la saldatura da qul poco che si vede, saldare i deans non è facile (perlomeno fatti bene)
poi se i cavi sono di sezione troppo elevata succede quello che è successo a te.
Io ho abbandonato i deans ,usavo gli originali che 3 0 4 connettori costano 8€ solo maschio o femmina , per i corally da 4 0 5 mm, ho montato anche i 6 mm ma erano ecessivi.
i corally offrono piu superficie di contatto e un distacco del contatto è piu difficile.
i deans se non sbaglio vanno fino a 80A
ci sono alcuni che usano i deans e vanno benissimo però a me è suceesso che non facesero bene contatto e si sono staccate le saldature

[sirio76]

Gerry l'importante è che la termo isoli i cavi nei punti di possibile contatto, nel tuo caso dove il rame rimane esposto non ci sono problemi, certo sembra che tu abbia saldato il cavo sul lato del deans
Se non ti senti sicuro della saldatura, per quanto rognoso smonta e risalda il tutto. Confermo che i deans sono particolarmente rognosi da saldare, ci vuole un po' di pazienza, se si è alle prime armi meglio connettori dorati da 5/6mm, EC5 e simili.

[Gerry McCoy]

Originariamente inviata da sirio76

Gerry l'importante è che la termo isoli i cavi nei punti di possibile contatto, nel tuo caso dove il rame rimane esposto non ci sono problemi, certo sembra che tu abbia saldato il cavo sul lato del deans
Se non ti senti sicuro della saldatura, per quanto rognoso smonta e risalda il tutto. Confermo che i deans sono particolarmente rognosi da saldare, ci vuole un po' di pazienza, se si è alle prime armi meglio connettori dorati da 5/6mm, EC5 e simili.

Si, è proprio così, perchè dovevo fare in altro modo? ho letto che qualcuno ha aperto in due la testa del cavo e li ha inseriti coprendo il connettore deans...
a mo di pinza
Ps. I cavi delle batterie gens ace sono da 10AWG...belli grossi.

[i127]

questo è sempre utile
Soldering Deans Connectors - YouTube

[Gerry McCoy]

Ciao, grazie per il video,Ok:
anche se sono sicuro che le saldature tengono, dissaldo tutto.....poi scaldo per bene la testa del cavo batteria, prendo una pinza e schiaccio per bene, in modo da assottigliare lo spessore naturale del cavo 10AWG e risaldo, se a quel punto non dovesse andare bene, compro gli EC5 e provo con quelli.
Per inciso questi deans li vendono per 100A, poi non so se corrisponderà a realtà.

Ps per fine settimana grandi NEWS

[Gerry McCoy]

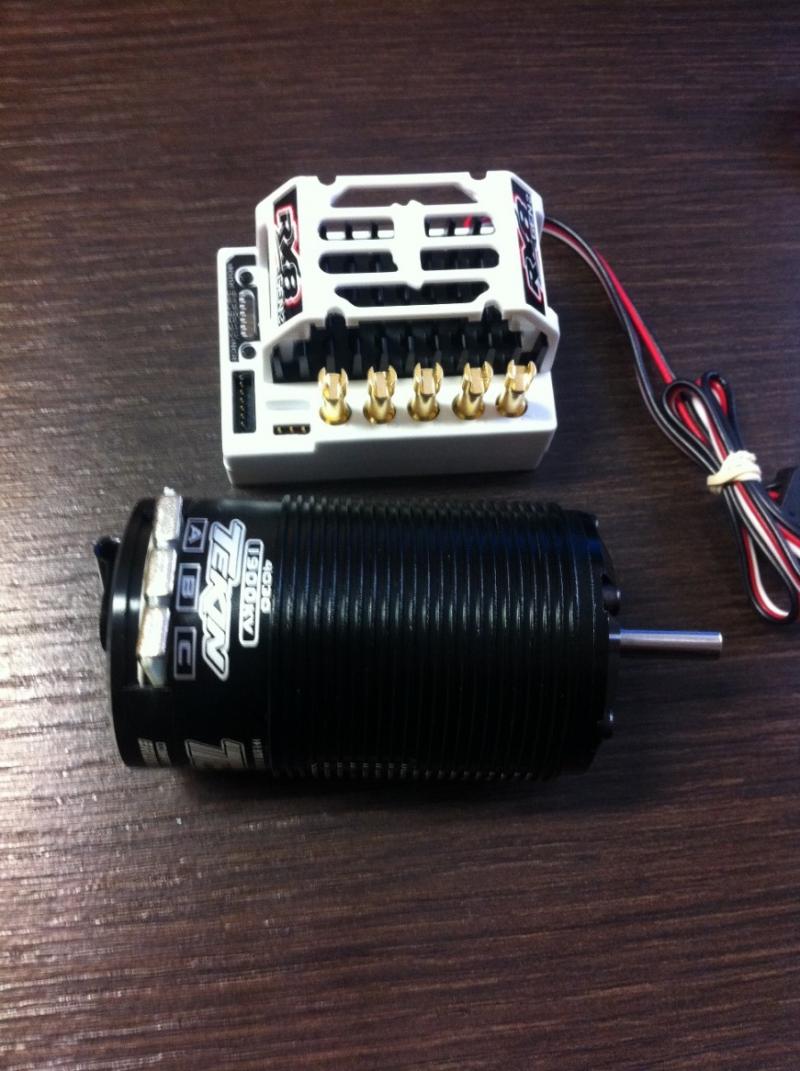

Oggi è arrivato il penultimo pezzo forte....
per sabato se arriva l'ultimo pezzo forse la metto giù
Così vediamo cosa succede
Certo che saldare quel motorello non sarà facile, mi allenerò ancora, prima di mettere il saldatore sul motore....non sono sicuro che venga bene, l'aletta dove saldare è proprio piccola....
Domandina: devo saldare il cavo alle connessioni del motore nella parte superiore del supporto vero?
come sempre grato
a breve qualche foto dei vari step di montaggio, così se volete/potete mi date le vostre autorevoli impressioni e/o consigli

[sirio76]

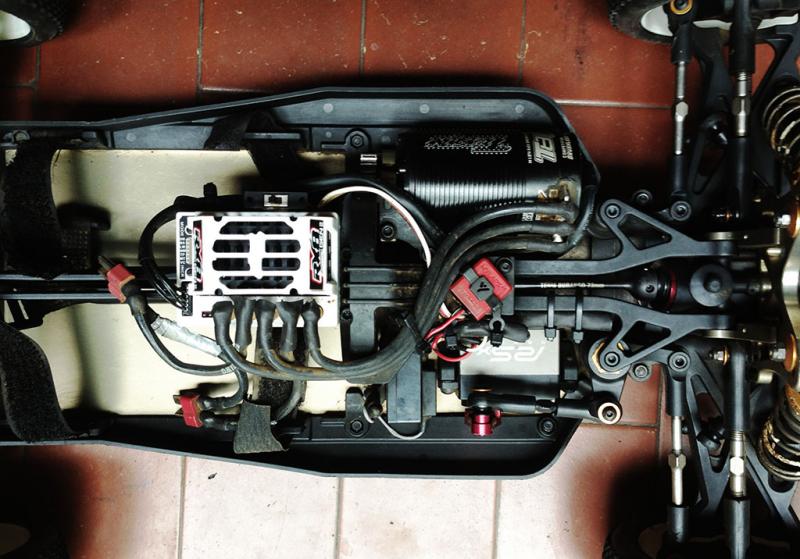

Se ti può essere d'aiuto questa è l'installazione della mia elettronica, c'é la termo ma ti puoi immaginare cosa c'è sotto. Saldare sul motore è molto più facile che saldare sui deans. La procedura è la simile, stagno sul cavo, stagno sull'aletta del motore, poggi il cavo prestagnato sull'aletta, premi sopra il cavo col saldatore e appena lega lo stagno hai fatto. Per l'esc trovi direttamente i video su youtube.
