Vecchio 28-06-16, 06:37 PM   #1
Utente Senior

L'avatar di anallie0

Registrato dal: Aug 2015
residenza: Meda
Messaggi: 1,314
anallie0 inizia ad ingranare.
predefinito Telaio per manovre out board

Articolo non disponibile

Ultima modifica di anallie0; 18-04-17 a 01:34 AM
anallie0 non è in linea   Rispondi quotando
Vecchio 30-06-16, 11:51 AM   #2
Utente Senior

L'avatar di anallie0

Registrato dal: Aug 2015
residenza: Meda
Messaggi: 1,314
anallie0 inizia ad ingranare.
predefinito

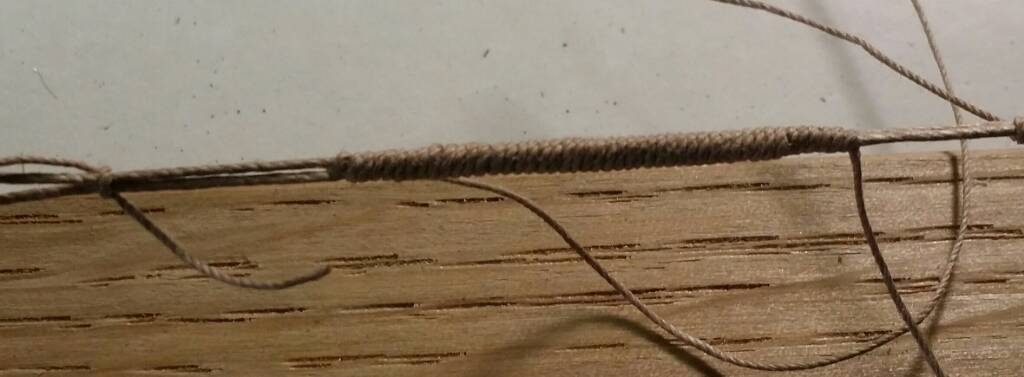

Altro esempio di legatura.
Telaio per manovre out board-1467276691626.jpg
anallie0 non è in linea   Rispondi quotando
Vecchio 25-02-17, 10:34 AM   #3
Utente Junior

L'avatar di Magikolord

Registrato dal: Dec 2016
Messaggi: 82
Magikolord è un newbie...
predefinito

Quote:
Originariamente inviata da anallie0 Visualizza il messaggio
Capita di dover allestire parti di manovre prima di essere montate sugli scafi. Lavorare questi particolari a banco aiuta moltissimo perché non abbiamo l'intralcio di funi e pezzi delicati che ci ingombrano col rischio di danneggiarli.

Ho costruito un semplicissimo telaietto che ci aiuta a tenere in posizione i nostri pezzi mentre li assembliamo.



Ho tagliato 2 pezzi da 20x10x30 e una base che fisseremo in morsa o sul tavolo da 150x20x6.(materiale che avevo disponibile)

Allegato 250759

Sui due pezzetti ho praticato un foro da 6 mm su tutta la lunghezza e ho poi praticato un taglio col seghetto per rendere elastico il morsetto ottenuto.

Allegato 250760

A questo punto ho inserito un tondino di noce da 6 mm in entrambi i morsetti ed ho pareggiato i 4 lati in modo che i fori fossero allineati tra loro.

Ho quindi incollato i morsetti sulla base lasciando inserito il tondino.

Allegato 250761

Quando asciutto ho tagliato 4 spezzoni del tondino e su due ho praticato un forellino e sugli altri un taglio.

Allegato 250762

Con colla epossidica ho incollato due chiodini e due coccodrilli in modo di avere diverse opzioni di utilizzo.

Allegato 250763

Quando asciutto ho calibrato la lunghezza dei tondini per permetterne l'inserimento nei morsetti.

Non ho volutamente eseguito l'accessorio di bloccaggio ma semplicemente ho usato du mollettine per bloccare i tondini.

Allegato 250767

Bene il telaio è terminato. Con i chiodini potrete tenere in posizione bigotte e bozzelli mentre con i coccodrillo tutto il resto, con il vantaggio di poterli usare anche alternati. Oltre tutto una volta bloccati in posizione potete ottenere tanti pezzi di uguale lunghezza.



A seguire un esempio di quello che ho fatto col telaio.

Allegato 250769Allegato 250770Allegato 250771Allegato 250772Allegato 250773Allegato 250774



Buon divertimento.


Sei un maestro per tutti noi



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net
Magikolord non è in linea   Rispondi quotando
Vecchio 25-02-17, 12:01 PM   #4
Utente

L'avatar di mtbbiker

Registrato dal: Nov 2016
residenza: Umbria
Messaggi: 580
mtbbiker inizia ad ingranare.
predefinito

...geniale !!!
