Vecchio 23-05-13, 07:46 AM   #16
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

Terminato pannello centrale a meno della sagoma del bordo d'entrata.
Prime considerazioni sul kit.
legno di ottima qualità, manuale dettagliato, disegno (2 fogli) chiaro.
Il disegno però in alcune parti non risulta uguale alla sagoma del legno. Ad esempio il supporto di rinforzo visibile nella foto.
Icone allegate
Slow Poke - Great Plans-pannello-centrale-alto.jpg   Slow Poke - Great Plans-pannello-centrale-basso.jpg

fabbro 64 non è in linea   Rispondi quotando
Vecchio 26-05-13, 09:49 AM   #17
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

L'ala sinistra prende forma!
Icone allegate
Slow Poke - Great Plans-ala-sx-1.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 27-05-13, 10:23 AM   #18
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

L'ala sinistra continua a prendere forma...La qualità della balsa della centina obliqua è pessima. Non si capisce perchè non abbia la stessa consistenza delle altre...
Mi sembrava strano che andasse tutto troppo bene...
Icone allegate
Slow Poke - Great Plans-ala-sx-3.jpg   Slow Poke - Great Plans-ala-sx-4.jpg

Ultima modifica di fabbro 64; 27-05-13 a 10:25 AM
fabbro 64 non è in linea   Rispondi quotando
Vecchio 29-05-13, 11:29 AM   #19
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

Particolare inclinazione centina origine per diedro.
Icone allegate
Slow Poke - Great Plans-ala-sx-5.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 29-05-13, 04:15 PM   #20
Moderatore

L'avatar di gnaogab

Registrato dal: Jan 2009
residenza: Vigevano
Messaggi: 2,336
gnaogab emana un'aura potente attorno a se!gnaogab emana un'aura potente attorno a se!
predefinito

ribadisco, è uno spettacolo!

Gnao
GAb
__________________
non leggo mai i pm, scrivi a (il mio nik )@libero.it http:\\gavn.altervista.org ti aspetto al campo volo GAVN di Cilavegna (PV)
Non importa come voli, ma come atterri
gnaogab non è in linea   Rispondi quotando
Vecchio 30-05-13, 11:34 PM   #21
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

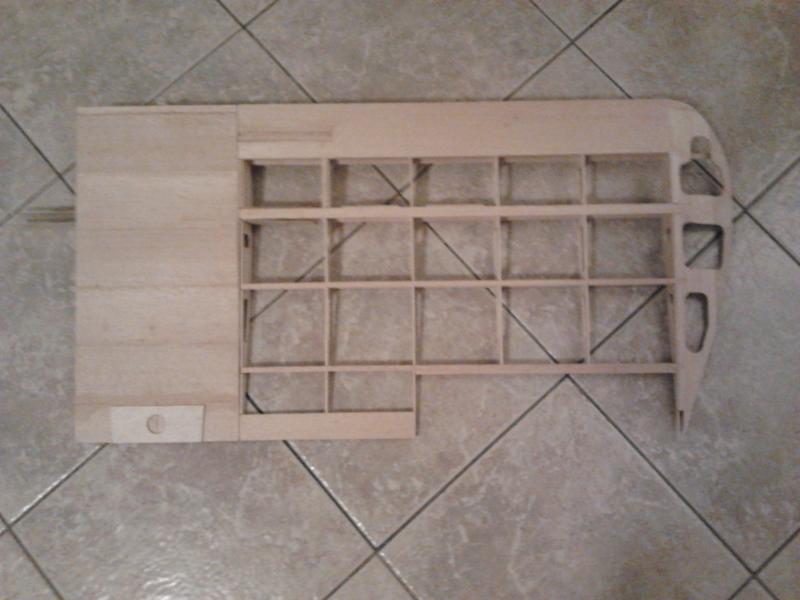

Ala sx con pannello centrale poggiato. Inserito supporto carrello e blocco anti torsione.
Icone allegate
Slow Poke - Great Plans-ala-sx-6.jpg   Slow Poke - Great Plans-ala-sx-7.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 01-06-13, 07:01 PM   #22
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

Ala dx in costruzione.
Arrivato a questo punto della costruzione oltre alle foto vorrei aggiungere una mia personalissima opinione.
Il legname tutto sommato non è eccezionale e come sempre accade nei kit non è sufficiente.
Il disegno incongruente nella forma di alcune parti con la costruzione.
Come ad esempio il rinforzo visibile nella parte inferiore del pannello centrale che sul disegno risulta rettangolare.
Tra l'altro se qualcuno volesse costruire questo modello faccio presente che il pezzo corretto di cui sopra è quello senza buco. I tre pezzi bucati vanno inseriti in fusoliera. Quello che si vede è solo poggiato.
Infine l'angolatura di diedro delle centine origini alari visibile sul manuale ma non sul disegno, io l'ho riportata anche sulle centine di estremità del pannello centrale al fine di migliorare l'adattabilità delle superfici a contatto.
Sul manuale e sul disegno risultano perpendicolari.
Icone allegate
Slow Poke - Great Plans-ala-dx-1.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 03-06-13, 10:30 AM   #23
Moderatore

L'avatar di gnaogab

Registrato dal: Jan 2009
residenza: Vigevano
Messaggi: 2,336
gnaogab emana un'aura potente attorno a se!gnaogab emana un'aura potente attorno a se!
predefinito

Gnao!
Mi era sfuggito che era un kit, pensavo che avevi solo il disegno.
I miei "vecchietti" prendono solo il disegno e poi comprano a parte la balsa... ma loro hanno un sacco di tempo.

Comunque stai facendo un'ottimo lavoro e mi interessano molto le tue considerazioni tra istruzioni e realtà.

Continua così che ti seguo.
Gnao
GAb
__________________
non leggo mai i pm, scrivi a (il mio nik )@libero.it http:\\gavn.altervista.org ti aspetto al campo volo GAVN di Cilavegna (PV)
Non importa come voli, ma come atterri
gnaogab non è in linea   Rispondi quotando
Vecchio 03-06-13, 10:49 PM   #24
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

Quote:
Originariamente inviata da gnaogab Visualizza il messaggio
Gnao!
Mi era sfuggito che era un kit, pensavo che avevi solo il disegno.
I miei "vecchietti" prendono solo il disegno e poi comprano a parte la balsa... ma loro hanno un sacco di tempo.

Comunque stai facendo un'ottimo lavoro e mi interessano molto le tue considerazioni tra istruzioni e realtà.

Continua così che ti seguo.
Gnao
GAb
Si, è un kit della Great Planes!
Io a realizzarlo da disegno non ce la farei con il tempo, lo spazio, l'attrezzatura...Già così stento a farmi sopportare!!!

Comunque, seppur solo poggiata...Che ala ragazzi! Incredibile...
Icone allegate
Slow Poke - Great Plans-ala.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 04-06-13, 11:38 PM   #25
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

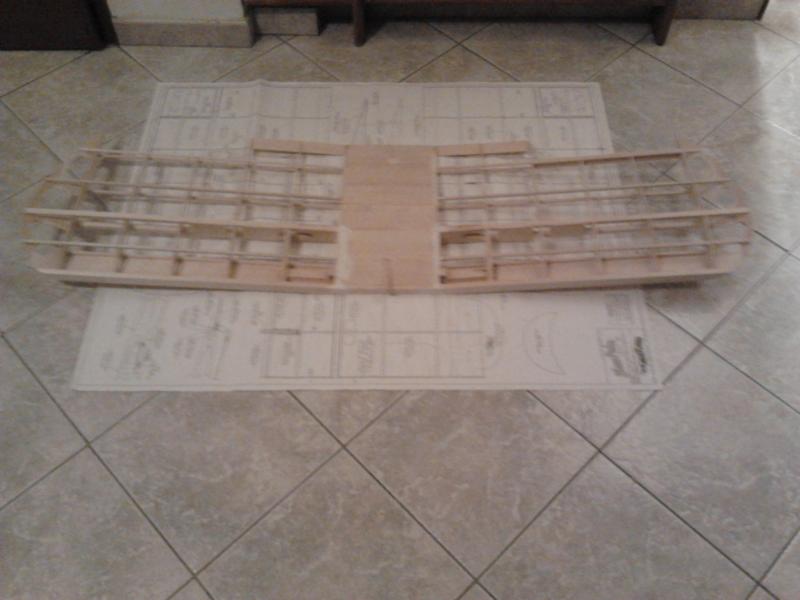

Sua maestà l'ala, giuntata e stuccata.
Icone allegate
Slow Poke - Great Plans-ala-2.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 06-06-13, 11:47 PM   #26
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

parte dell'alettone dx
Icone allegate
Slow Poke - Great Plans-2013-06-06-23.23.10.jpg

Ultima modifica di fabbro 64; 07-06-13 a 10:44 PM
fabbro 64 non è in linea   Rispondi quotando
Vecchio 07-06-13, 10:43 PM   #27
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

Alettoni quasi finiti...
Icone allegate
Slow Poke - Great Plans-alettoni.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 10-06-13, 11:30 PM   #28
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

L'ala finita a meno della sagomatura del bordo d'entrata.
Icone allegate
Slow Poke - Great Plans-ala-3.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 15-06-13, 12:06 PM   #29
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

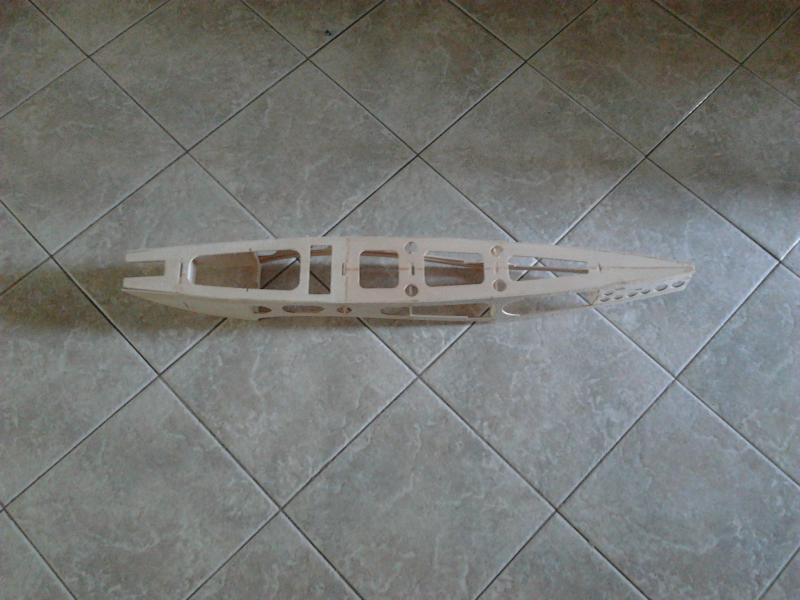

La fusoliera prende forma.
Dal dettaglio della naca si evince la necessità di un sostegno in betulla da 6 mm e di balsa da 15 triangolare lungo le fiancate.

Le ordinate erano tutte deformate.

La Great Planes si è rivelata una grossa delusione! E io che parlavo male della Olympic!!!
Icone allegate
Slow Poke - Great Plans-fusoliera-1.jpg   Slow Poke - Great Plans-fusoliera-2.jpg   Slow Poke - Great Plans-fusoliera-3.jpg

Slow Poke - Great Plans-fusoliera-dettaglio-naca.jpg
fabbro 64 non è in linea   Rispondi quotando
Vecchio 16-06-13, 08:28 PM   #30
Utente

L'avatar di fabbro 64

Registrato dal: Apr 2013
residenza: Roma
Messaggi: 229
fabbro 64 è un newbie...
predefinito

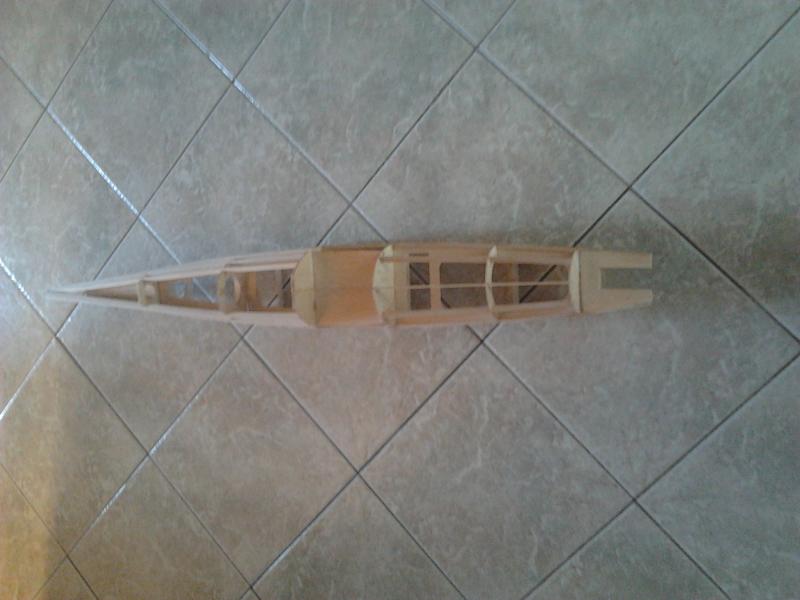

Ancora fusoliera.
Icone allegate
Slow Poke - Great Plans-fusoliera-4.jpg   Slow Poke - Great Plans-fusoliera-5.jpg   Slow Poke - Great Plans-fusoliera-7.jpg

fabbro 64 non è in linea   Rispondi quotando
