Work in progress: trainer auto costruito
Ciao amici.
Dopo aver aperto alcune discussioni, mi sono deciso ad aprire un work in progress riguardante il trainer 3ch che voglio autocostruirmi in cartoncino e che ho progettato io stesso ( speriamo che voli... )
Per il momento ho già costruito l'ala destra con le centine di cartoncino sottile e il rivestimento esterno fatto di carta Bristol; il tutto verniciato e reso impermeabile
Manca solo l'aletta all'estremità posta a 30 gradi
Vi allego subito delle foto, una dell'ala completata, e una dell'altra ala in costruzione.
Ps perché non creare una nuova sezione work in progress riguardante gli aeromodelli?
|
|
|
28-04-13, 07:18 PM
|
#2
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
L'ala finita
|
|
|
29-04-13, 12:09 PM
|
#3
|
Moderatore
Registrato dal: Jan 2009
residenza: Vigevano
Messaggi: 2,776
|
Forza, vai avanti che verrai ripagato appena il tuo pupillo spiccherà il volo.
Necessita di una nome.... ogni scarrafaone è bello a mamma sùia
Dai un'occhiata all'allegato, ti tornerà utile.....
Gnao
GAb
__________________
non leggo mai i pm, scrivi a (il mio nik )@libero.it http:\\gavn.altervista.org ti aspetto al campo volo GAVN di Cilavegna (PV)
Non importa come voli, ma come atterri
|
|
|
29-04-13, 03:11 PM
|
#4
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Mi piacerebbe chiamarlo " flight y " perché la forma complessiva ricorderà molto una y
Ps grazie dell'allegato.
Ieri sera ho finito anche l'altra ala ( foto )
Manca solo il rinforzo sull'anteriote e sul l'attacco dell'ala
|
|
|
29-04-13, 04:08 PM
|
#5
|
Moderatore
Registrato dal: Jan 2009
residenza: Vigevano
Messaggi: 2,776
|
Ormai le hai già chiuse.....
riesci ad infilarci un tubo di carbonio o un longherone di balsa/betulla/pioppo/salgatto e incollarlo?
Fligthy1
Consiglio: visto che devi ancora unire le due semiali dagli un diedro di 5°, ti aiuteranno molto a volare.
Gnao
Gab
__________________
non leggo mai i pm, scrivi a (il mio nik )@libero.it http:\\gavn.altervista.org ti aspetto al campo volo GAVN di Cilavegna (PV)
Non importa come voli, ma come atterri
|
|
|
29-04-13, 04:54 PM
|
#6
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Si, ci dovrei riuscire...
Prendo la punta da 8mm e Faccio un buco con il trapano nelle prime 2/3 centine; un tubo fatto con il cartoncino ( quello da 1mm ) andrebbe bene ? O è meglio andar sul sicuro con la balsa?
Ps. adesso comincio a costruire la fusoliera e forse entro stasera posto le immagini
|
|
|
30-04-13, 08:32 AM
|
#7
|
Moderatore
Registrato dal: Jan 2009
residenza: Vigevano
Messaggi: 2,776
|
Gnao!
Se riesci ad arrivare a tre quarti dell'ala con il longherono sarebbe una buona cosa...
Tienici aggiornati.
Gnao
GAb
__________________
non leggo mai i pm, scrivi a (il mio nik )@libero.it http:\\gavn.altervista.org ti aspetto al campo volo GAVN di Cilavegna (PV)
Non importa come voli, ma come atterri
|
|
|
30-04-13, 05:07 PM
|
#8
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Ho appena finito di verniciare la fusoliera.
Purtroppo ho finito il giallo, e ho dovuto colorare lo stabilizzatore di coda e il timone di un'azzurro pastello
Vabbe, L'importante e che funzionino
|
|
|
01-05-13, 11:23 AM
|
#9
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|

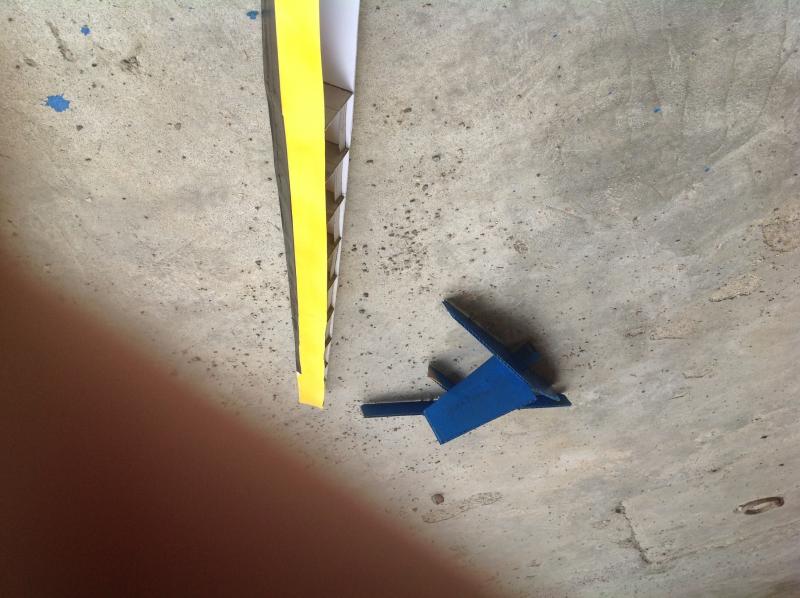

Ho appena buttato via il "blocco azzurro"
Era troppo pesante e non era abbastanza robusto; adesso lo rifaccio con il Bristol e il cartoncino, così dovrebbe essere più leggero e robusto
Oltre a questo Mi mancano solo da finire le alette delle ali, ma non sono sicuro di come impostare la posizione delle ali
Gnaogab, ti metto 2 possibili disegni; mi potresti dare un consiglio?
|
|
|
02-05-13, 09:15 AM
|
#10
|
Moderatore
Registrato dal: Jan 2009
residenza: Vigevano
Messaggi: 2,776
|
Gnao!
Vuoi un trainer per imparare a volare e conoscere le correnti:
Disegno 1 senza dubbio.
Con il diedro il modello "galleggia" e tenderà a stabilizzarsi da solo durante il volo.
vedrai, ne rimarrai soddisfatto.
dagli tra i 5 e 10°.
Oppure un metodo spartano è di tenere una semiala sul piano e l'altra sostenuta con uno spessore di 3-4cm all'estremità. E poi vai di colla!
Gnao
Gab
__________________
non leggo mai i pm, scrivi a (il mio nik )@libero.it http:\\gavn.altervista.org ti aspetto al campo volo GAVN di Cilavegna (PV)
Non importa come voli, ma come atterri
|
|
|
03-05-13, 08:47 PM
|
#11
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Gabri ( almeno penso sia il tuo nome...), ho un problema con il fissaggio delle semiali.
Non riesco a fissarle tra 5 e 10 gradi; quando le ho costruite avrei dovuto piegare la prima centina di ogni ala verso l'interno...
Non ci ho pensato
Come posso unirle saldamente?
Ci ho già provato con la tecnica " tutto colla" ma appena le si prendono in mano si flettono all'ingiù e tornano dritte! Anche infilandoci dentro dei distanziali di cartoncino!!
|
|
|
03-05-13, 09:14 PM
|
#12
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Ah, come non detto! Ho appena risolto( che sia benedetta l'ATTACK )
Ecco la foto delle due semiali unite a 10 gradi con successo!!!
|
|
|
04-05-13, 07:36 PM
|
#13
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Ho ricostruito lo stabilizzatore e il timone con della carta da stampante, e li ho rinforzati internamente con del cartoncino.
Li ho assemblati alla brutta con dello schotch sulla fusoliera e ho provato a lasciarlo in aria: VOLA!!!!
Vola stabile e senza problemi, spero che questo equilibrio si mantenga anche quando monterò l'elettronica...
La foto da l'idea di come apparirà una volta completato; stavo pensando se farci si o no le alette stabilizzatrici sui margini delle ali; cosa ne dici gabri?
|
|
|
05-05-13, 09:35 AM
|
#14
|
Utente
Registrato dal: Jul 2012
residenza: Milano
Messaggi: 725
|
No, non credo servano, ha già un bel diedro alare per la stabilità.
__________________
"Marmite, hai visto il mio pony?"
"Sì! E me lo sono mangiato!"
|
|
|
05-05-13, 09:43 AM
|
#15
|
Utente Senior
Registrato dal: Mar 2013
residenza: Cavriago (Reggio Emilia)
Messaggi: 1,989
|
Ah, grazie Fedo.
Stavo già per costruirle comunque, stamattina sono andato a riprendere in garage il "blocco" posteriore verniciato
Allego un'immagine ( ps manca il flap del timone e il rinforzo sul bordo alare )
|
|
|
